Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.3 Codice a barre del circuito scheda
11 - 15
IINDICAZIONE
Se all'inizio dell'esercizio conoscete già il codice a barre con il quale intendete lavorare, esso verrà impostato
in base al Vostro tipo di codice a barre. Negli altri casi verrà preinstallato il tipo di codice a barre CODE 2/5
interleaved. Qui a seguito Vi forniamo una descrizione della parametrizzazione nel caso che desideriate cam-
biare il Vostro tipo di codice a barre.
La parametrizzazione viene effettuata con il programma SR_INST_LPBC.001.001.
Eseguite ora le operazioni descritte qui a seguito nei rispettivi menu. Tutti gli altri parametri sono valori stan-
dard e non devono essere modificati.
Inserite il dischetto con il programma SITEST nel drive A:> del calcolatore MC
Accendete i comandi con ON
Avviate il sistema con la combinazione di tasti Strg+Alt+Entf
Inserite il dischetto SR_INST_LPBC.001.001 nel drive A:> del calcolatore MC
Avviate il sistema con la combinazione di tasti Strg+Alt+Entf
Apparirà la schermata di base del menu di base
Premete il tasto funzione
F4
. Apparirà un menu di selezione per la scelta dell’interfaccia.
Selezionate l’interfaccia
COM 2
.
Premete il tasto funzione
F10
. Ritornerete al menu di base e l’interfaccia sarà regolata sulla COM 2.
Selezionate nel menu di base < E >
Selezionate il sottomenu Code < 1 >
INDICAZIONE
Se non si apre il sottomenu, manca la comunicazione con il codice a barre CS.
Causa probabile: alimentazione di tensione a +24V mancante, interfaccia interrotta, laser difettoso.
Selezionate il tipo di codice di sottomenu < 1 >
Selezionate il tipo di codice con il quale intendete lavorare < Relativo al cliente >
INDICAZIONE
Nel caso di modifica del tipo di codice
oppure
del numero di cifre,
entrambi
i valori dovranno essere nuova-
mente reinseriti.
Digitate le cifre del codice a barre < Relativo al cliente >
Confermate con < Enter >
INDICAZIONE
Inserite il numero di cifre come numero fisso. Potranno verificarsi errori se immetteterete un campo numerico.
Abbandonate il menu con < Esc >
Abbandonate il menu con < Esc >
Abbandonate il menu con < Esc >
Assicurate i parametri con store permanent < 3 >
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.3 Codice a barre del circuito scheda Edizione 07/97 Versione software dalla SR.403.xx
11 - 16
11.3.4.1 Regolazione del raggio laser
Inserite il circuito scheda nel convogliatore d'entrata.
Il dischetto SR_CONF_LPBC.100.001 dovrà essere sempre caricato ed il controllo dovrà essere acceso.
Regolate la testa del lettore in modo tale che il raggio laser possa leggere tutto il codice a barre all'entrata
del circuito scheda. Durante questa operazione fate attenzione alla direzione di lettura del codice a barre.
Accendete il raggio di lettura con il tasto „+“ della tastiera.
Fate passare il circuito scheda sul lettore del codice a barre. Il codice a barre letto verrà visualizzato sullo
schermo.
Spegnete il raggio di lettura con il tasto Ä della tastiera.
INDICAZIONE
Nel manuale d’uso del calcolatore di linea UNIX troverete una descrizione degli ulteriori dettagli relativi
all'esercizio ed alla programmazione.
Attenzione:
Quanto più piccolo è l'angolo di lettura, tanto maggiore sarà la lunghezza efficace delle barre, perché
quanto maggiore è la lunghezza efficace delle barre, tanto più sicura sarà la lettura del codice a barre.
Fig. 11.3.2 Lettura del codice a barre

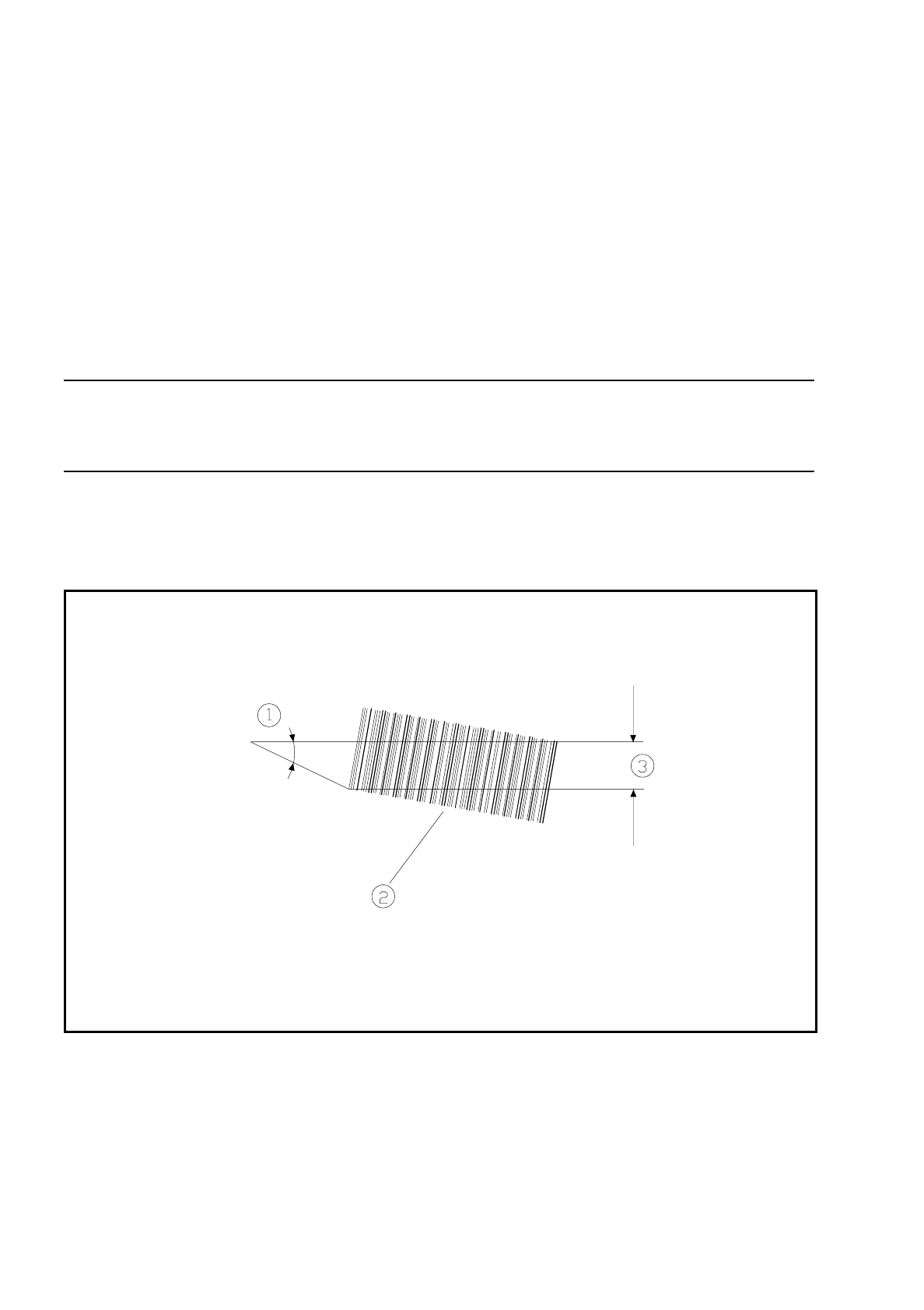

- Didascalia della Fig. 11.3.2
Angolo di lettura
Codice a barre
Lunghezza efficace delle barre
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.3 Codice a barre del circuito scheda
11 - 17
11.3.5 Limiti
11.3.5.1 Lettura del codice a barre dall’alto
Nei circuiti scheda con una lunghezza di 460 mm, è necessario rispettare i limiti della lettura del codice a
barre dall’alto (vedi Fig. 11.3.3).
Fig. 11.3.3 Limiti della lettura del codice a barre dall’alto

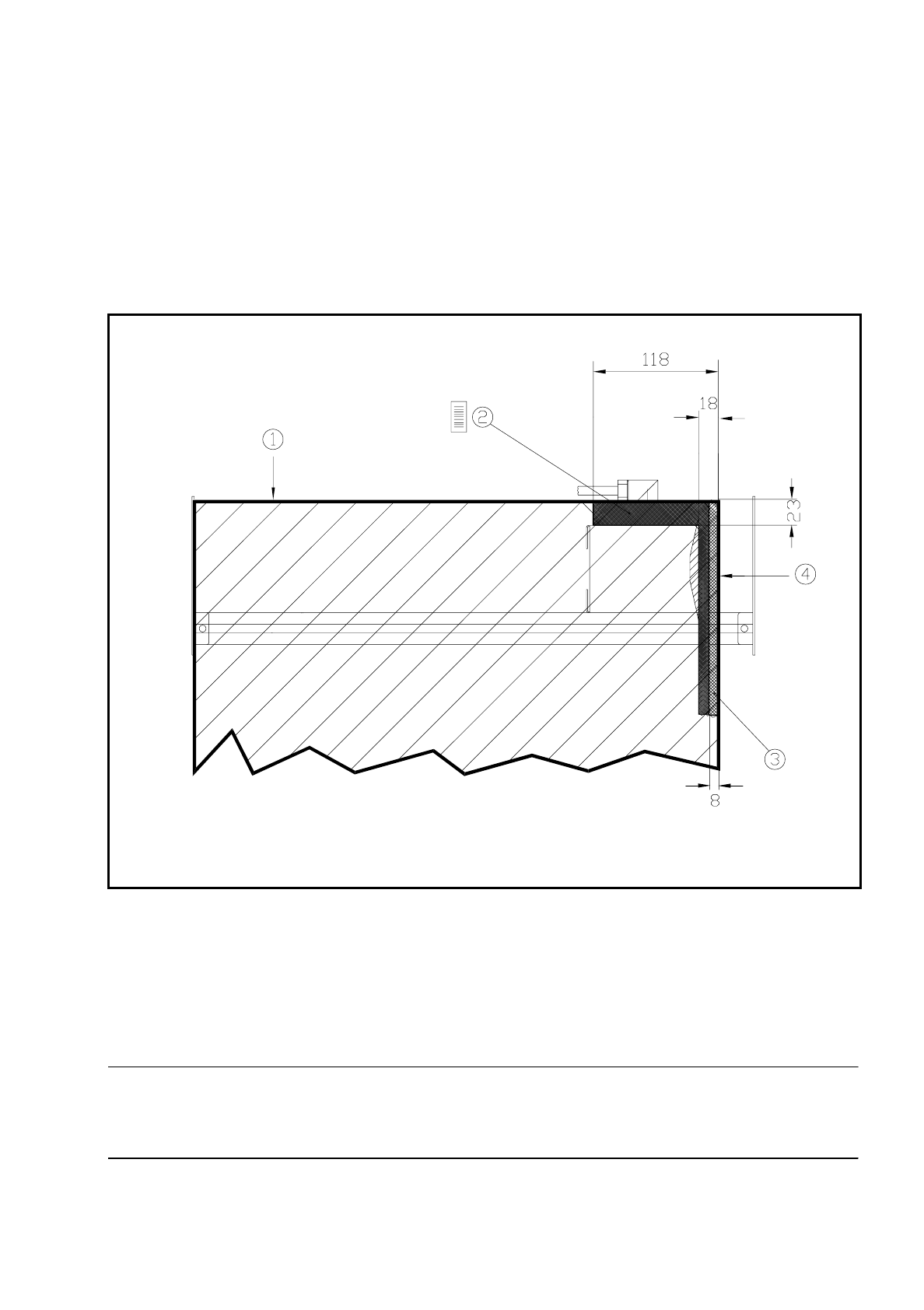

- Didascalia della Fig. 11.3.3
Angolo posteriore del CS con una lunghezza di 460 mm.
In quest’area
non
è permesso il posizionamento verticale del codice a barre.
In quest’area
non
è possibile leggere il codice a barre per tutta la lunghezza del CS.
Angolo esterno del circuito scheda.
INDICAZIONE
Nell’area del bloccaggio del circuito scheda non si può inserire il codice a barre, dato che esso può essere
tagliato diventando quindi illeggibile.
