Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 11 Aggiunte alla stazione/opzioni Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fl uido) per il SIPLACE 80F4 11 - 43 11.7.6.2 Elaborazione del la …
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 42
11.7.6 Piano d’utenza
INDICAZIONE
Per potere montare il componente flip-chip ed applicarvi il fondente, si dovrà descrivere un programma di
montaggio con componenti flip-chip nel calcolatore di linea ed inviarlo al calcolatore della stazione. Vedi il
manuale d’uso di UNIX.
L’opzione
Lavoro fondente
deve essere stata attivata nelle
Opzioni di macchina
del calcolatore della sta-
zione. Vedi il capitolo 2.4.4 Il menu „Opzioni“ del manuale d’uso del SIPLACE 80S-20/F
4
/F
4
-6.
11.7.6.1 Lista GF e parametri
Per distribuire il fondente su un circuito scheda per il montaggio di flip-chips, si dovranno inserire nel calcola-
tore della stazione i dati di processo del flip-chip in una lista ed i parametri generali relativi all’applicazione del
fondente.
●
Nella barra del menu del menu
Opzioni
selezionate il sottomenu
Lavoro fondente
.
Fig. 11.7.6 Opzione Lavoro fondente
☞
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4
11 - 43
11.7.6.2 Elaborazione della lista GF (forma involucro)
●
Selezionate il menu „Lista GF“ per potere avere accesso ai dati relativi al componente flip-chip da mon-
tare. Con questo menu potrete aggiungere ed editare componenti flip-chip con il relativo numero GF. Vedi
la Fig. 11.7.7 e la Fig. 11.7.8.

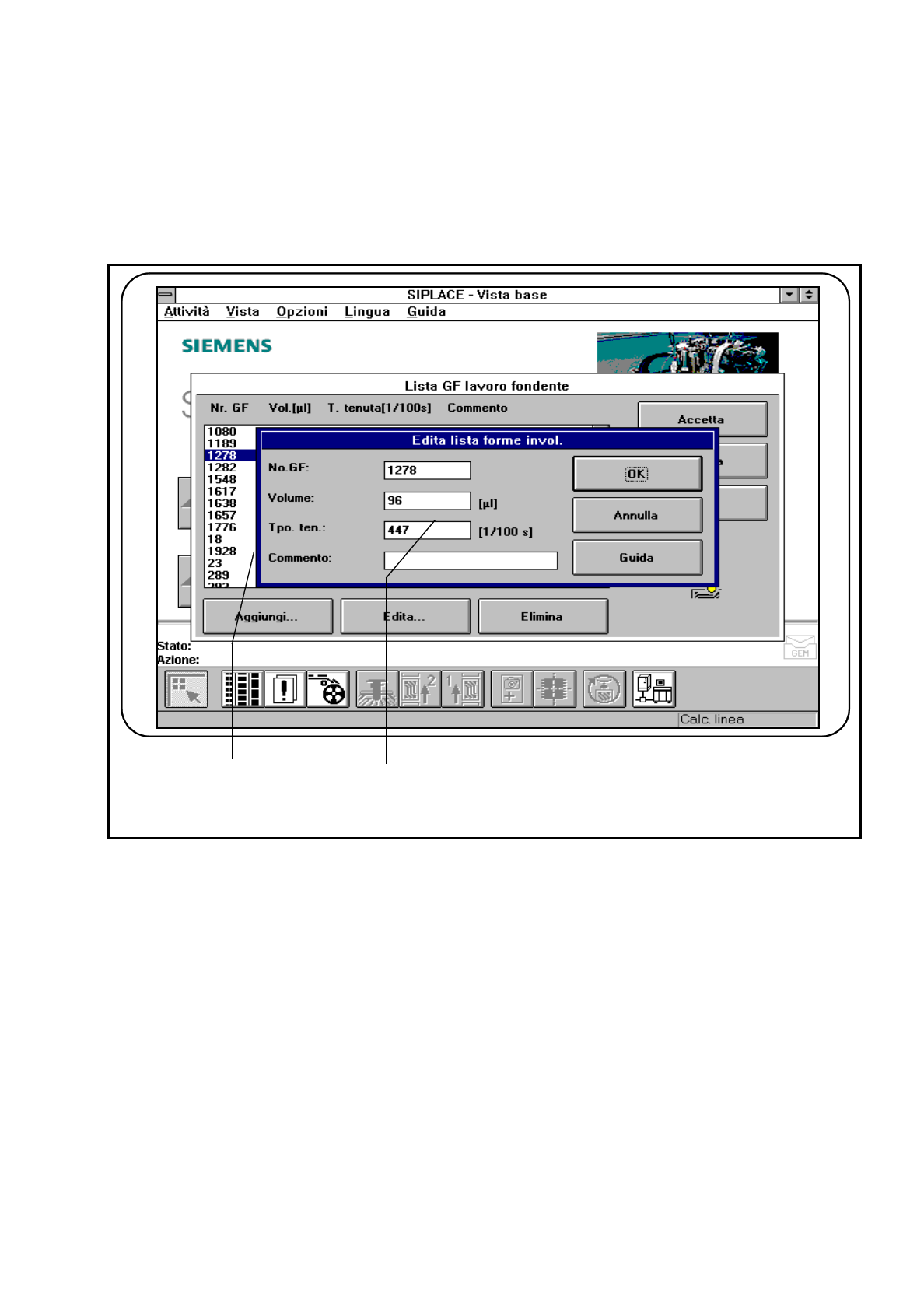

Fig. 11.7.7 Applicazione fondente lista GF
- Didascalia della Fig. 11.7.7
➀
Aggiungi riquadro
➁
Aree d’inserimento
●
Cliccate sul riquadro Aggiungi per descrivere un nuovo componente per l’applicazione del fondente ed
inserite i dati nelle aree d’inserimento.
●
Dovrete inserire i seguenti dati:
N. GF:
-
Il numero di forma involucro del rispettivo componente.
-
Potrete inserire numeri di forma involucro da 1 a 32000.
☞
2 1
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.7 Lavoro del fondente (fluido) per il SIPLACE 80F4 Edizione 07/97 Versione software dalla SR.403.xx
11 - 44
Volume:
-
La quantità del fondente da distribuire per il relativo componente in [µl).
-
Potrete inserire una quantità di volume da 1µl fino a 100µl .
-
Come valore indicativo potrete provare il seguente suggerimento:
componente di 6 mm x 6 mm => 8µl di fondente
componente di 10 mm x 10 mm =>10-15µl di fondente
Tempo di tenuta:
-
Quantità di tempo per la quale il componente deve essere tenuto nel fondente.
-
Potrete indicare da 0 a 500/100 sec., che equivale da 0 a 5 secondi.
Commento:
-
potrete inserire un commento relativo al rispettivo componente.
●
Confermate i dati inseriti con
OK
.
●
Memorizzate la nuova lista delle forme involucro con
Accetta
.
INDICAZIONE
Potrete inserire nel calcolatore della stazione fino ad un massimo di 25 forme involucro.
