2.4.3.4 Funzioni Vision
Le funzioni Vision servono ad eseguire le funzioni per insegnare e testare le fiducial , a misurare i componenti
ed a modificare i dati di forma involucro.
INDICAZIONE
Nel Capitolo 5 di queste istruzioni d‘uso troverete una descrizione completa di tutte le funzioni Vision.
●
Insegna fiducial (funzioni del Preparatore)
Nel menu „Insegna fiducial“ potrete lavorare con le fiducial per il riconoscimento di posizione dei circuiti
scheda.
●
Testa componente (funzioni del Preparatore)
Nel menu „Testa componente“ potrete lavorare con forma involucro per il centraggio dei componenti.
2.4.3.5 Avvio del SITEST
Con questo comando potrete avviare il pacchetto di programmi SITEST per allestire e calibrare il dispositivo
automatico.
Il piano d‘utenza e tutte le funzioni della funzione SITEST sono descritti in istruzioni a parte.
2.4.3.6 Interfaccia GEM (opzionale)
Con il menu GEM potrete operare con funzioni dell‘interfaccia GEM ed eseguirle.
INDICAZIONI
Nel Capitolo 11.9 di queste istruzioni d‘uso troverete una descrizione completa di tutte le funzioni del menu
GEM.
2 Introduzione e terminologia di base Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
2.4 Breve descrizione e principi di base del piano d‘utenza Edizione 07/97 Versione software dalla SR.403.xx
2 - 34
2.4.4 Il menu „Opzioni“
In questo menu troverete una serie di funzioni supplementari e di comando.

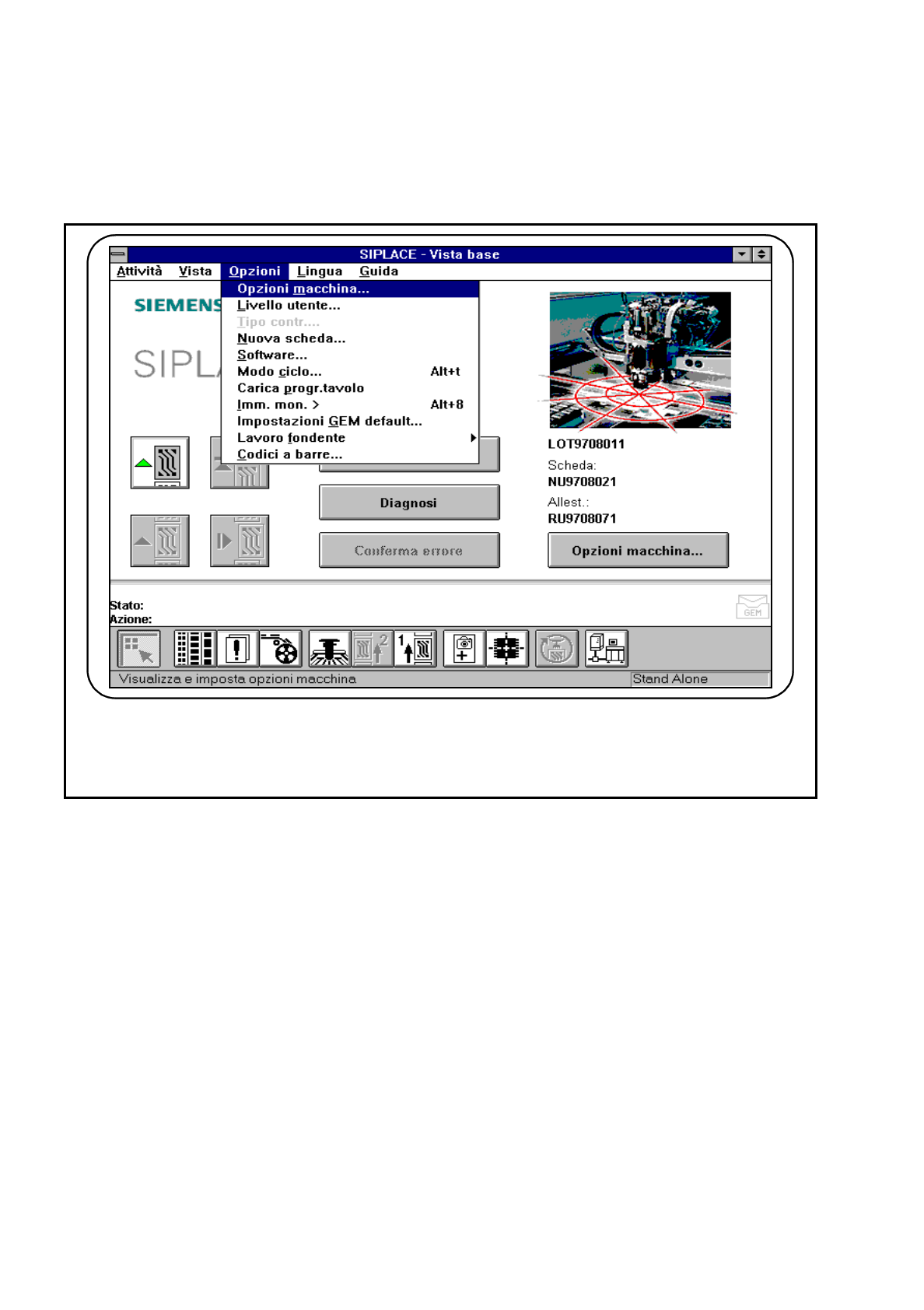

Fig. 2.4.4 Il menu „Opzioni“
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 2 Introduzione e terminologia di base
Edizione 07/97 Versione software dalla SR.403.xx 2.4 Breve descrizione e principi di base del piano d‘utenza
2 - 35
2.4.4.1 Opzioni di macchina
Fig. 2.4.5 Opzioni di macchina
Nel piano d‘utenza „Utente“ Vi si offre la possibilità di informarVi grazie al menu „Opzioni di macchina“ per
sapere quali opzioni di macchina siano disponibili ed attivate.
Con il piano d‘utenza „Preparatore“ avrete la possibilità di attivare o disattivare le opzioni di macchina visualiz-
zate.
Vengono visualizzate solo opzioni di macchina configurate per la relativa stazione.
INDICAZIONE
Le opzioni di macchina possibili e le relative funzioni sono descritte nei Capitoli 5 ’Funzioni Vision’o nel Capi-
tolo 11 ’Aggiunte alla stazione/opzioni’ di questo manuale d‘uso.
