Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 0 Introduzione Edizione 07/97 V ersione software dalla S R.403.xx 0.4 Prospetto dei gruppi 0 - 25 0.4.3 Panoramica generale del S IPLACE 80F 4 -6 Fig. 0.4.3 Panoramic a genera…
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx
0 - 24
0.4.2 Panoramica generale del SIPLACE 80F
4

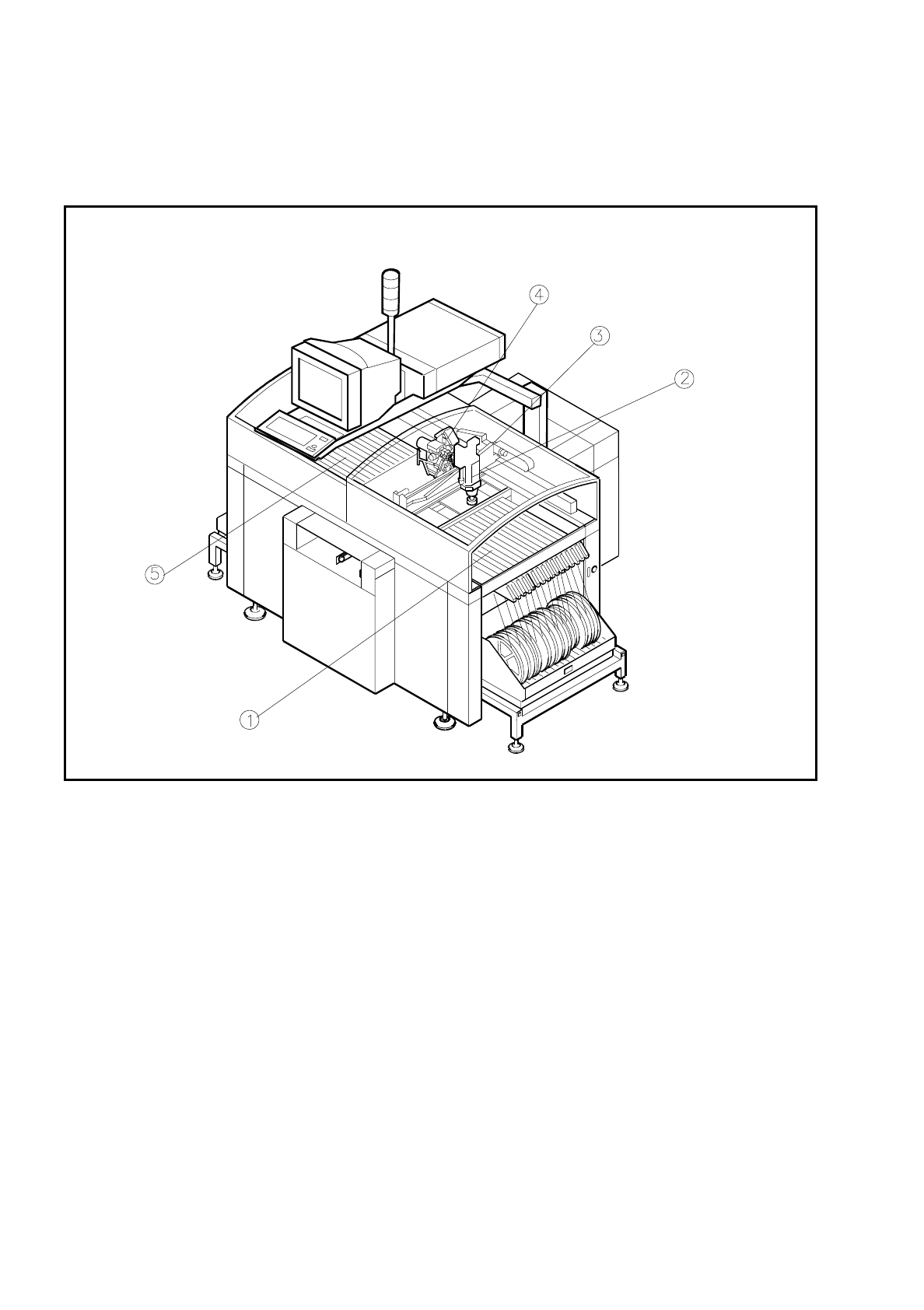

Fig. 0.4.2 Panoramica generale del SIPLACE 80F
4
- Didascalia della Fig. 0.4.2
➀
Posto 1
➁
Testa IC
➂
Portale 1
➃
Testa a revolver da 12
➄
Posto 3
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 0 Introduzione
Edizione 07/97 Versione software dalla SR.403.xx 0.4 Prospetto dei gruppi
0 - 25
0.4.3 Panoramica generale del SIPLACE 80F
4
-6
Fig. 0.4.3 Panoramica generale del SIPLACE 80F
4
-6
- Didascalia della Fig. 0.4.3
➀
Posto 1
➁
Testa IC
➂
Portale 1
➃
Testa a revolver da 6
➄
Posto 3
0 Introduzione Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
0.4 Prospetto dei gruppi Edizione 07/97 Versione software dalla SR.403.xx
0 - 26
0.4.4
Panoramica generale del
IPLACE 80F
4
con scambiatore automa-
tico di vassoi
Fig. 0.4.4 Vista globale del SIPLACE 80F
4
con scambiatore automatico di vassoi
- Didascalia della Fig. 0.4.4
➀
posto 1 (vassoio o SAV)
➁
scambiatore automatico di vassoi nel posto 1
➂
posto 2
➃
testa di montaggio IC
➄
portale 1
➅
testa a revolver
➆
posto 3
