Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 17 Sommario delle pipette Edizione 07/97 Versione software dalla SR.403.xx 17.2 Sommario delle pipette 17 - 17 17.2.2.1 Pipetta speciale del tipo 412 per il montaggio dei flip…
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
17.2 Sommario delle pipette Edizione 07/97 Versione software dalla SR.403.xx
17 - 16

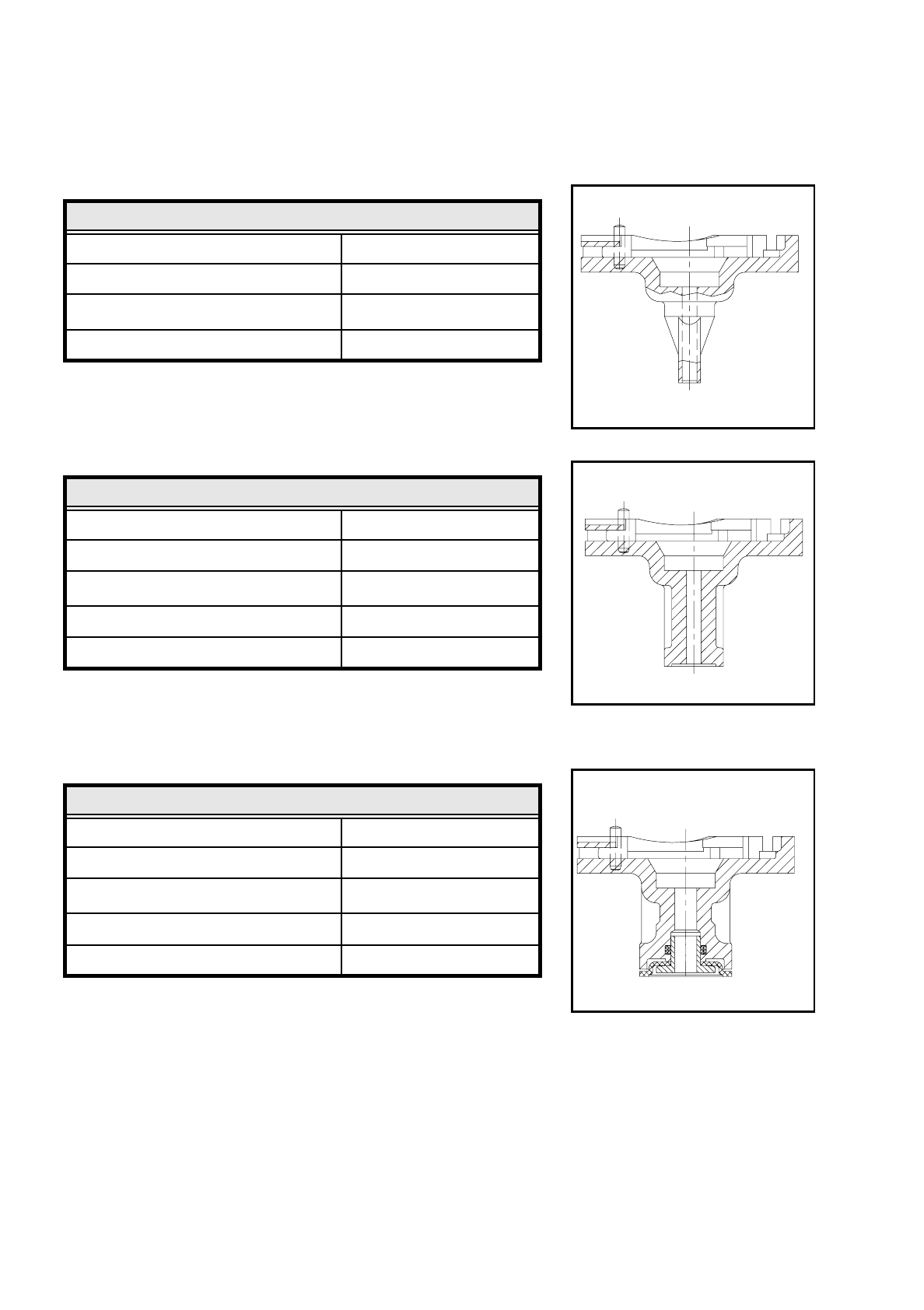

17.2.2 Tipi di pipette della testa di montaggio IC
Tipo di pipetta 416
Margini esterni 3 mm x 6 mm
Materiale Vectra A 700
Superficie di aspirazione efficace
9,1 mm
2
A partire dall’Art. n. 00322545-01
Tipo di pipetta 417
Margine esterno
∅
8 mm
Materiale Vectra A 700
Superficie di aspirazione efficace
28,3 mm
2
Diametro di aspirazione efficace
∅
6 mm
A partire dall’Art. n. 00322543-01
Tipo di pipetta 418
Margine esterno
∅
12,5 mm
Materiale Vectra A 700
Superficie di aspirazione efficace
78,5 mm
2
Diametro di aspirazione efficace
∅
10 mm
A partire dall’Art. n. 00322544-01
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.403.xx 17.2 Sommario delle pipette
17 - 17
17.2.2.1 Pipetta speciale del tipo 412 per il montaggio dei flip - chips
Tipo di pipetta 419
Diametro esterno
∅
24 mm
Materiale Vectra A 700
Superficie di aspirazione efficace
363 mm
2
Diametro di aspirazione efficace
∅
21,5mm
A partire dall’Art. n. 00322546-01
Tipo di pipetta 412
Diametro esterno
∅
1,8 mm
Materiale PEPT Ertalyte nero
Superficie di aspirazione efficace
0,8 mm
2
Diametro di aspirazione efficace
∅
1,0 mm
A partire dall’Art. n. 00319910-01
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
17.2 Sommario delle pipette Edizione 07/97 Versione software dalla SR.403.xx
17 - 18
17.2.3 Tipi di pipette della testa di montaggio a revolver da 6
Tipi di pipette 714 - 724 (Vedi sezione 17.2.1)
❒
Tipo di pipetta 820
Sezione di aspirazione
113,09 mm
2
Altezza 10,5 mm
Materiale Vectra C130 Evoprene
Componenti montabili PLCC/2,75<A<6,75
Colore di contrassegno BIANCO
A partire dall’Art. n. 00326123-01
Tipo di pipetta 821
Sezione di aspirazione
226,98 mm
2
Altezza 9,25 mm
Materiale Vectra C130 Evoprene
Componenti montabili PLCC/4,25<A<8,75
Colore di contrassegno VERDE CHIARO
A partire dall’Art. n. 00326124-01
