Istruzioni per l’uso SIPLACE 80S -20/F4/F4-6 5 Funzioni Vision Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente Preparato re 5 - 97 5.6.4.10 Opzione „Dimensioni piedino“ Con que sta op zione pot rete…
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 96 Preparatore
5.6.4.9 Opzione „Dimensioni involucro“
Con questa opzione potrete modificare la larghezza e la lunghezza ottica dell´involucro se l´effetto riduttivo
dell´immagine è troppo forte. Quest'effetto si presenta prevalentemente nei componenti cilindrici e nei PLCC.

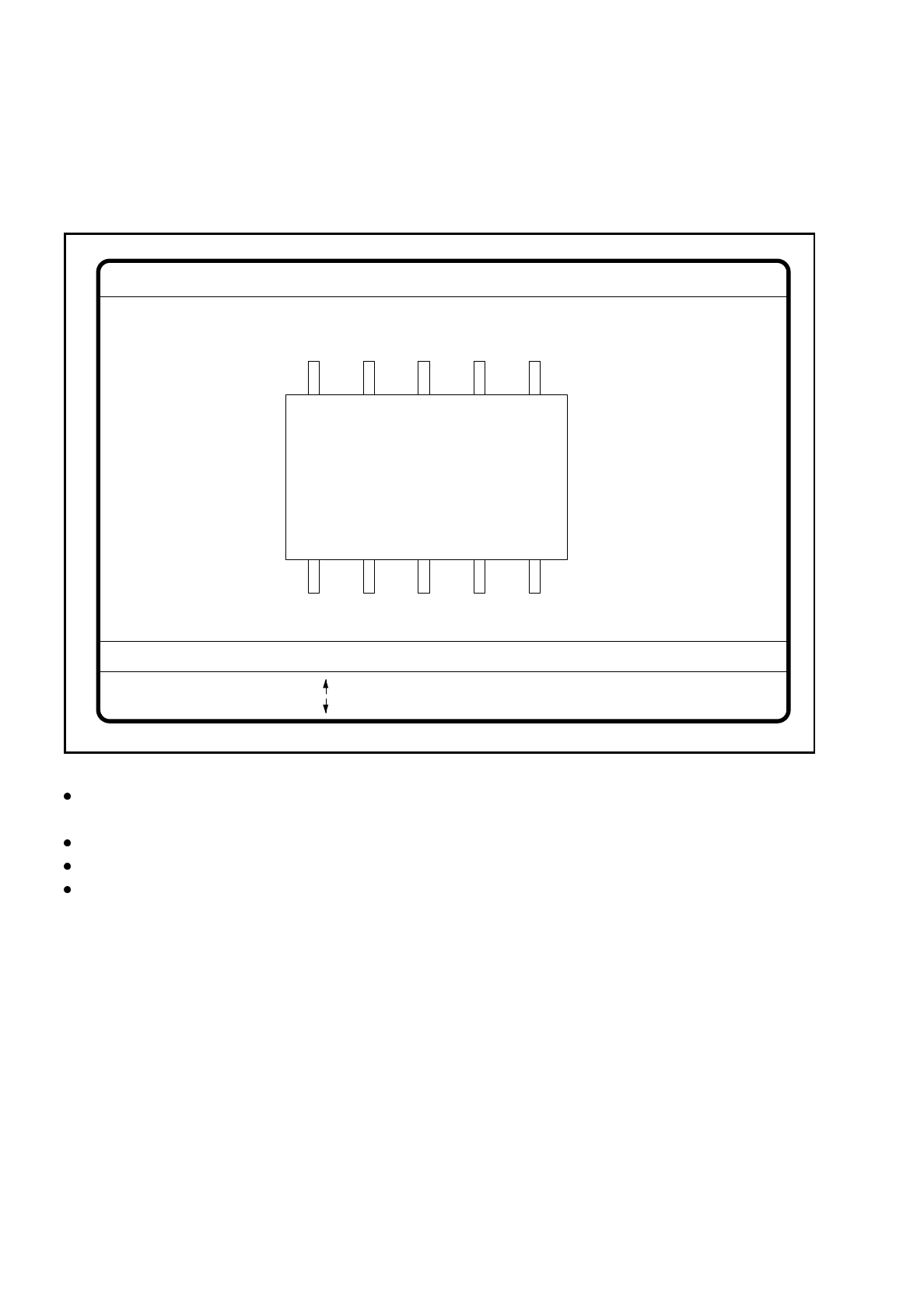

Fig. 5.6.21 Menu „Testa componente“, schermata „Dimensioni involucro“
Con i tasti freccia potrete modificare la lunghezza e la larghezza del componente. Verranno visualizzati gli
attuali dati geometrici.
Con la barra spaziatrice potrete passare da un lato all´altro del componente.
Con „RETURN“ avvierete i singoli passi di misura specificati nelle condizioni di misurazione.
Con „ESC“ potrete abbandonare l´opzione.
N: GF = 5
: maggiore
: minore
RET: Testa CO
B. spaz: lato invol.
Lato inv. = Lu. ott. [mm] = ... La. ott. [mm] = ...
Dimens. involucro
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 97
5.6.4.10 Opzione „Dimensioni piedino“
Con questa opzione potrete modificare la larghezza e la lunghezza ottica dei piedini. Vi sarà possibile anche
modificare il contrasto dei piedini, nel caso che essi non vengano riconosciuti in modo affidabile a causa della
riduzione dell´immagine.
Fig. 5.6.22 Menu „Testa componente“, opzione Dimensioni piedino
Selezionate il modello di piedino con il tabulatore.
Con la barra spaziatrice selezionate il lato del piedino.
Con + e - aumenterete o diminuirete il contrasto dei piedini.
Con i tasti freccia modificherete la larghezza e la lunghezza dei piedini. Il componente apparirà sullo
schermo con i suoi contorni esterni ed i dati geometrici dei piedini attualizzati.
Con il tasto „RETURN“ avvierete i singoli passi di misura delle condizioni di misura del componente speci-
fico.
Con „ESC“ interromperete l´opzione, anche se non erano stati portati a termine tutti i passi di misurazione.
Ritornerete al menu „Testa componente“.
N. GF = 5
Dimens. piedino
+: contrasto +
-: contrasto -
Lu ott. [mm] = ...
La. ott. [mm] = ...
Pin side =
Modello pied. = 1..n
RET: testa CO
Tab: modello pied.
B spaz: lato pied
Contr. pied. =
: maggiore
: minore
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 98 Preparatore
5.6.4.11 Opzione „Figura ball“
Con questa opzione potrete modificare la descrizione del modello „ball“.
Fig. 5.6.23 Menu „Testa componente“, schermata „Figura ball“
Selezionate il modello di „ball“ con il tabulatore.
Con la barra spaziatrice selezionate il tipo di raggio - interno o esterno.
Con i tasti a freccia ingrandirete o diminuirete il diametro interno o esterno della ball.
Le balls appariranno
nelle loro misure geometriche sul margine sinistro dell´immagine video come immagine in pixel.
La forma della ball determina il valore del raggio interno:
–
se il raggio interno è 0, allora la forma della ball è circolare.
–
Se il raggio interno è maggiore di 0, allora la forma della ball è un anello (doughnut).
Con + o - potrete aumentare o diminuire il contrasto della „ball“.
Con il tasto RETURN avvierete i singoli passi di misurazione nei quali si trovano le condizioni di misura del
componente specifico.
Con ESC interromperete l´opzione, anche se non sono ancora stati effettuati tutti i passi di misurazione.
Ritornerete così al menu „Testa componente“.
N. GF = 5
Figura Ball
RET: Testa CO
Tab: Mod. Ball
Rag. i. [mm]
+ : Contrasto +
- : Contrasto
Contrasto i.
Mod. Ball = 1
Rag. e. [mm] Contrasto e.
Tipo r.: inter/ester
B. spaz.: Tipo rag.
= 0.500
= 1.500
= 20
= 10
: maggiore
: minore
