Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 93
La parte specifica relativa ai sensori contiene le
–
condizioni di misura del componente,
–
il tipo di illuminazione e le
–
tavole di dati di trasformazione.
INDICAZIONE
I riquadri delle opzioni del menu „Testa componenti“ sono attivi solo se avrete già caricato una forma di invo-
lucro.

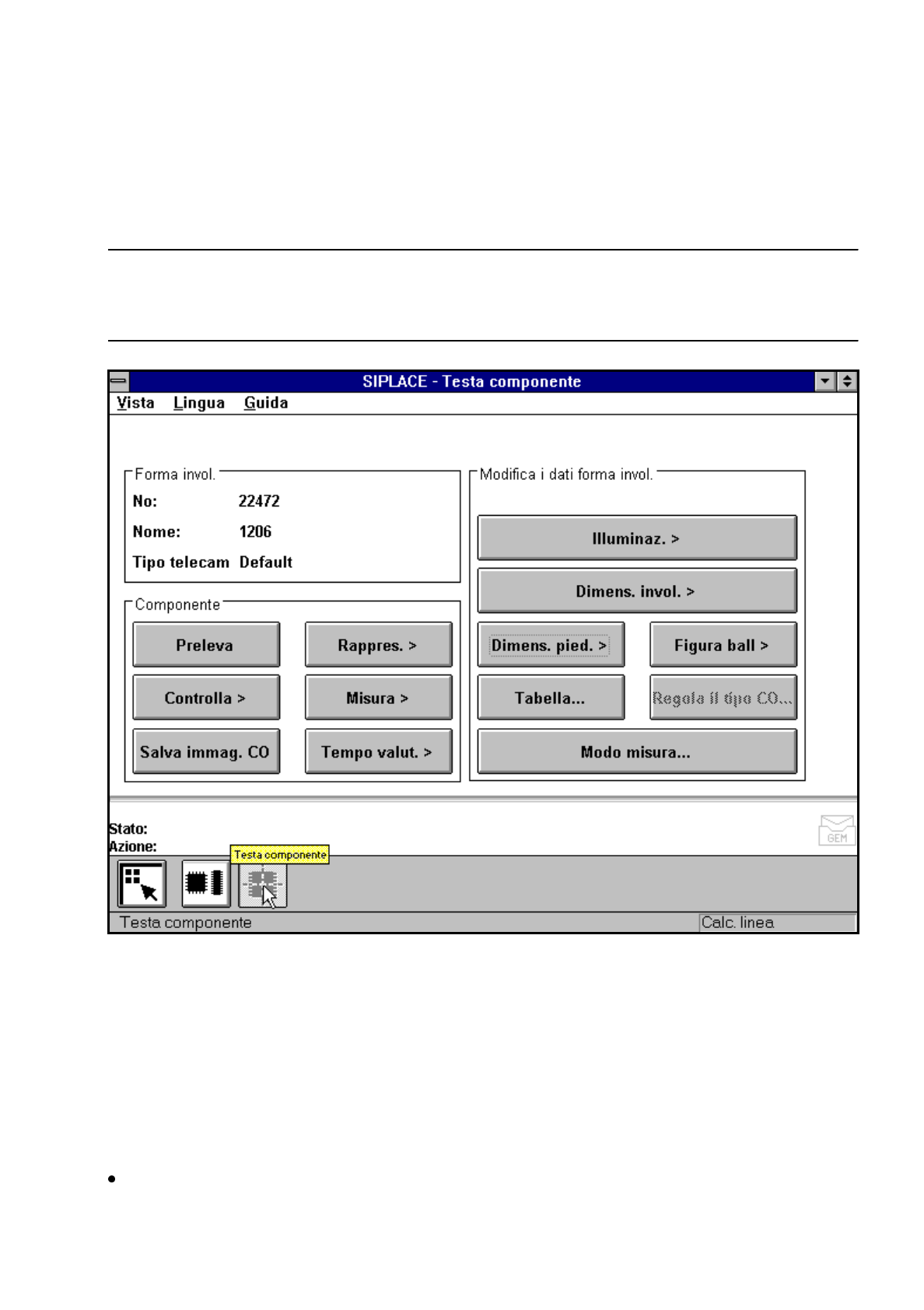

Fig. 5.6.19 Menu „Testa componente“, opzioni
Con questo menu avete la possibilità di modificare,
–
le dimensioni dei piedini,
–
le dimensioni degli involucri,
–
i parametri di raffigurazione ball,
–
i parametri di illuminazione e
–
le tavole di trasformazione.
I parametri delle dimensioni dei piedinir sono
–
la lunghezza ottica dei piedini in direzione x ed y dei CO
5 Funzioni Vision Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
5.6 Testa componente Edizione 07/97 Versione software dalla SR.403.xx
5 - 94 Preparatore
–
la larghezza ottica dei piedini in direzione x ed y dei CO
–
la divisione dei piedini in direzione x ed y del componente. Per divisione si intende la distanza del cen-
tro dei piedini dal successivo centro dei piedini.
–
il numero dei piedini in direzione x e y del componente
INDICAZIONE
Potrete modificare la divisione ed il numero dei piedini solamente con il calcolatore di linea.
I parametri delle dimensioni dell´involucro sono
–
le misure esterne del componente in millimetri in direzione x ed y. Per dimensioni interne si intendono
le misure ottiche del componente comprese le misure dei piedini.
Nel calcolatore di linea sono state memorizzate nel file GF le dimensioni geometriche dei piedini e del
componente. Secondo la struttura geometrica del componente e l´illuminazione da parte della videoca-
mera CO potranno verificarsi errori di raffigurazione. La rappresentazione non rispecchia le vere dimen-
sioni geometriche - l´immagine è più piccola. Questo processo viene definito riduzione dell´immagine. Si
parla quindi di dimensioni ottiche dei piedini e del componente. Per ogni dimensione di piedini/forma invo-
lucro, nel calcolatore di linea è inserito il fattore di riduzione nel file GF e potrà essere modificato con que-
sto menu. Il fattore di riduzione è inserito nel file "REAL-MA".
Per la definizione dell´incrocio degli assi e dei componenti regolari o irregolari Vi preghiamo di consultare la
Sezione 5.3.4.
I parametri d´immagine „Ball“ sono
–
tipo di raggio interno ed esterno
–
raggio interno ed esterno
–
contrasto
–
modello ball
I parametri di illuminazione sono
–
il contrasto nella rappresentazione dell´immagine
–
il piano di illuminazione piatto, medio o ripido per illuminare il componente
(la regolazione della luminosità).
I parametri della rappresentazione a colori (5 sezioni)
–
10 parametri di valori „IN“
–
10 parametri di valori „OUT“
Questi parametri sono stati memorizzati nel file GF del calcolatore della stazione. Il file GF verrà inviato su
richiesta al calcolatore di stazione. Infine verrà convertito e trasferito al calcolatore MVS.
Modificando un parametro, esso verrà inserito nel file xSST, il file xSST verrà convertito e caricato nel calco-
latore MVS.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 5 Funzioni Vision
Edizione 07/97 Versione software dalla SR.403.xx 5.6 Testa componente
Preparatore 5 - 95
5.6.4.8 Opzione „Illuminazione“
Selezionando questa opzione apparirà sullo schermo l´immagine video del controllo e della regolazione
dell´illuminazione.
Fig. 5.6.20 Menu „Testa componente“, schermata „Illuminazione“
Con i tasti freccia potrete aumentare o diminuire la luminosità delle righe di LED nel sistema della videoca-
mera CO per l´illuminazione del componente. Il valore di luminosità potrà essere selezionato in 256 livelli
ed il valore massimo sarà di 255.
Con la barra spaziatrice potrete variare la distanza dei passi per la modifica della luminosità da 1 a 10 e
viceversa.
Con il tasto Tab potrete scegliere tra tre piani di illuminazione, l´illuminazione della videocamera ripida
(riga LED superiore), quella media (riga LED centrale) e quella piatta (riga LED inferiore).
Con il tasto „RETURN“ potrete avviare i singoli passi di misurazione inseriti nelle condizioni di misura.
Con „ESC“ potrete abbandonare l´opzione e ritornare al menu „Testa componente“.
INDICAZIONE
Troverete una guida per la selezione dei parametri di illuminazione nella Sezione 5.7.6 „Regolazione dell‘ illu-
minazione CO nella telecamera della testa a revolver da 12“ da pagina 5 - 120 e nella Sezione 5.7.7 „Regola-
zione dell´ illuminazione CO nella videocamera della testa IC“ da pagina 5 - 127.
N. GF = 5
Illuminazione
: Luminosità mag
: Luminosità min
RET: Testa CO
Tab: Illuminazione
Illum. = piatto/ripido
Luminosità = 0 ... 255
B. spaz: largh. pas.
Largh. passo =
