Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx 10.6 Scambiatore automatico di vassoi
10 - 19
10.6 Scambiatore automatico di vassoi
10.6.1 Prospetto
Fig. 10.6.1 Scambiatore automatico di vassoi nel SIPLACE 80F
4
- Didascalia della Fig. 10.6.1
➀
Scambiatore automatico di vassoi al posto 1
➁
Scambiatore automatico di vassoi
➂
Posto 2
➃
Testa di montaggio IC
➄
Testa a revolver
10 Manipolazione CO Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
10.6 Scambiatore automatico di vassoi Edizione 07/97 Versione software dalla SR.403.xx
10 - 20
10.6.2 In generale
L'impiego di IC flatpack sta assumendo un'importanza crescente per la realizzazione di gruppi di componenti
piatti. Questi componenti vengono nel frattempo preparati quasi esclusivamente in vassoi.
Tuttavia l'esigenza di spazio dei vassoi è relativamente ingente rispetto allo spazio occupato dai componenti.
Inoltre, a causa della ridotta capacità dei componenti i vassoi devono essere sostituiti spesso interrompendo
così in procedimento di montaggio di componenti a causa della sostituzione manuale.
Con l'impiego di uno scambiatore automatico di vassoi non verrà sprecato inutilmente tempo per l'accumula-
zione e la sostituzione automatica dei vassoi.
Inoltre, grazie all'accesso libero e programmabile a fino a 28 vassoi, si aumenta l'offerta di componenti pronti
scambiatore automatico di vassoi.
INDICAZIONE
Lo scambiatore automatico di vassoi si trova nella parte sinistra del tavolo del SIPLACE 80F
4
.
Lo scambiatore automatico di vassoi non richiede tutta la larghezza del tavolo per componenti. In questo lato
del tavolo rimangono 10 posti, che potranno essere utilizzati ad esempio per i moduli per cinghie da 20 x 8
mm.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx 10.6 Scambiatore automatico di vassoi
10 - 21
10.6.3 Descrizione delle funzioni
Con lo scambiatore automatico di vassoi nel SIPLACE 80F
4
è possibile accumulare fino a 28 vassoi e scam-
biarli in modo completamente automatico. I supporti dei vassoi (piani) per i vassoi sono numerati in ordine
crescente (1 - 28) dal basso all'alto.
L'accumulazione dei vassoi si svolge in direzione verticale, fino a che il piano selezionato si trova nella zona
di spostamento dell'asse orizzontale. L'asse orizzontale estrae poi il supporto del vassoio dal piano e lo tra-
sporta nella zona di accesso della testa di montaggio.
La Fig. 10.6.2 mostra il principio fondamentale dello scambiatore automatico di vassoi.

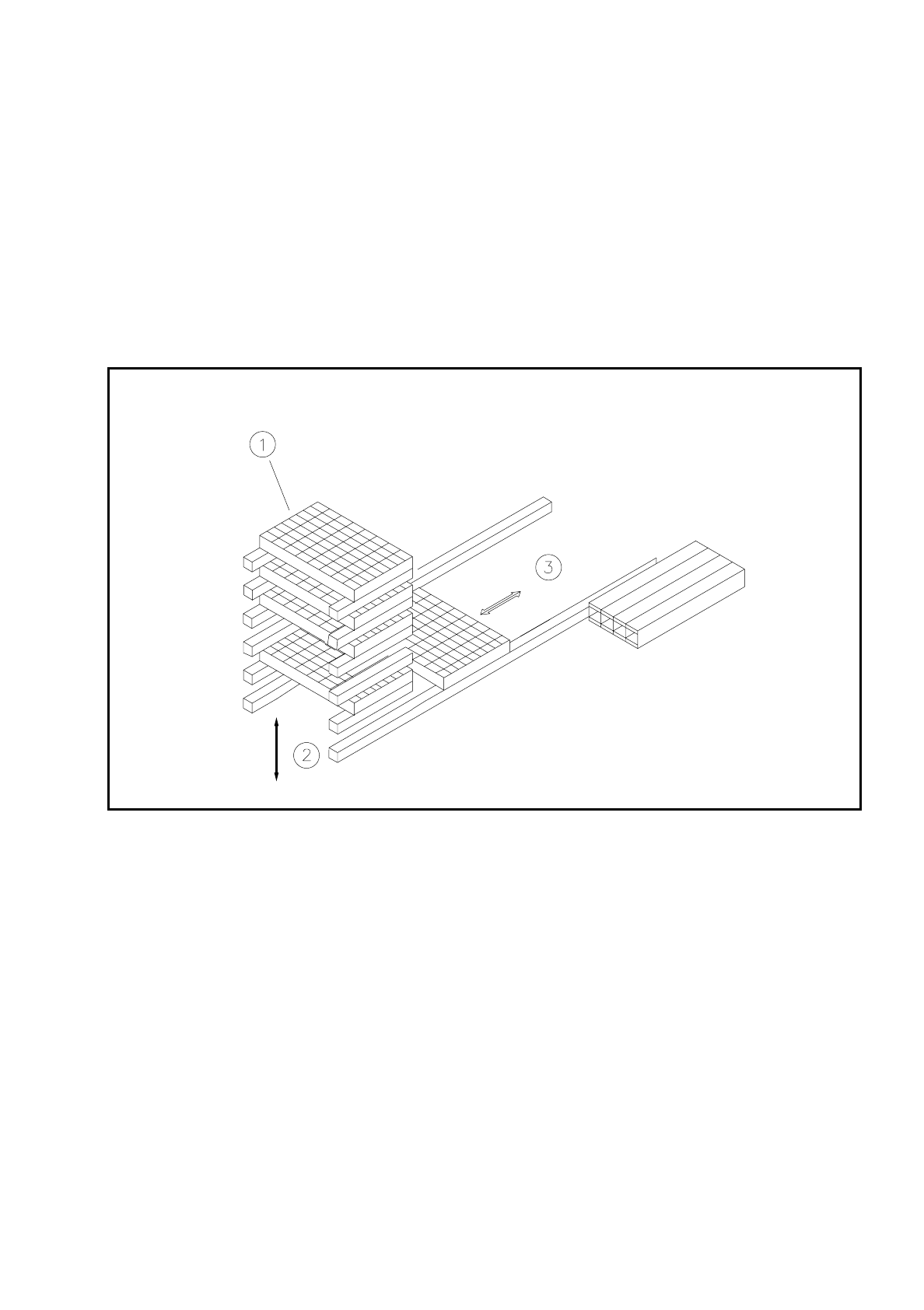

Fig. 10.6.2 Principio fondamentale dello scambiatore automatico di vassoi
- Didascalia della Fig. 10.6.2
➀
Accumulatore di vassoi
➁
Sollevatore
➂
Asse orizzontale
10.6.3.1 Svolgimento delle funzioni
●
Premessa:
Nell'allestimento sono definiti i vassoi con i relativi componenti. Dopo la conversione dell'allestimento, la
memoria dei vassoi ritorna al punto di riferimento. La telecamera dei circuiti scheda trasporta le fiducial
previste su un listello (vedi Fig. 10.6.3).
