Occupazione delle tracce
Sulle lastre di protezione laterali sono collocate lamine nere con strisce del codice a barre a quattro posti per
l'occupazione delle tracce. Il primo posto serve all'identificazione del tavolo CO (1 o 2), gli altri tre posti indi-
cano il numero della traccia. Su entrambe le estremità della lamiera sono presenti codici a barre di Return,
che hanno la stessa funzione del tasto Return della tastiera. Queste strisce del codice a barre sono continue,
numerate due a due (1,3,5,7......) e valgono rispettivamente per 2 tracce (codice a barre 1 = tracce 1 e 2).
●
Componenti
Per comparare ad esempio i componenti disponibili con le quantità del file di allestimento (controllo di riempi-
mento), i dati potranno essere letti dalle bobine dei componenti.
La lettura riuscita di ogni insieme di dati viene confermata con un segnale acustico.
INDICAZIONE
L’opzione „Lettore di codice a barre CO“ deve essere configurata nel calcolatore di linea.
INDICAZIONE
Codici a barre che iniziano con i numeri 1 o 2 e che sono di 4 cifre vengono interpretati come codici a barre
della traccia. Tutti gli altri codici a barre che non iniziano con i numeri 1 o 2 vengono considerati codici a barre
CO.
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 11 Aggiunte alla stazione/opzioni
Edizione 07/97 Versione software dalla SR.403.xx 11.4 Codice a barre dei componenti
11 - 23
11.4.2 Indicazioni per l’esercizio
-
Il lettore per codice a barre deve essere collegato al calcolatore della stazione.
-
Il codice a barre del componente in questione deve essere stato inserito nel calcolatore di linea.
●
Nel menu
Opzioni macchina
attivate la funzione „Controllo allestimento con codice a barre“.

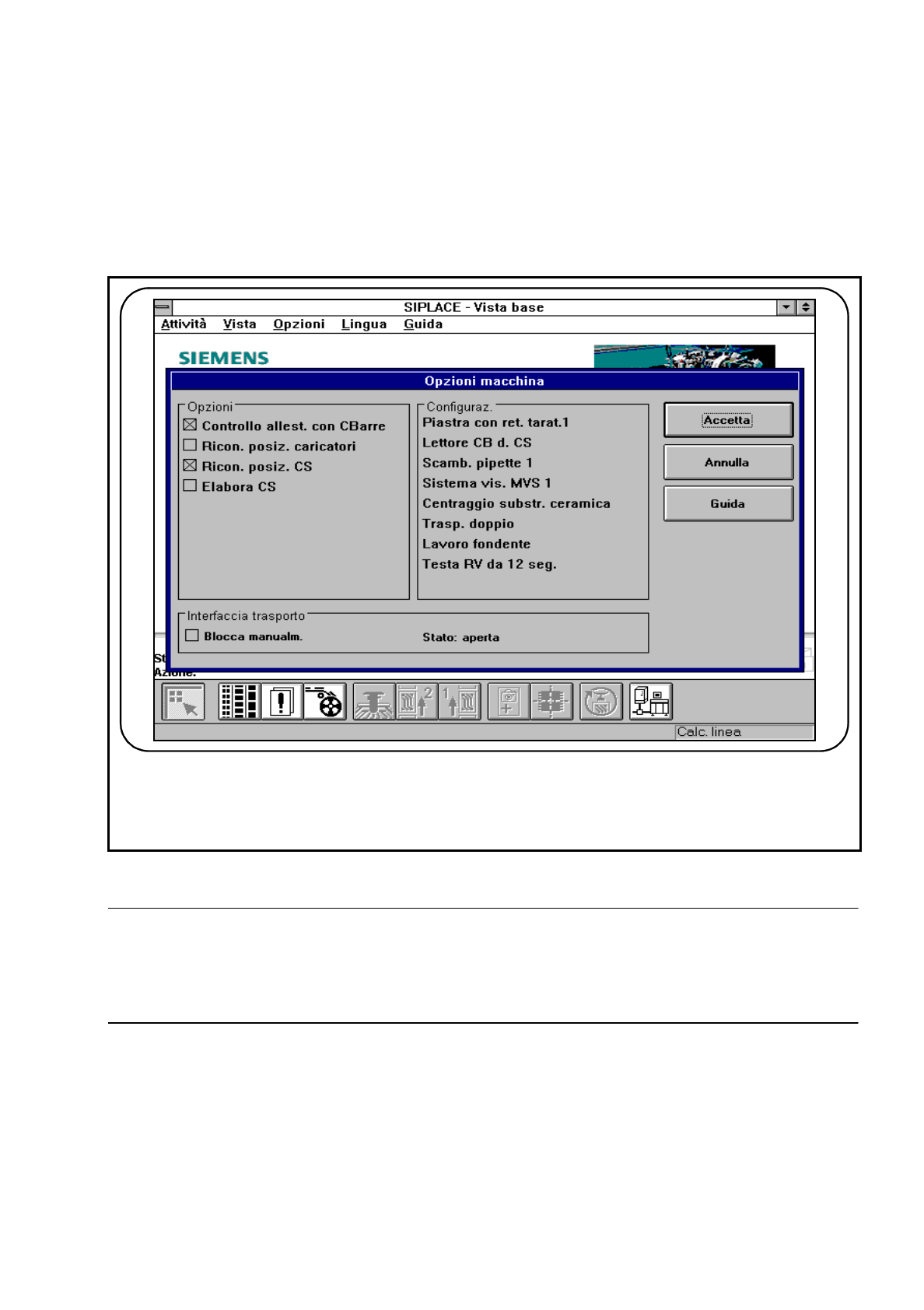

Fig. 11.4.2 11.4.2 Controllo allestimento con codice a barre
INDICAZIONE
Se un punto del codice a barre viene occupato da un filtro (occupato da una stella *), questo punto non verrà
analizzato. Ciò può essere utilizzato per mascherare dati contenuti nel codice a barre (ad esempio data, ditta
ecc...).
-
Se nel calcolatore di linea è stato inserito il codice a barre dei componenti e se nella stazione è attivato il
controllo di riempimento delle opzioni di macchina:
allora non è possibile selezionare a mano „Riempi posto“ e „Riempi traccia con codice a barre“.
-
Nel caso di tracce con componente privo di codice a barre, è possibile eseguire manualmento lo ’Riempi-
mento’ (barra spaziatrice) anche se il controllo di riempimento è attivato.
☞
11 Aggiunte alla stazione/opzioni Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
11.4 Codice a barre dei componenti Edizione 07/97 Versione software dalla SR.403.xx
11 - 24
●
Possibilità nel caso che il codice a barre non sia leggibile:
-
Spegnete il controllo di riempimento nelle opzioni di macchina.
-
Inserire a mano il codice a barre.
11.4.3 Esercizio
INDICAZIONE
Consultate a questo proposito anche il Capitolo 3.2 Allestimento e il Capitolo 3.4 Caricatori
di questo manuale
d'uso.
●
Nel menu Allestimento selezionate la vista „Tracce vuote“.
●
Con il lettore del codice a barre leggete il codice a barre della traccia desiderato.
Se la traccia è nell’allestimento ed il componente ha un codice a barre, apparirà la finestra di dialogo „Con-
trollo allestimento con codice a barre“ con l’indicazione della rispettiva traccia.
INDICAZIONE
Potrete aprire la finestra di dialogo cliccando sulla traccia desiderata e sul bottone „Controllo allestimento con
codice a barre“.
●
Dopo che sarete riusciti a portare a termine la comparazione ed al termine della lettura del codice a barre
Return, potrete riempire la traccia.
11.4.4 Dati tecnici
Codice a barre componenti
Risoluzione mass. 0,13 mm
Velocità di lettura 36 scans/sec.
Classe laser IEC Classe 2
Tipo di protezione IP64
Tipi di codice a barre leggibili: Codice 39 (normale / ASCII COMPLETO)
EAN/UPC (famiglia con/senza ADD ON
CODABAR
INTERLEAVED 2/5
NORMAL 2/5 (5 bar)
(altri su richiesta)
