10 Manipolazione CO Istruzioni per l’uso SIPLA CE 80S-20/F4/F4-6 10.4 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE 80S-20/F4 Edizione 07/97 V ersione software dal la SR.403.xx 10 - 16 10.4.2…
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx10.4 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE 80S-
20/F4
10 - 15
10.4 Dispositivo di taglio per cinghia vuota del
dispositivo automatico SIPLACE 80S-20/F
4
10.4.1 Nozioni generali
Il dispositivo di montaggio SIPLACE 80S-20/F
4
è munito di un dispositivo di taglio per cinghia vuota in
entrambi i tavoli CO. Il dispositivo di taglio per cinghia vuota serve a tagliare i resti della cinghia.
I ritagli della cinghia cadono nel contenitore per cinghia sotto al tavolo CO.
●
Svuotare giornalmente questo contenitore per cinghia.

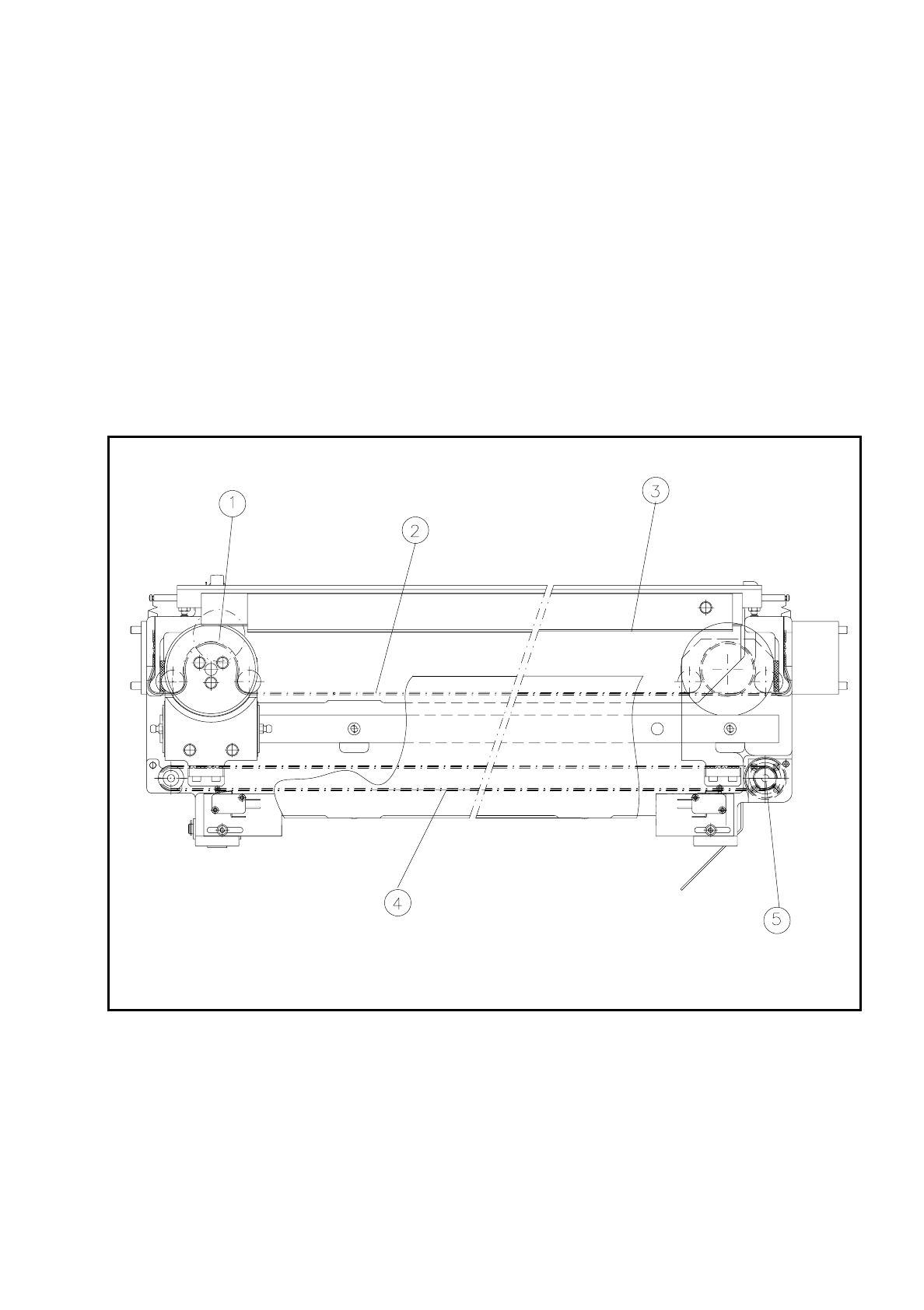

Fig. 10.4.1 Dispositivo di taglio per cinghia vuota
- Didascalia della Fig. 10.4.1
➀
Coltello circolare
➁
Cinghia dentata per coltello circolare
➂
Spigolo tagliente
➃
Cinghia dentata di azionamento
➄
Motore di azionamento
10 Manipolazione CO Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
10.4 Dispositivo di taglio per cinghia vuota del dispositivo automatico SIPLACE 80S-20/F4 Edizione 07/97 Versione software dalla
SR.403.xx
10 - 16
10.4.2 Collocamento della cinghia nel dispositivo di taglio
IINDICAZIONE
Per il dispositivo automatico di montaggio SIPLACE 80S-20/F
4
utilizzate solo i moduli di alimentazione per
cinghia previsti per questa macchina. Prima dei moduli di alimentazione si trova il canale di conduzione della
cinghia vuota nella quale vengono trasportate le cinghie vuote.
●
Inserite la cinghia nel caricatore come viene descritto nella relativa sezione.
●
Inserite la cinghia vuota nel condotto per cinghia vuota del dispositivo di taglio come viene mostrato nella
Fig. 10.4.2.

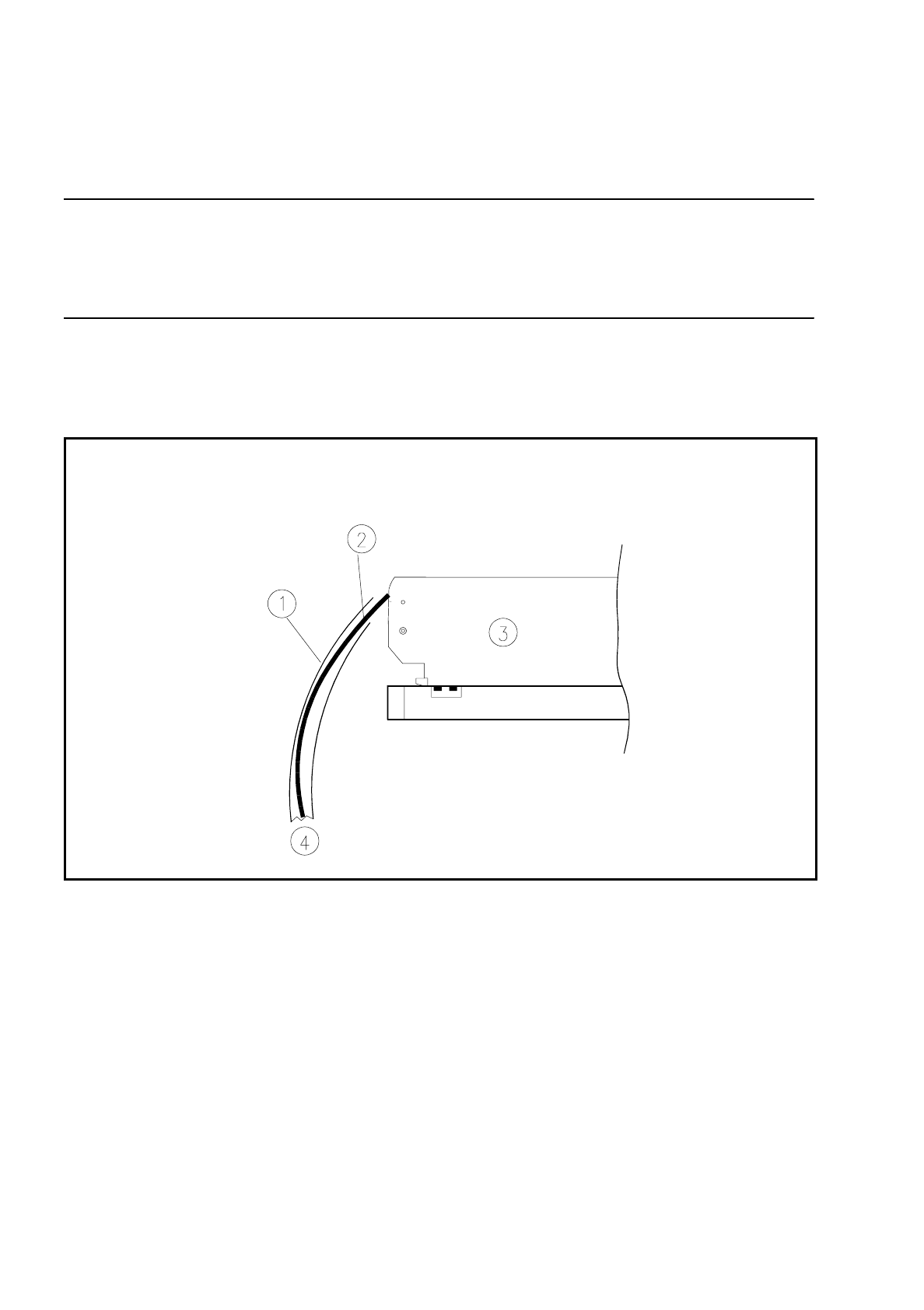

Fig. 10.4.2 Inserimento della cinghia nel dispositivo di taglio
- Didascalia della Fig. 10.4.2
➀
Condotto per cinghia vuota
➁
Cinghia vuota
➂
Modulo di alimentazione per cinghia
➃
Verso il dispostivo di taglio
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 10 Manipolazione CO
Edizione 07/97 Versione software dalla SR.403.xx 10.5 Contenitore per cinghia (nuovo gruppo)
10 - 17
10.5 Contenitore per cinghia (nuovo gruppo)
10.5.1 In generale
Si possono utilizzare bobine dal diametro massimo di 15".
10.5.2 Sommario
Fig. 10.5.1 Contenitore per cinghia - veduta dall'alto
- Didascalia della Fig. 10.5.1
➀
Assi d‘innesto assegnati ai moduli della cinghia
-
Distanza di divisione dimezzata per lamiere intermedie (15,8 mm)
-
Diametro della bobina elaborabile fino a 15" mass.
-
Bobine da 15" solo nella fessura superiore o nel supporto sulle barre
-
Pareti separatorie compatibili solo all‘indietro
