7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx
7 - 12
7.2.2.1 Bottone - informazioni
Se sono disponibili informazioni riguardo determinati menu, verrà visualizzato il Bottone - informazioni.
INDICAZIONE
Dovrete leggere ed osservare le informazioni visualizzate con il Bottone - informazioni .
Cliccate sul simbolo del Bottone - informazioni.
Fig. 7.2.3 Esempio della visualizzazione di informazioni
- Didascalia della Fig. 7.2.3
➀
Far scorrere in avanti le altre finestre (se disponibili)
➁
Far scorrere all´indietro lafinestra visualizzata (se disponibile)
➂
Visualizzare altre informazioni (se attivo)
➃
Far scorrere verso l´alto la finestra visualizzata
➄
Far scorrereverso il basso il contenuto della finestra
➅
Stampare la finestra visualizzata
➆
Ritornare alla finestra precedenter
1 2 3 4 5 6 7
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 7 Info errori e diagnosi
Edizione 07/97 Versione software dalla SR.403.xx 7.2 Diagnosi
7 - 13
7.2.2.2 Riquadri della Diagnosi
Avete tre possibilità diverse per avviare la Diagnosi .
Diagnosi con assunzione automatica del messaggio d´errore
Cliccando su questo bottone avvierete la diagnosi dell´errore visualizzato nella barra di stato.
Diagnosi con inserimento manuale del messaggio d´errore
Cliccate su questo bottone.
Inserite nello spazio d´inserimento il numero dell´errore per il quale volete avviare la diagnosi e con-
fermate con Enter.
Fig. 7.2.4 Diagnosi con inserimento manuale del messaggio d´errore
- Didascalia della Fig. 7.2.4
➀
Spazio d´inserimento
☞
1
7 Info errori e diagnosi Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
7.2 Diagnosi Edizione 07/97 Versione software dalla SR.403.xx
7 - 14

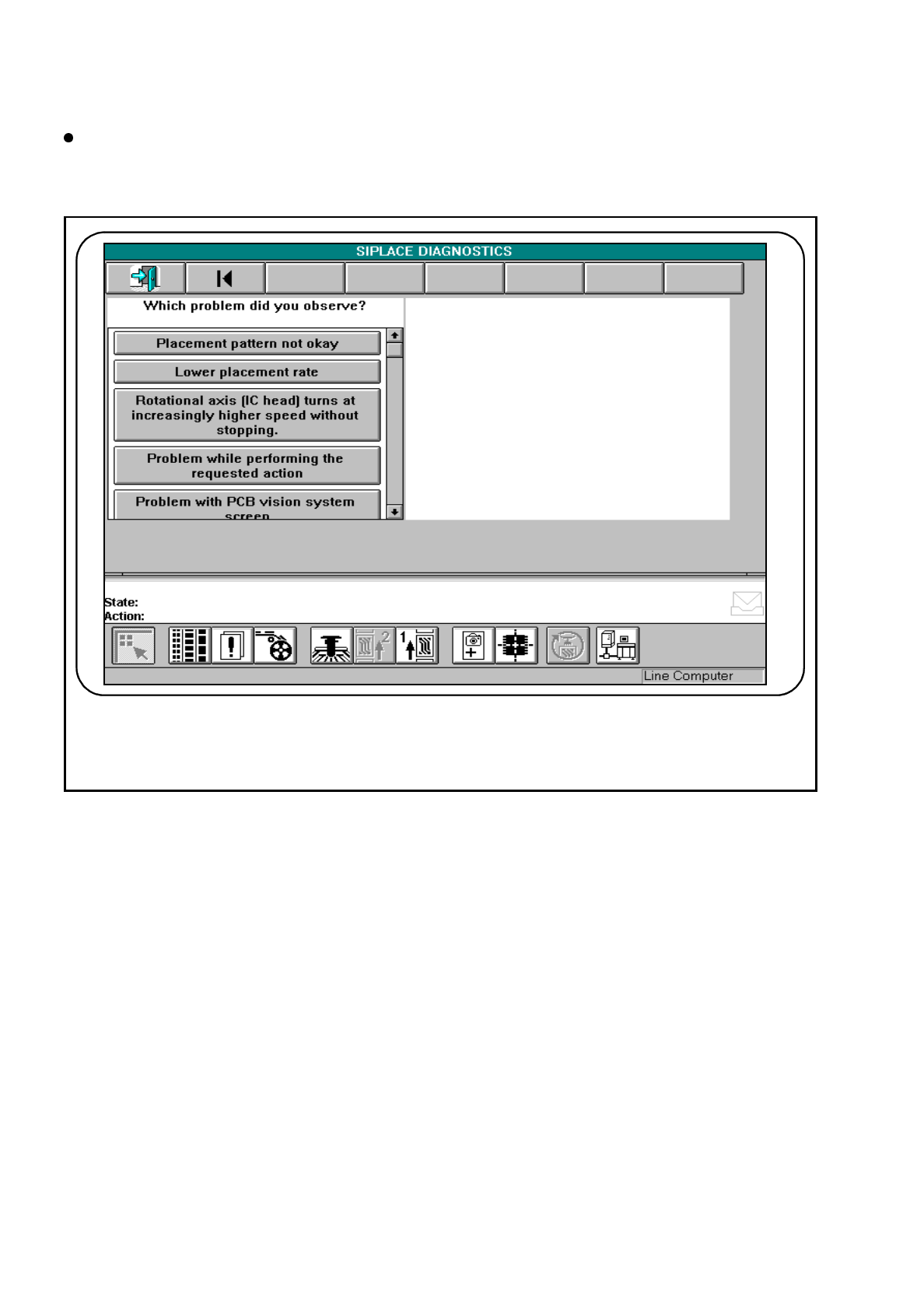

Diagnosi di un errore senza messaggio d´errore
Cliccando su questo bottone, avvierete la diagnosi di errori per i quali non è apparso nessun messaggio
d´errore, come p.es. potenza di montaggio ridotta, immagine del montaggio di scarsa qualità ecc...
Fig. 7.2.5 Diagnosi di un errore senza messaggio d´errore
