17.1.3 Diagrammi dei contorni della pipetta
Nelle Fig. 17.1.6 e Fig. 17.1.7 sono raffigurati i diagrammi dei contorni delle pipette del tipo 7xx (rispettiva-
mente il lato sottile e lungo delle pipette), nella Fig. 17.1.8 sono rappresentati quelli del tipo di pipette 8xx.
Fig. 17.1.6 Contorni della pipetta per il tipo di pipetta 7xx / lato sottile
- Didascalia della Fig. 17.1.6
➀
Differenza delle altezze CO [mm]
➁
Ombra di montaggio [mm]
➂
Margine esterno del disco codificatore
➃
Centro della pipetta
Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6 17 Sommario delle pipette
Edizione 07/97 Versione software dalla SR.403.xx 17.1 Diagrammi dei contorni della pipetta
17 - 9

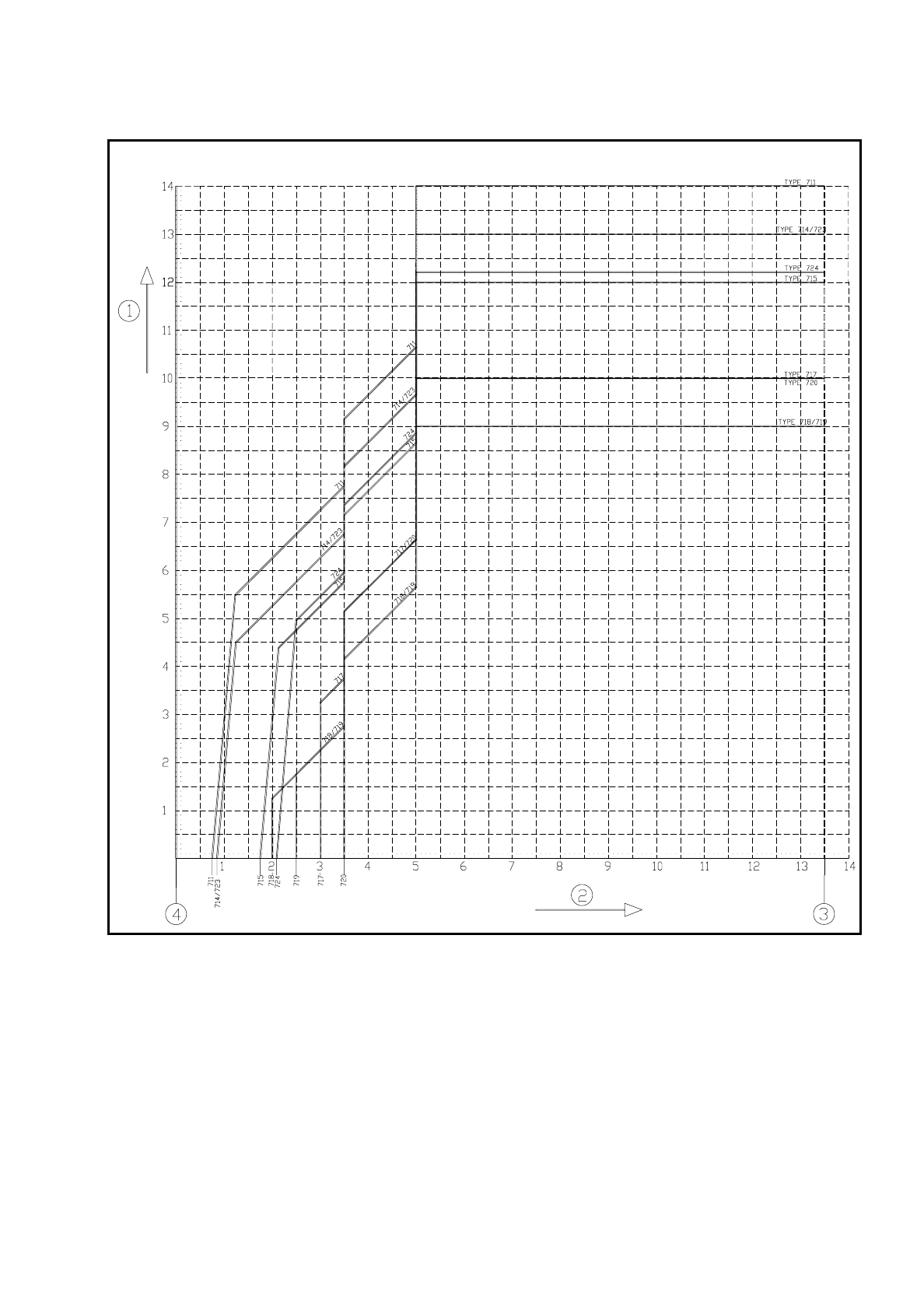

Fig. 17.1.7 Contorni della pipetta per il tipo di pipetta 7xx / lato lungo
- Didascalia della Fig. 17.1.7
➀
Differenza delle altezze CO [mm]
➁
Ombra di montaggio [mm]
➂
Margine esterno del disco codificatore
➃
Centro della pipetta
17 Sommario delle pipette Istruzioni per l’uso SIPLACE 80S-20/F4/F4-6
17.1 Diagrammi dei contorni della pipetta Edizione 07/97 Versione software dalla SR.403.xx
17 - 10

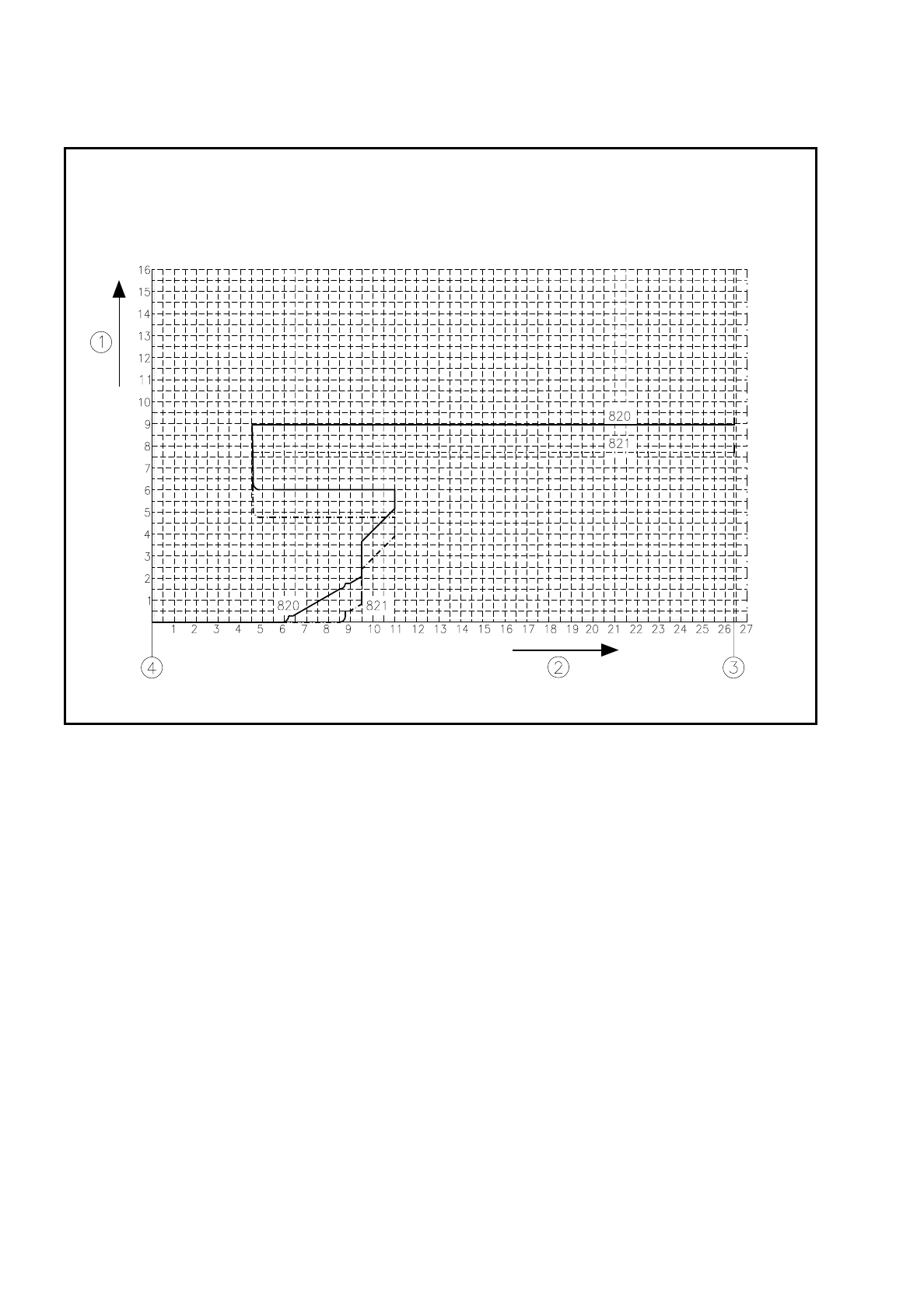

Fig. 17.1.8 Contorni della pipetta per il tipo di pipetta 8xx
- Didascalia della Fig. 17.1.8
➀
Differenza delle altezze CO [mm]
➁
Ombra di montaggio [mm]
➂
Margine esterno del disco codificatore
➃
Centro della pipetta
