维修调整要领书
7-11
7-11. 真空发生器之过滤器滤芯的更换

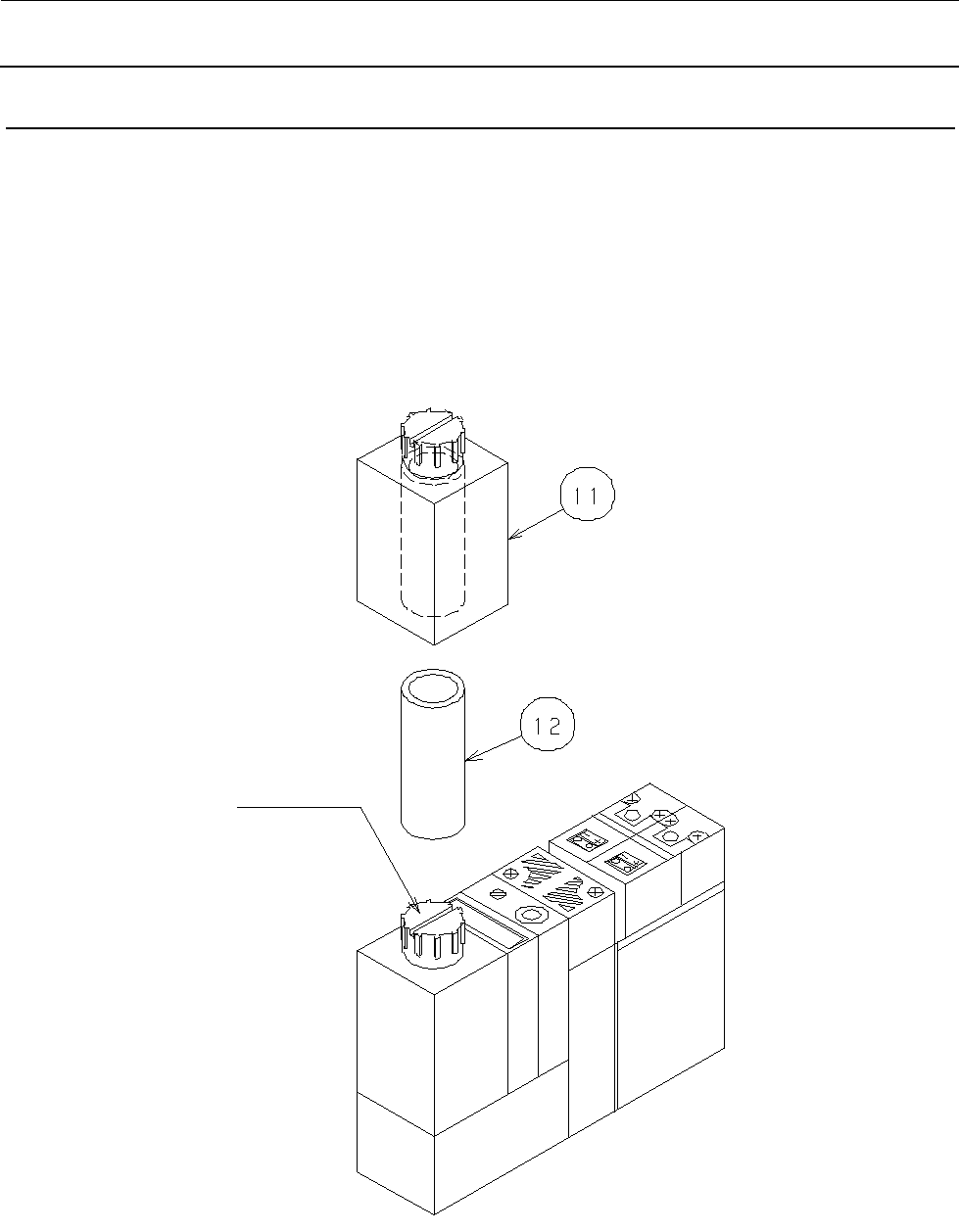

请松开真空发生器系统（X 装置中 2 处、梭动器装置中 2 处）之过滤器滤芯部的固定旋钮，将过滤器
滤芯盖从真空发生器系统主体上拆下。
请把过滤器滤芯从过滤器滤芯罩壳中拔出予以更换。
⑪过滤器滤芯罩壳
⑫过滤器滤芯（货号：PV920001000）
固定旋钮
维修调整要领书
7-12
7-12. 贴装头 UP／DOWN 减速用电磁阀的更换（低速 2 模式：选项）
请拆下 X 前面护罩，更换各个电磁阀。
⑬电磁阀 HEAD2 DOWN（货号：HM001780010）
⑭电磁阀 HEAD2 UP（货号：HM001780010）
⑮电磁阀 HEAD1 DOWN（货号：HM001780010）
⑯电磁阀 HEAD1 UP（货号：HM001780010）
维修调整要领书
7-13

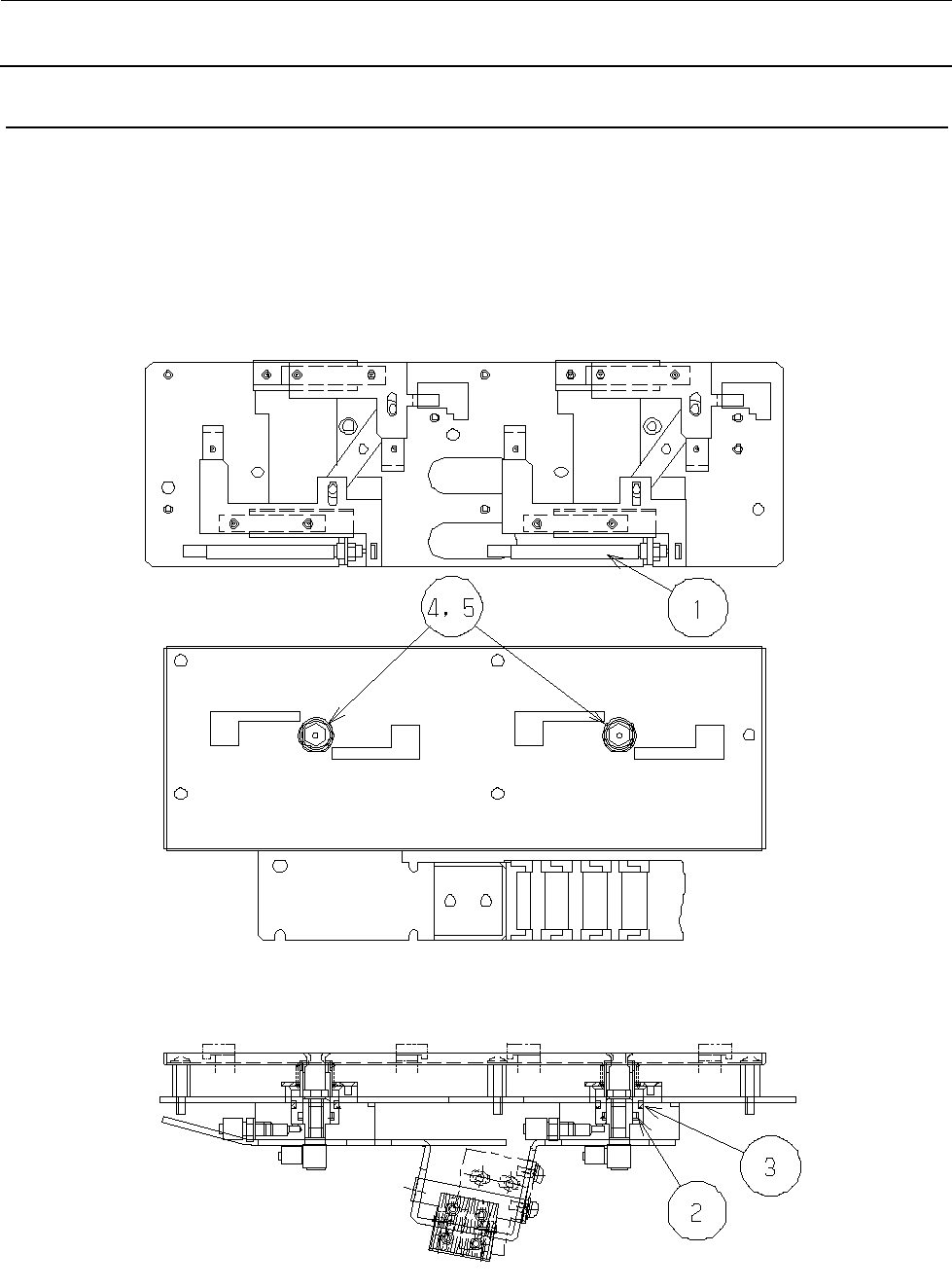

7-13. 梭动器装置部的气动部件配置图
①SBGA 气缸（货号：PA0402001A0）
②密封圈 A（货号：E2119723000）
③密封圈 B（货号：E2119723000）
④真空吸盘（货号：PX500060000）
⑤橡皮环（货号：E2151723000）
