维修调整要领书 3-9 3- 8. 示教光点传感器的更换 请卸下 XF COVER 及 X COVER ， 利用安装螺丝 A 拆下示教光点传感器①予以更 换 。更 换后，请进行 下述调整。 请上下移动 TSP 进行调整， 要做到在距托盘座板面 10mm 的地方光点直径成最小。 并且，请通过调试模式 的“ XY ADJ ” 检查一下贴装 头的中心与光点位置是否偏离。 托盘座板 光点直径Φ 0.5 ～ 0.7 左右
维修调整要领书
3-8

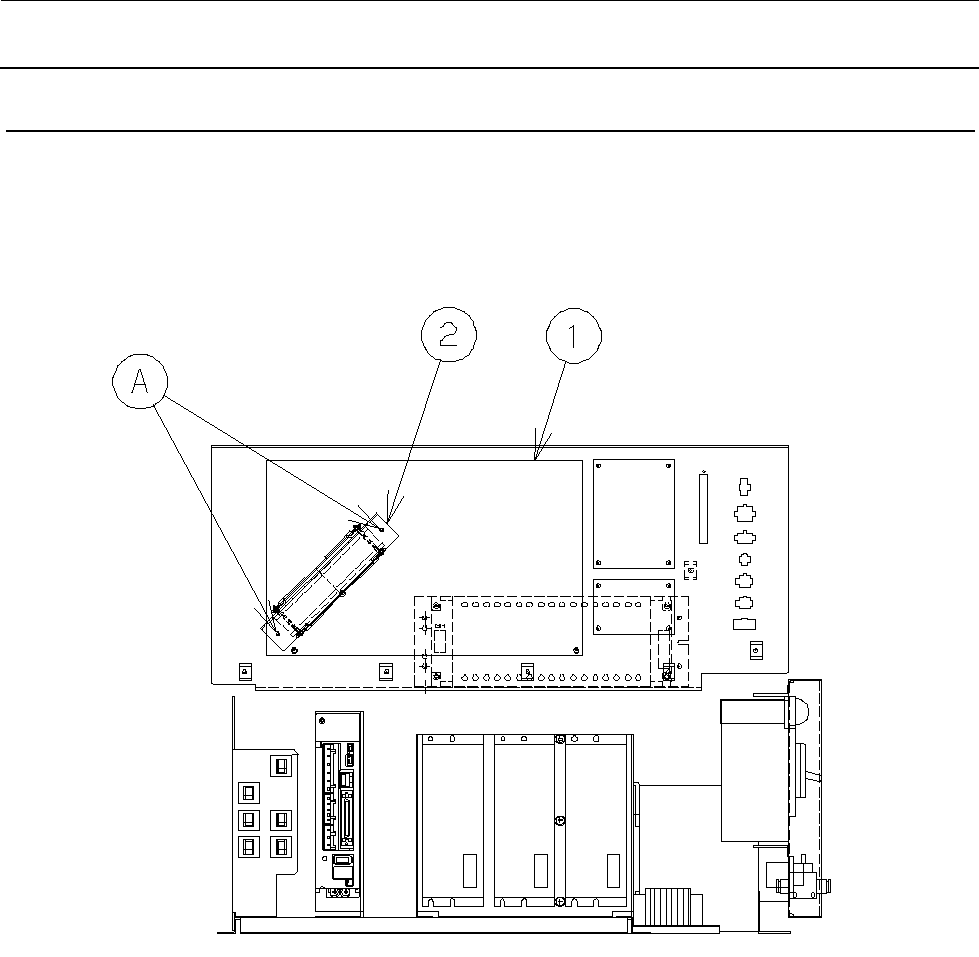

3-7. 风扇电动机的更换
请拆下 MAIN 电路板①。
请取下 A 的 2 个螺丝，把风扇电动机②连同托架一起卸下，更换风扇电动机。
维修调整要领书
3-9
3-8. 示教光点传感器的更换
请卸下 XF COVER 及 X COVER，利用安装螺丝 A
拆下示教光点传感器①予以更换。更换后，请进行
下述调整。
请上下移动 TSP 进行调整，要做到在距托盘座板面
10mm 的地方光点直径成最小。
并且，请通过调试模式的“XYADJ”检查一下贴装
头的中心与光点位置是否偏离。
托盘座板
光点直径Φ
0.5
～
0.7
左右
维修调整要领书
3-10
3-9. MAIN 电路板的更换（TR6SNR）
请拆下 E COVER F，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。
※作为拔出 ROM 用的工具，推荐以下工具。
厂商：Sunhayato Corp.
型号：GX-7（DIP IC 拉拔工具）
（1）设定指拨开关-40046222 or 40040690-
DIPSW1：备用
1 OFF：备用
2 OFF：备用
3 OFF：备用
4 OFF：备用
5 OFF：备用
6 OFF：备用
7 OFF：备用
8 OFF：备用
DIPSW2：设定规格
1 ON：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 OFF：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 ※2：传送方向 ON：左→右 OFF：右
→左
5 OFF：OFF 固定
6 OFF：WDT
7 OFF：极限信号的无效化
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※1：低速 2 模式 ON/OFF
2 ※1：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：可适用 EX 尺寸电路板 ON/OFF
7 OFF：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3

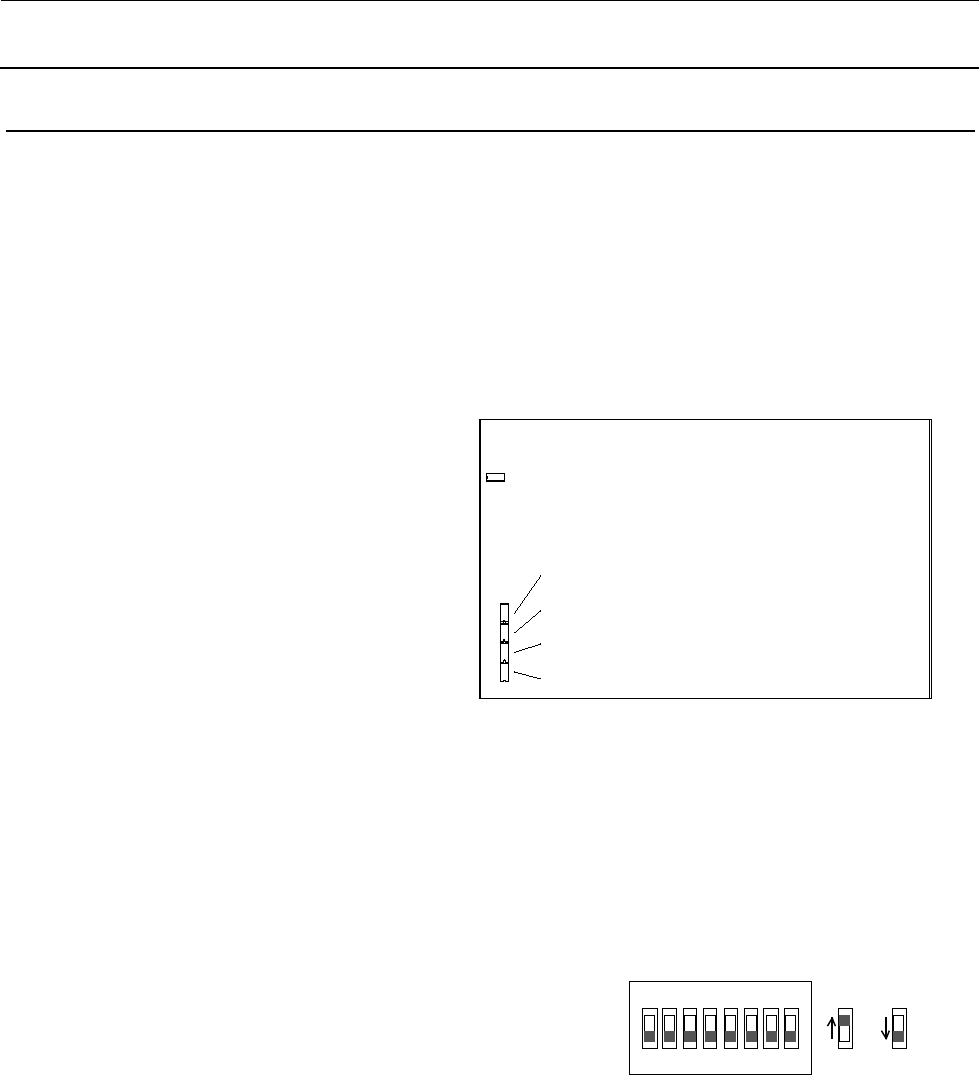

DIPSW1
DIPSW2
DIPSW3
DIPSW4
DIPSW5
电路板上的
DIPSW
平面图
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
※4. 使用梭动器的BGA时，能够通过以下的DIP SW组
合来指定梭动器的吸盘。
