维修调整要领书
4-13
4-13. 贴装头上升･下降传感器的更换及调整
请拆下 XF COVER 及 X COVER，更换传感器。
请松开传感器安装螺丝 A 更换传感器。
④⑤及⑥⑦是套件，故请同时更换。
更换后，请进行以下调整。
调整要做到，在气缸的拉回侧行程末端时上升传感器⑤、⑦的 LED 亮灯，在顶出侧的行程末端时下
降传感器④、⑥的 LED 亮灯。
传感器的检知范围约有 2.5mm，故要做到在其中央检知。
④贴装头 R 下降传感器（货号：40045127）
⑤贴装头 R 上升传感器（货号：40045127）
⑥贴装头 L 下降传感器（货号：40045126）
⑦贴装头 L 上升传感器（货号：40045126）
2
个
1
套
2
个
1
套
维修调整要领书
4-14

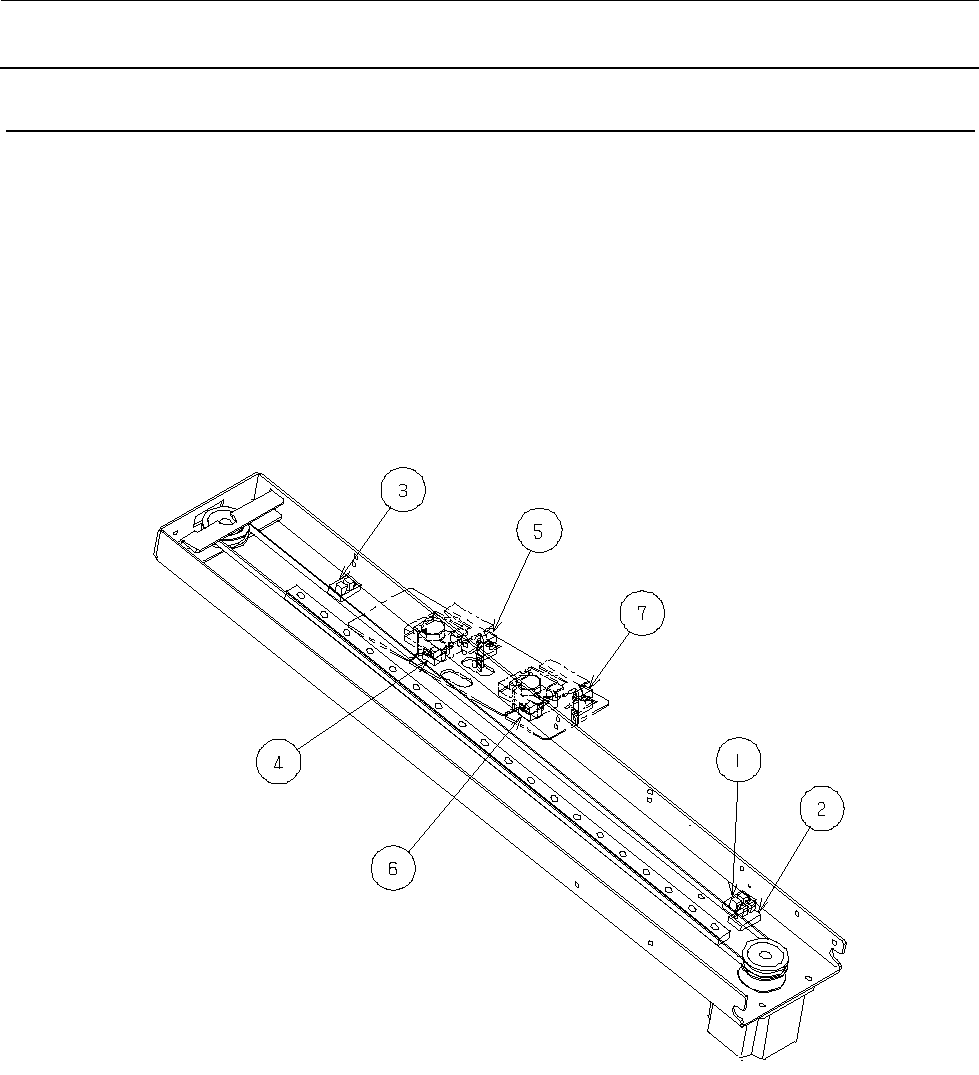

4-14. 梭动器装置传感器配置图
①S 轴原点传感器（货号：HD00057000A）
②S 负向极限检知（货号：40045713）
③S 正向极限检知（货号：40045713）
④吸盘 L 尺寸 ON：大（货号：40045153）
⑤BGA 夹紧释放 L（货号：40045153）
⑥吸盘 R 尺寸 ON：大（货号：40045156）
⑦BGA 夹紧释放 R（货号：40045156）
※④⑤及⑥⑦是一套。
维修调整要领书
4-15

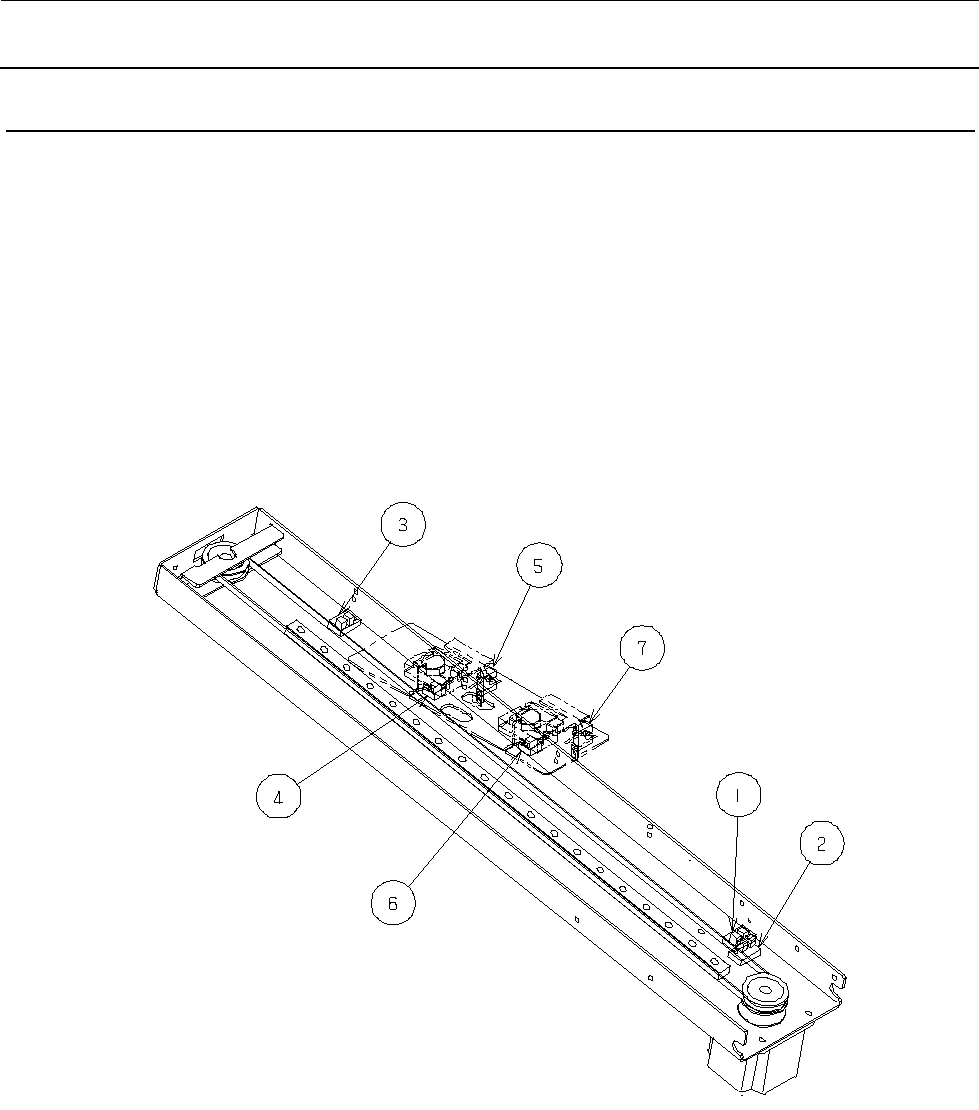

4-15. 梭动器原点、负向极限、正向极限传感器的更换及调整
请拆下 XF COVER 及 X COVER，更换传感器。
更换传感器后，仅原点传感器要进行以下检查。
请通过调试模式之“19. XYZ ADJ”的“H.P Offset”确认与梭动器的吸盘无偏离。
①S 轴原点传感器（货号：HD00057000A）
②S 负向极限检知（货号：40045713）
③S 正向极限检知（货号：40045713）
