维修调整要领书
6-3

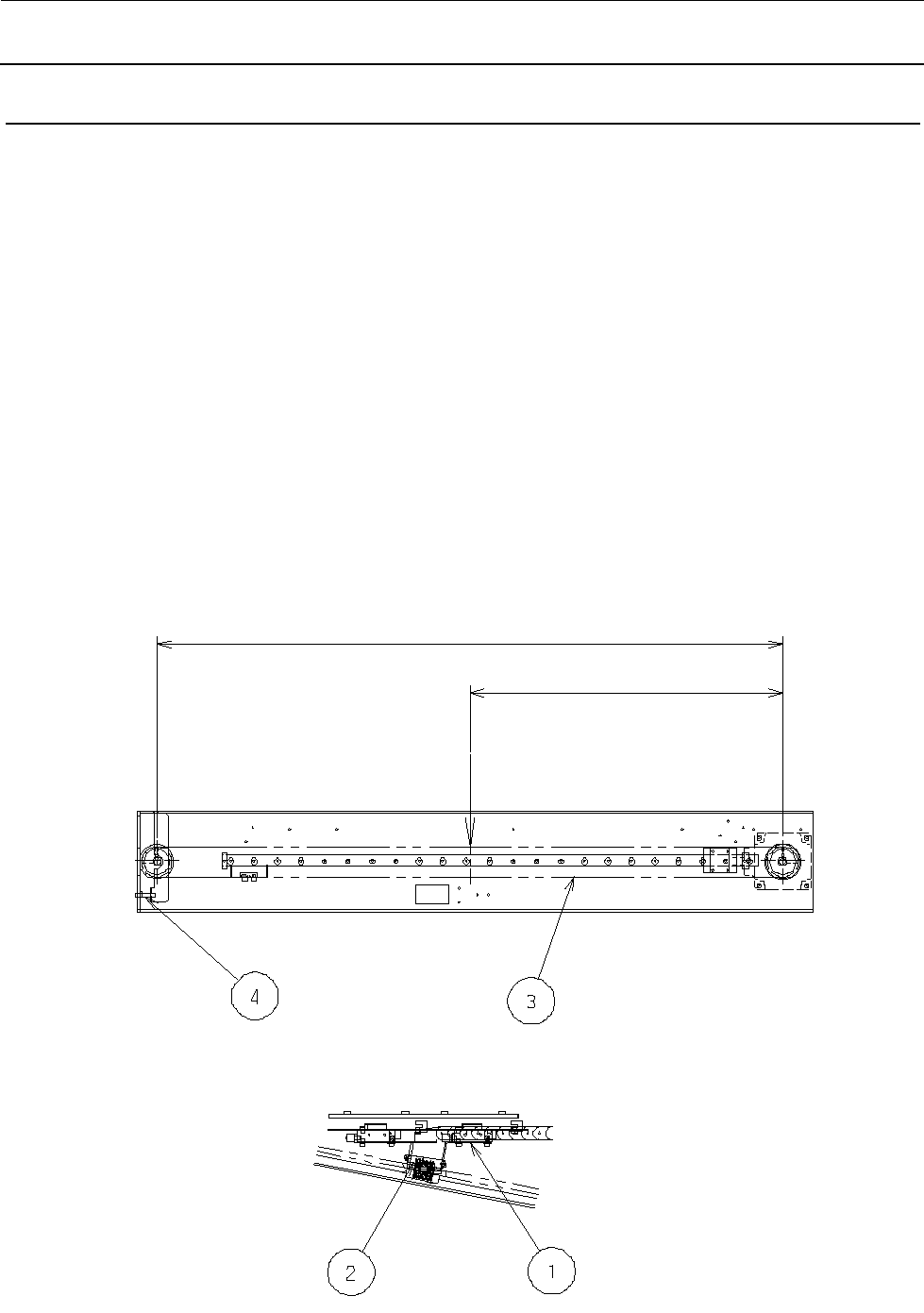

6-3. 梭动器皮带（TR6SNR 标准）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=8mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 586mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（货号：E2126723000）
５８６ｍｍ
２９３ｍｍ
维修调整要领书
6-4

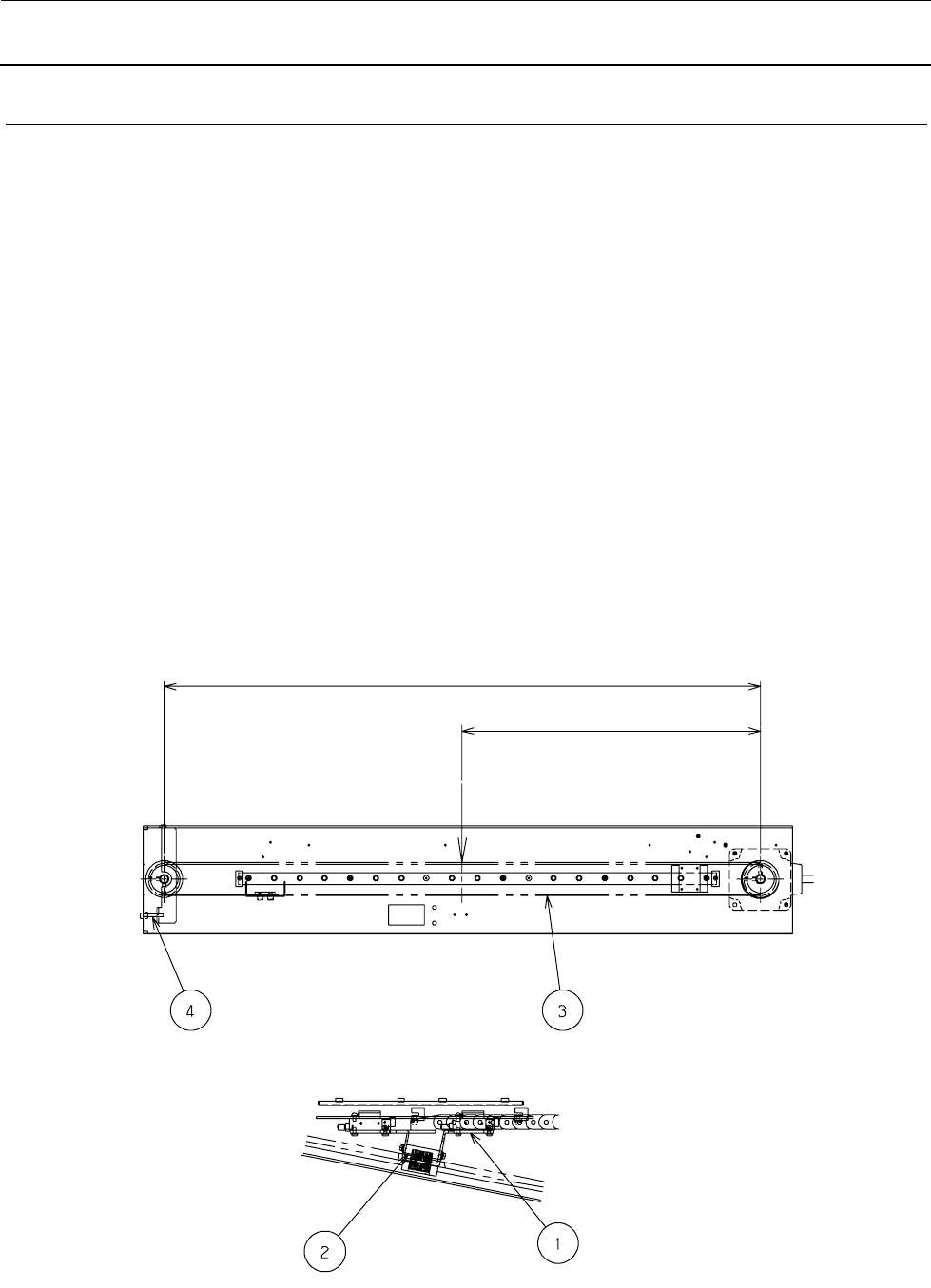

6-4. 梭动器皮带（TR6SER Ex 尺寸及 TR6SNV）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=9mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 663.6mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（E）（货号：E21234723000）
６６３．６ｍｍ
３３１．８ｍｍ
维修调整要领书
6-5
6-5. 梭动器皮带（TR6SNX 标准）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=12mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 761mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（货号：40094901）
761 mm
380.5 mm
