维修调整要领书 9- 20 ⑥ 调整光点 激光位移仪的光点（ C ）移动到托盘基准点，显示离开 N o.2 贴装头（ A ）的偏离值。 利用 ↑ 、 ↓ 、 ← 、 → 按钮移动 X 轴及 Y 轴使光点对准托盘基准点。 按 ENTER 按钮，所有位置被确定并保存到非易失性内存，进而转向确认吸盘位置。 图 9- 20 -8 显示调整光点 图 9- 20 -9 显示正在写入 EEPROM ⑦ 确认吸盘位置 按 ← 、 → 按钮可使 N o.…
维修调整要领书
9-19
④ 调整托盘基准点
拉出第 1 层托盘，No.2 贴装头（A）移动到托盘基准点，显示离开 X 原点位置传感器的距离和离
开 Y 原点位置传感器的距离。
使用↑、↓、←、→ 按钮令 X 轴及 Y 轴移动到托盘基准点，以 HEAD 按钮升降 No.2 贴装头（A）
进行调整。
按 ENTER 按钮后转向调整 No.1 贴装头。
图 9-20-5 显示调整托盘基准点
Ａ
B
C
トレイベース
トレイ基準
Ｙ
Ｘ

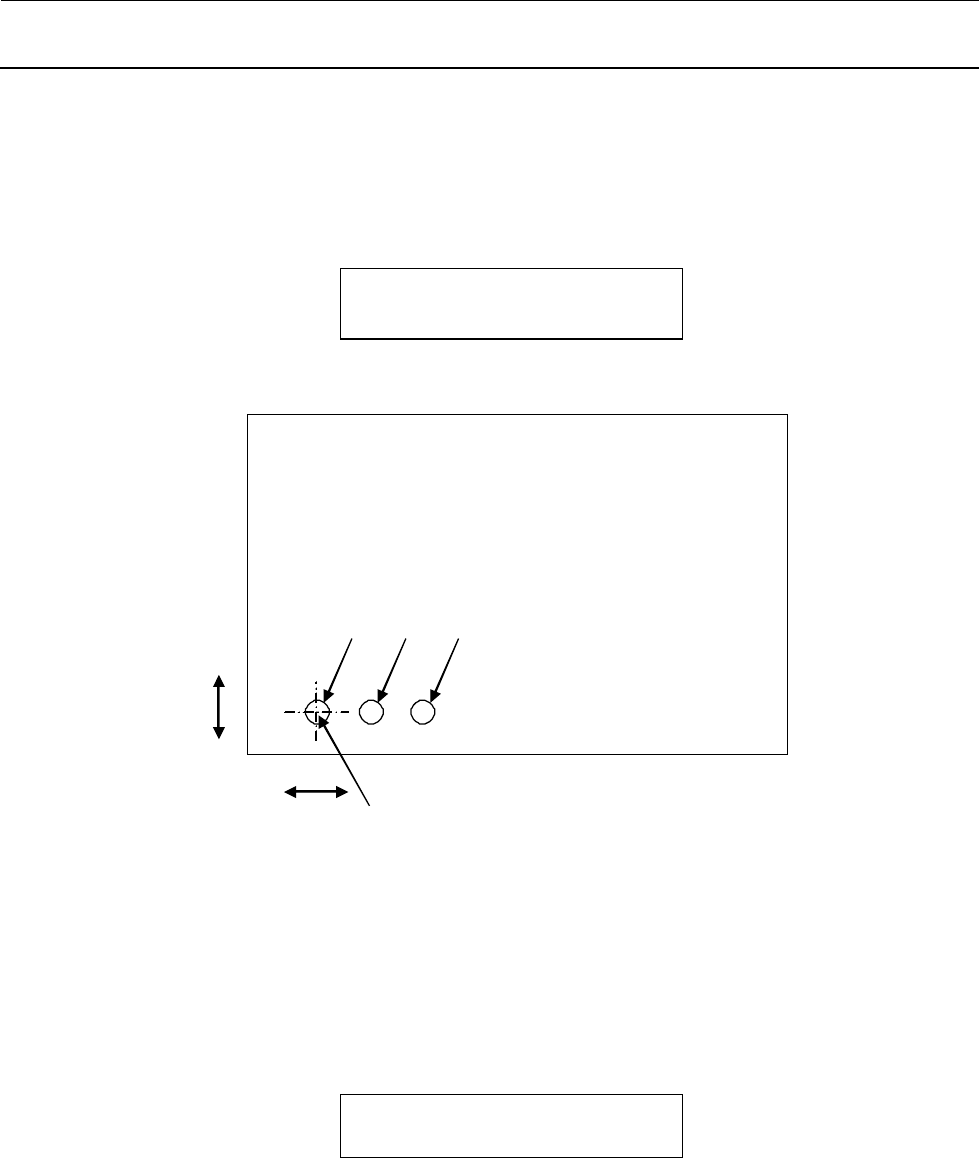

图 9-20-6 调整托盘基准点
⑤ 调整 No.1 贴装头
No.1 贴装头（B）移动到托盘基准点，显示距 No.2 贴装头（A）的偏离值。
使用↑、↓、←、→ 按钮令 X 轴及 Y 轴移动到托盘基准点，以 HEAD 按钮升降 No.1 贴装头（B）
进行调整。
按 ENTER 按钮后转向调整光点。
图 9-20-7 显示调整 No.1 贴装头
19. Tray Ref ADJ
X=0.0 Y=0.0
托盘座板
托盘基准点
19. No.1 Head ADJ
X=0.0 Y=0.0
维修调整要领书
9-20
⑥ 调整光点
激光位移仪的光点（C）移动到托盘基准点，显示离开 No.2 贴装头（A）的偏离值。
利用↑、↓、←、→ 按钮移动 X 轴及 Y 轴使光点对准托盘基准点。
按 ENTER 按钮，所有位置被确定并保存到非易失性内存，进而转向确认吸盘位置。
图 9-20-8 显示调整光点
图 9-20-9 显示正在写入 EEPROM
⑦ 确认吸盘位置
按←、→ 按钮可使 No.1、No.2 贴装头在梭动器上移动切换。
按 HEAD 按钮使 No.1、No.2 贴装头上升下降，确认贴装头和梭动器的位置。
按 ENTER 按钮后收进托盘座板回到显示菜单选择。
图 9-20-10 显示确认吸盘
9-21. Conveyor ADJ（调整传送带）（自动调整宽度：选项）
调整基板传送带自动调整的原点。
调整目标是，在原点上轨道宽度为 31mm。
传送带的调整仅在选择了自动调整宽度选项时有效。
① 调整传送带原点
从菜单中选择“20. Conveyor ADJ”。
进行基板传送带自动调整宽度的初始化，进入调整状态。
按↓、↑按钮可使自动调整宽度的电动机作步进动作。
请调整到轨道的宽度为 31mm。
按确定按钮后偏离脉冲数保存至非易失性内存，回到显示菜单选择。
图 9-21-1 显示调整传送带
19. Spot ADJ
X=0.0 Y=0.0
EEPROM Writing
･･･
19. Pad Confirm
20. Conveyor ADJ
Home Position 9999
维修调整要领书
9-21
9-22. Conveyor（传送带）（自动调整宽度：选项）
驱动自动调整基板传送带的电动机。
仅在附带自动调整宽度选项时有效。
① 输入传送带动作范围
按↓、↑、←、→按钮进行以下所示动作范围的输入。
↓按钮：以每次 0.01mm 减小
↑按钮：以每次 0.01mm 增大
←按钮：以每次 0.10mm 减小
→按钮：以每次 0.10mm 增大
输入范围是，M･ L 尺寸：30.0～360.0mm，E 尺寸：30.0～460.0mm，XL 尺寸：30.0～560.0mm。
按 ENTER 按钮确定宽度后，转向选择传送带动作。
图 9-22-1 显示输入传送带动作
② 开始动作
以→、←按钮移动 ∗ 选择連续动作、单次动作。
按 ENTER 按钮后动作开始。
图 9-22-2 选择传送带动作
③ 结束
如是单次动作，结束后即回到②的显示选择动作。
如是連续动作，按 CANCEL 按钮后回到②的显示动作选择。
在显示②的选择动作时按 CANCEL 按钮则回到菜单选择。
21. Conveyor
3000 → 36000 /100mm
21. Conveyor
∗Cont One
