维修调整要领书 5-7 5- 7. 自动调整宽度电动机的更换 （ 选项 ： 自动调整宽度 ） 请拆下 C COVER B6D ，更换电动机。 请以（ A ）的螺丝连同托架一起拆下，以（ B ）的螺丝拆下电动机⑥。 皮带轮（ C ）与电动机轴要装配得成为同一平面。 更换后，请进行皮带张力调整。 ⑥自动调整宽度电动机（货号： 40045712 ） 同一平面 (8.1mm)
维修调整要领书
5-6

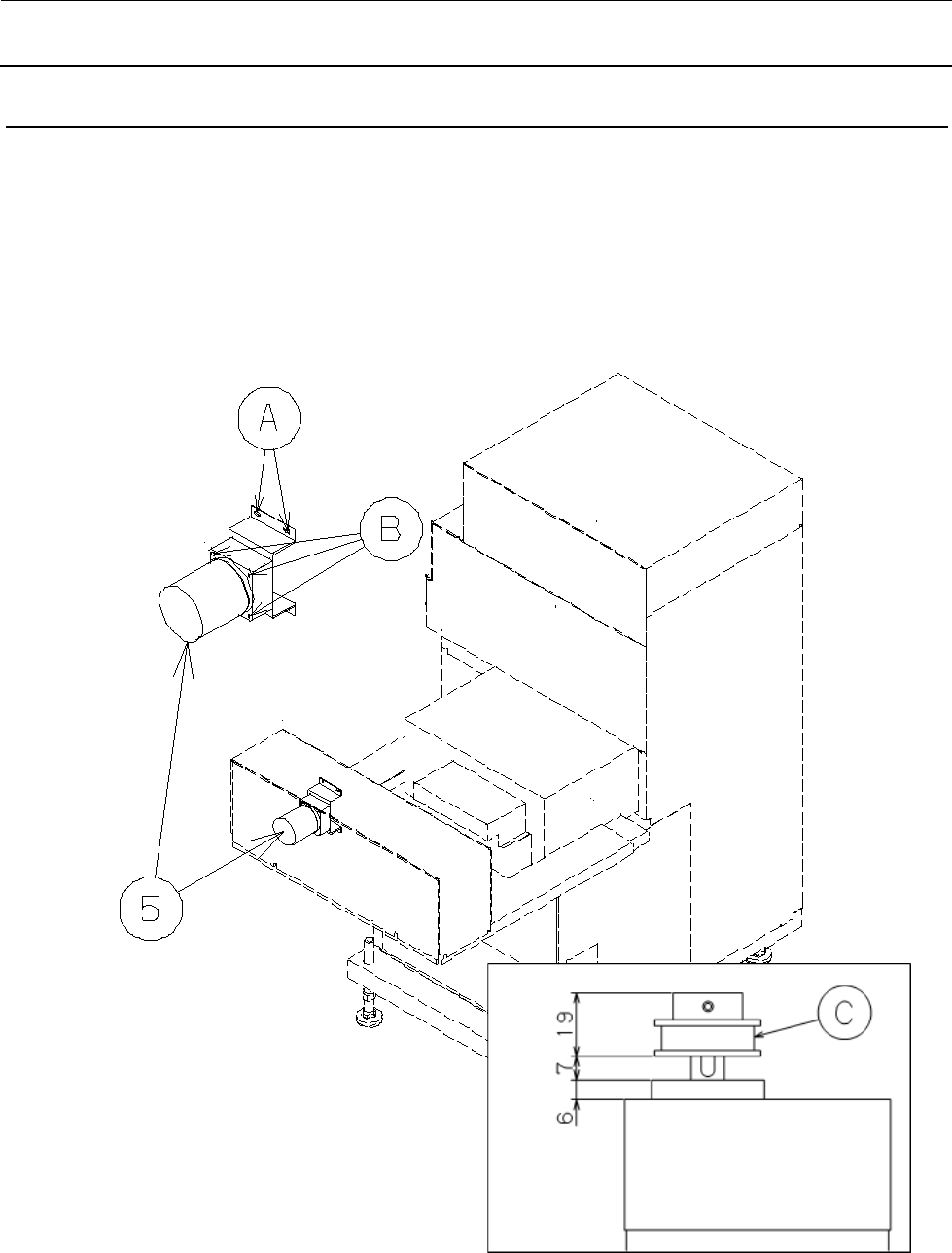

5-6. 传送带电动机的更换
请拆下 C COVER B6D，更换电动机。
请以（A）的螺丝连同托架一起拆下，以（B）的螺丝拆下电动机⑤。
卸下电动机时请小心操作，以免损伤小型马达减速器。
组装时皮带轮（C）要符合图示的尺寸。
⑤传送电动机（货号：40045718）
维修调整要领书
5-7

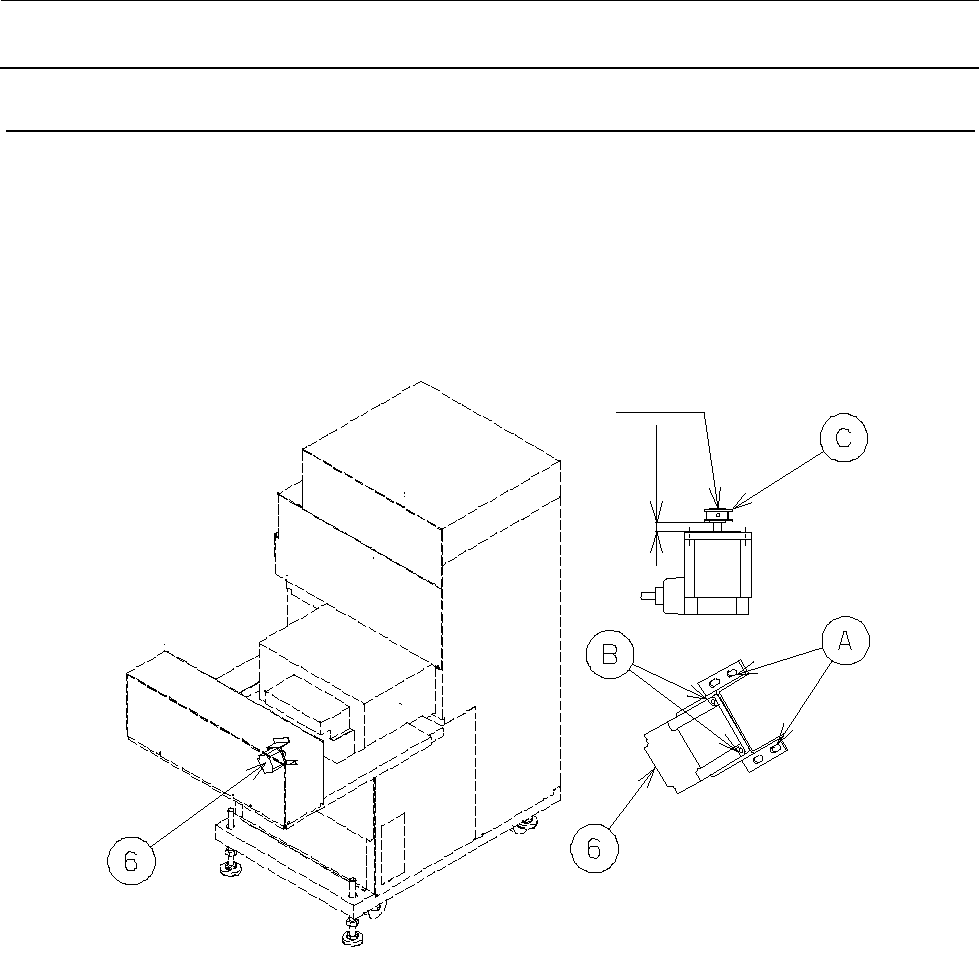

5-7. 自动调整宽度电动机的更换（选项：自动调整宽度）
请拆下 C COVER B6D，更换电动机。
请以（A）的螺丝连同托架一起拆下，以（B）的螺丝拆下电动机⑥。
皮带轮（C）与电动机轴要装配得成为同一平面。
更换后，请进行皮带张力调整。
⑥自动调整宽度电动机（货号：40045712）
同一平面
(8.1mm)
维修调整要领书
6-1
6.
皮带的更换及调整

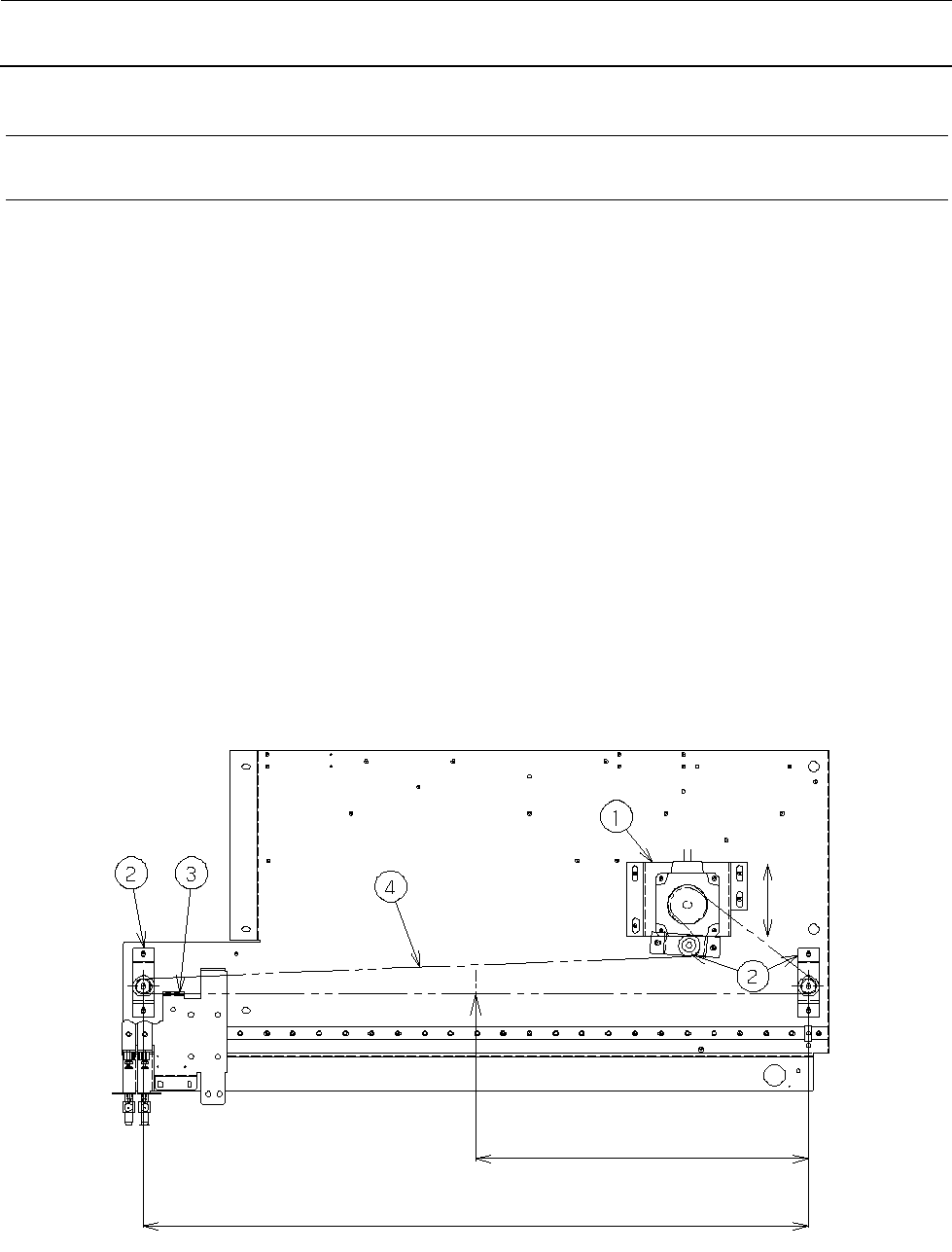

6-1. X 轴皮带的更换及调整（TR6SNR／TR6SNX）
请拆下 XF COVER 及 X COVER，更换皮带。
请松开电动机 BR①的安装螺丝，拆下空转轮 BR②（3 处）。
请拆下皮带 BR③更换皮带④。（安装扭矩：29.4N･cm，螺丝锁定：LOCTITE 粘结剂 277）
更换皮带后，请将滑架向左右移动，检查皮带有无摆动。
如有摆动时，有可能是皮带轮及空转滚柱未成垂直，故请移动空转轮 BR②进行调整。
接着请进行皮带的张力调整。
请将滑架向左端移动后，把电动机 BR①朝箭头方向移动，调整到以下的值。
P=0.98N（100g），挠曲=9mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 632mm
皮带张力： 15.78N（1.61kgf）
④X 皮带 6S（货号：E2028723000）
(316mm)
(632mm)
