维修调整要领书
6-9

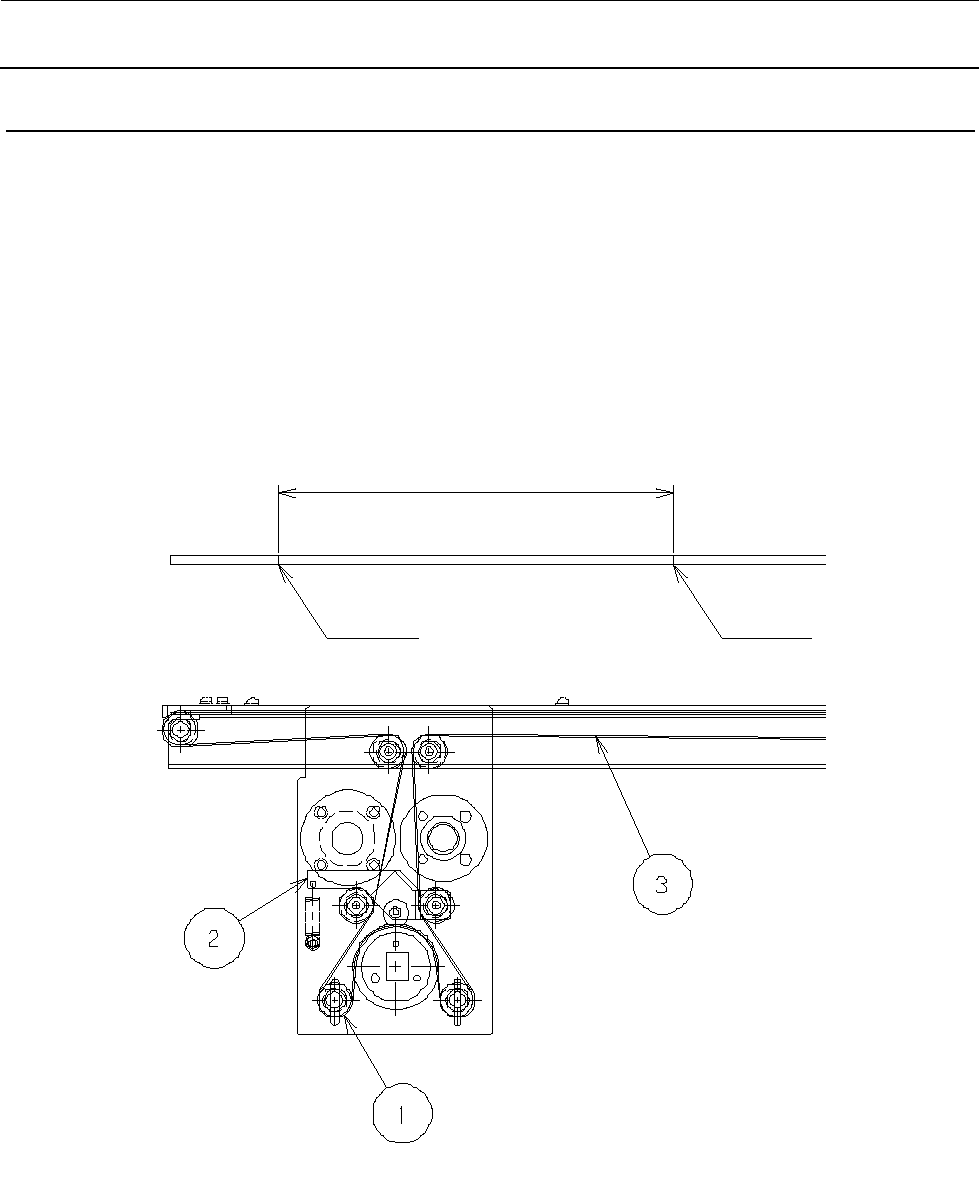

6-9. 传送皮带的更换及调整
请松缓传送皮带轮①。
请稍稍抬起夹送辊 BR②，更换传送皮带③。
在不对新的传送皮带施加张力的状态下，以万能笔于 200mm 的位置上画上记号。
安装新的传送皮带，利用传送皮带轮①调整张力。这时标记的位置请调整为 201～202mm。
③C 皮带 6S（货号：E3111723000）（TR6SNX、TR6SXLX）
C 皮带 6D（货号：E3111723000）（TR6SNV）
200mm→201～202mm
マーク
マーク
标记
标记
维修调整要领书
7-1
7.
气动部件的更换

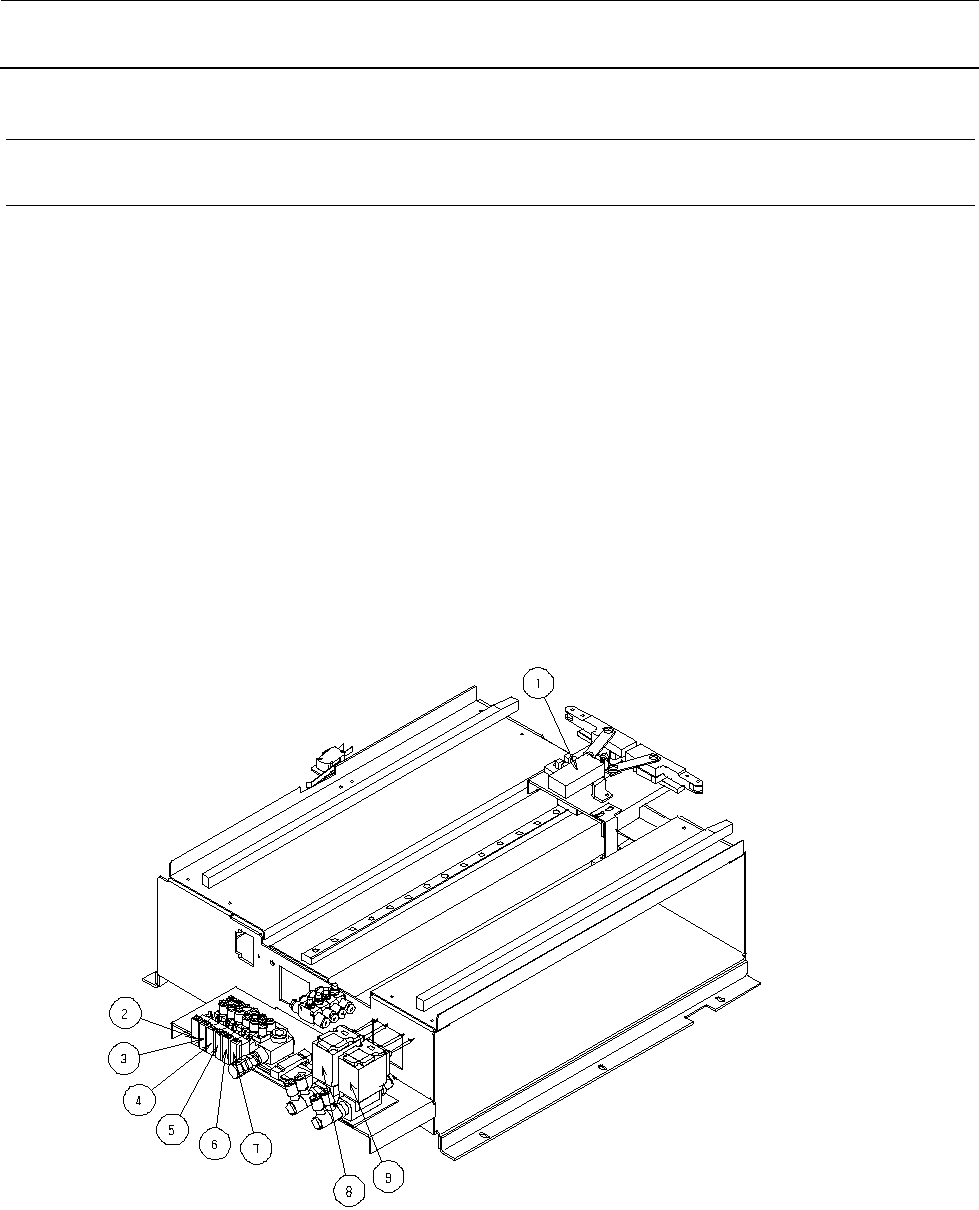

7-1. Z 装置部的气动部件配置图
①气缸 Y HOLDER（货号：PA1001524A0）
②电磁阀 BAGL（货号：PV150209300）
③电磁阀 BAGR（货号：PV150209300）
④电磁阀 PADL（货号：PV150209300）
⑤电磁阀 PADR（货号：PV150209300）
⑥电磁阀 Y HOLDER（货号：PV150209300）
⑦电磁阀 闸门（货号：PV150209300）
⑧电磁阀 Y HOLDER（货号：HM001780010）（选配：低速 2 模式）
⑨电磁阀 闸门（货号：HM001780010）（选配：低速 2 模式）
维修调整要领书
7-2
7-2. 托盘卡盘气缸的更换
请拆下气缸①止动螺丝更换气缸。
请在气缸①的拉回侧行程末端将 Y LINK BASE（A）朝箭头方向推压，调整到下图所示的尺寸。
更换后，请进行托盘传感器的调整。
再有，如利用调试模式的 Y Holder 执行单独动作，操作面板上会显示“打开”、“关闭”的动作时间，
请调整速度控制器使“打开”为 96±10msec，“关闭”为 75±10msec。
进行调整时的状态应该是，在托盘座板拉出位置上 Y 夹持器的轴承进入托盘座板的缺口。
①气缸 Y HOLDER（货号：PA1001524A0）
20.0
～
20.5
