维修调整要领书 7-8 7- 8. X 轴电磁阀的更换 请卸下本体护罩，更换各个电磁阀。 ⑤电磁阀 HEAD2 （货号： PV150209300 ） ⑥电磁阀 HEAD 1 （货号： PV150209300 ）
维修调整要领书
7-7
7-7. X 轴真空吸盘的更换
更换 X 装置的吸盘时，请勿让轨道部受到负载。

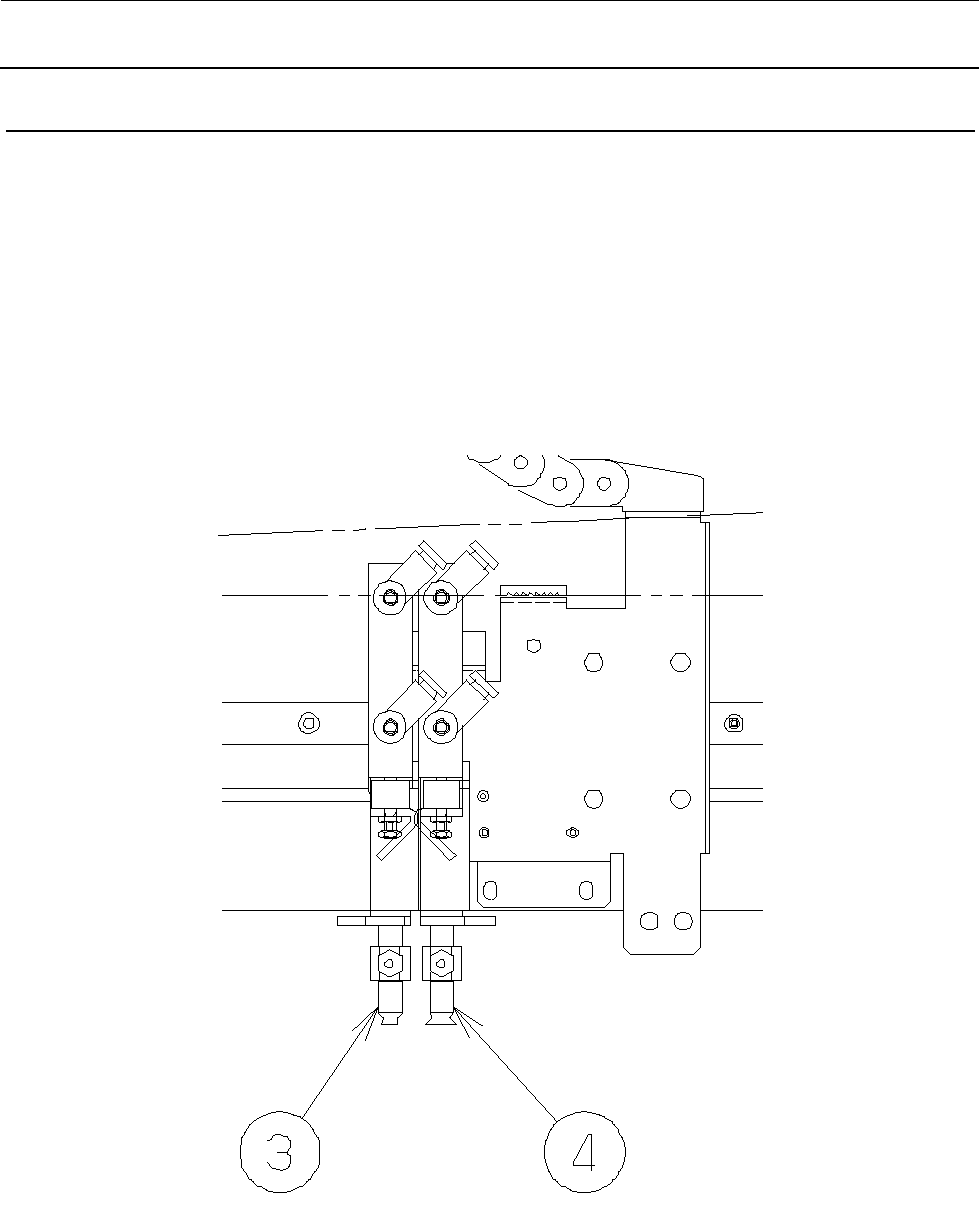

③真空吸盘 HEAD2（货号：PX500060000）
④真空吸盘 HEAD1（货号：PX500062000）
维修调整要领书
7-8
7-8. X 轴电磁阀的更换
请卸下本体护罩，更换各个电磁阀。
⑤电磁阀 HEAD2（货号：PV150209300）
⑥电磁阀 HEAD1（货号：PV150209300）
维修调整要领书
7-9
7-9. X 轴真空发生器的更换
请拆下 X 护罩更换 EJECTOR。
更换后请进行下述调整。
请将气压设置为 0.5Mpa。
如在 HEAD L 启用真空的状态（调试模式，贴装头吸附阀）下将压力设置用微调电容器向 L 侧逐步旋
转，会有 LED 亮灯的位置。（LED 熄灯的附近即是真空压力最低的地方。）
并且，如果堵住 HEAD L 的吸盘前端，向 H 侧逐步旋转，会有 LED 熄灯的位置。
压力设置微调电容器要设置在 LED 亮灯处与熄灯处的中央位置。
HEAD R 也进行同样调整。
调整 HEAD 真空发生器的破坏流量
如在 HEAD 送风的状态下将破坏流量调节针逐步顺时针旋转，将变为不送风的状态。从这一状态出发
逆时针旋转 45°调整。
⑦HEAD L EJECTOR（货号：40045132）
⑧HEAD R EJECTOR（货号：40045133）
LED
压力设置微调电容器
破坏流量
调整针
