维修调整要领书 1-4 1- 4. 水平调整 请把水平仪放在传送带的轨道上进行水平调整。 请调整到相对于水平仪的刻度的± 2 刻度以内。 （使用的水平仪为 1Div=0.05mm ／ M ） 水平仪
维修调整要领书
1-3

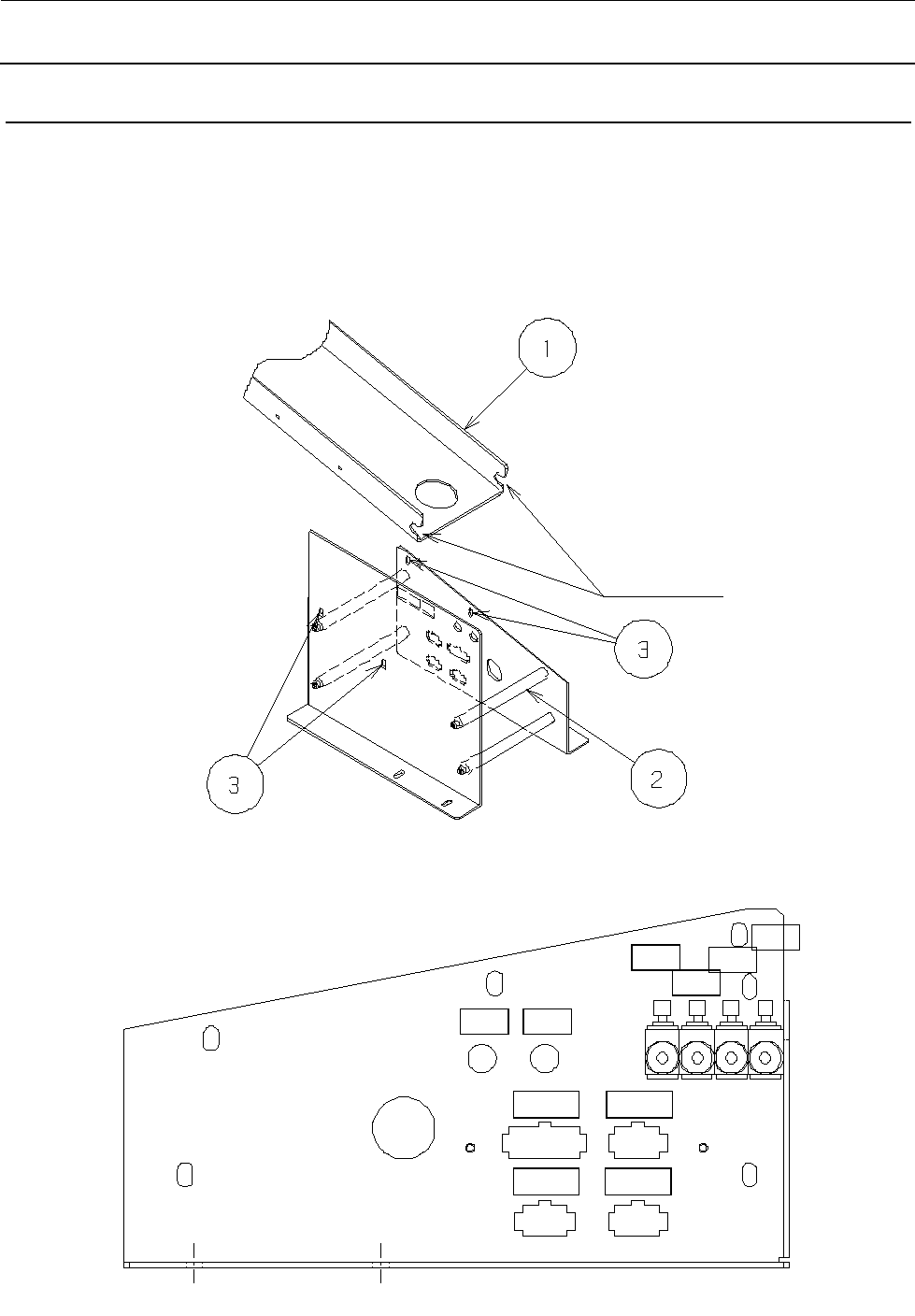

1-3. 梭动器装置的安装
将 S BASE①的 U 形槽部分深深插入 S BASE JOINT SH②。
用梭动器安装螺丝③（4 个）安装梭动器。
将空气管子和连接器插入图示的标记位置。
S BASE Ｕ溝
CN005
CN039
CN040
CN042
BGAR
BGAL
PADR
PADL
VACL
VACR
S BASE U
形槽
维修调整要领书
1-4

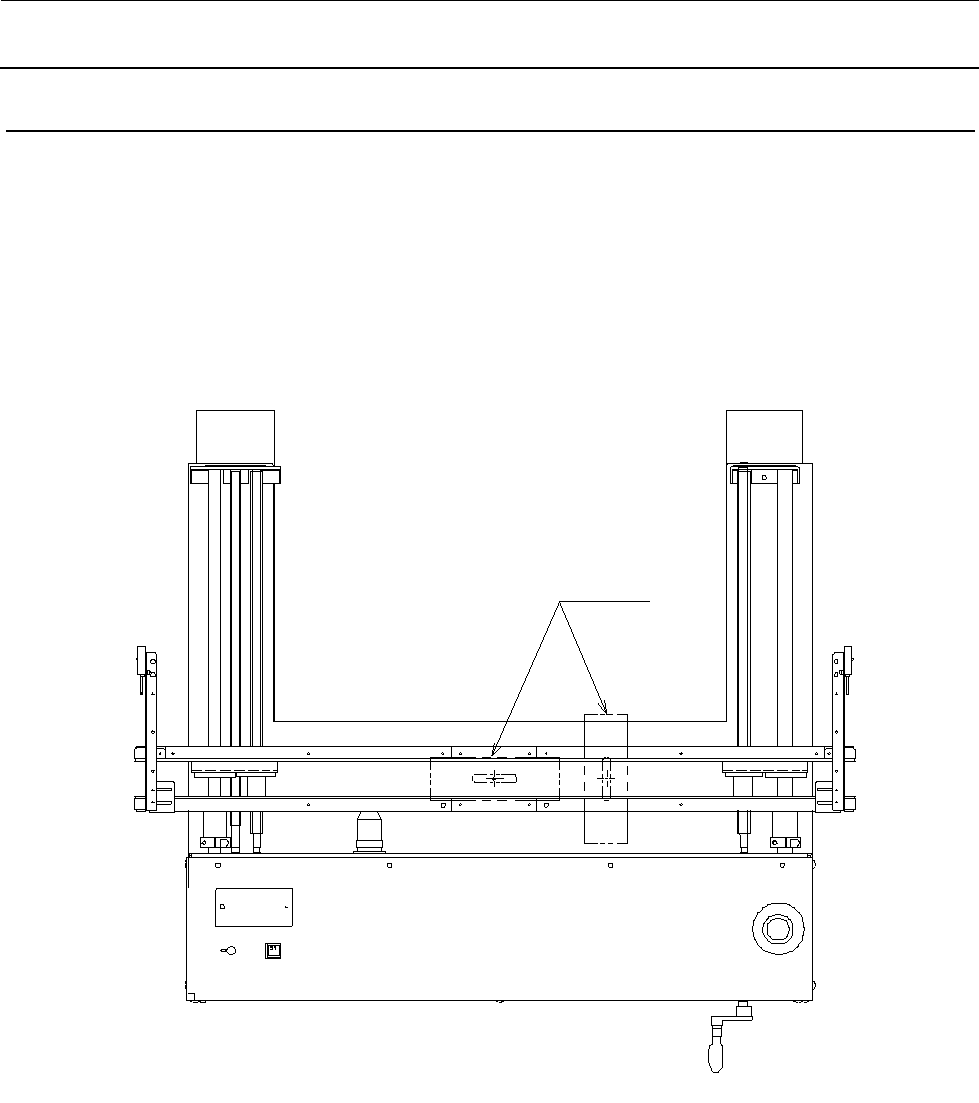

1-4. 水平调整
请把水平仪放在传送带的轨道上进行水平调整。
请调整到相对于水平仪的刻度的±2 刻度以内。
（使用的水平仪为 1Div=0.05mm／M）
水平仪
维修调整要领书
1-5

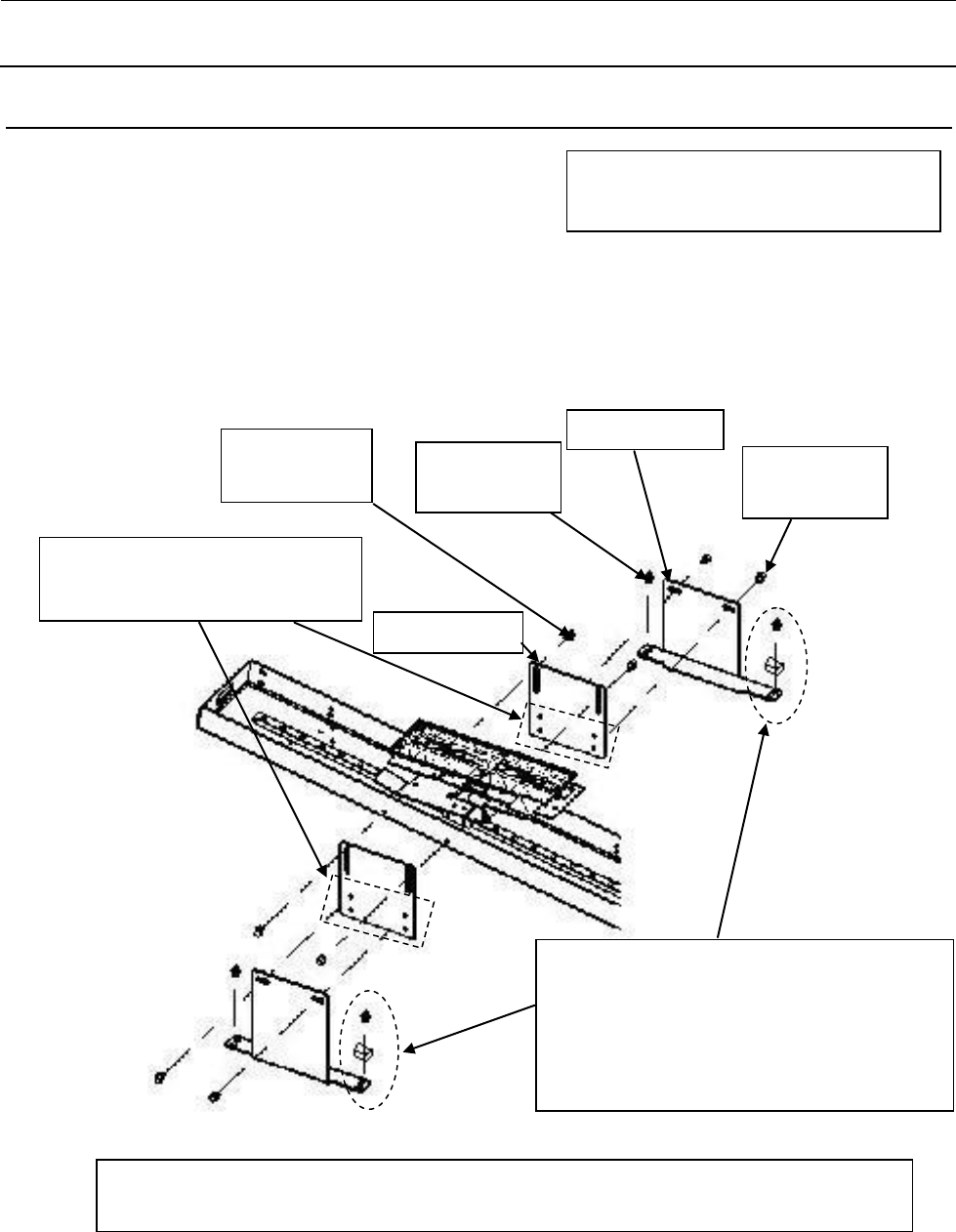

1-5. 梭动器装置和贴片机的固定
贴片机和 MTC 的高度、前后位置调整好以后，请用下图所示的梭动器支承部件把进入贴片机内部分
的梭动器装置予以固定。
作业对象：
TR6SNX
、
TR6SXLS
TR6SNV 则不需要进行。
L
规格时，请先拆下
GX-10
内部的线束固定
座的束线箍，并拆下固定座，再从新与
S_BASE_PL 一起旋紧固定（固定座请更换
为 MTC 附带的内 6 角螺栓 M4×10）。固
定后，请用束线箍从新固定线束。
L 规格时请固定于上侧的螺丝孔，
XL 规格则为下侧。
（注）
MTC
从贴片机主机体中卸下时，务必要先卸下上述的梭动器支承部之后再拆卸。
内
6
角螺栓
M4×10
S_BASE_BR
S_BASE_PL
内
6
角螺栓
M4
×
10
内
6
角螺栓
M4×6
