维修调整要领书
6-7
6-7. 传送驱动皮带的更换及调整
请拆下 C COVER B6S 及 C COVER A6S。
请拆下电动机 BR①，更换皮带②。
更换后，请进行皮带张力调整，调整为以下值。
P=2.94N（300g），挠曲=1mm
※ 使用声波式皮带张力计时
单位重量： 0.00245N／cm
2
皮带宽度： 9mm
跨距： 81mm
皮带张力： 44N（4.5kgf）
②C 皮带 252-3GT（1650-3GT）（货号：E1614717000）
４０．５ｍｍ
８１ｍｍ
维修调整要领书
6-8

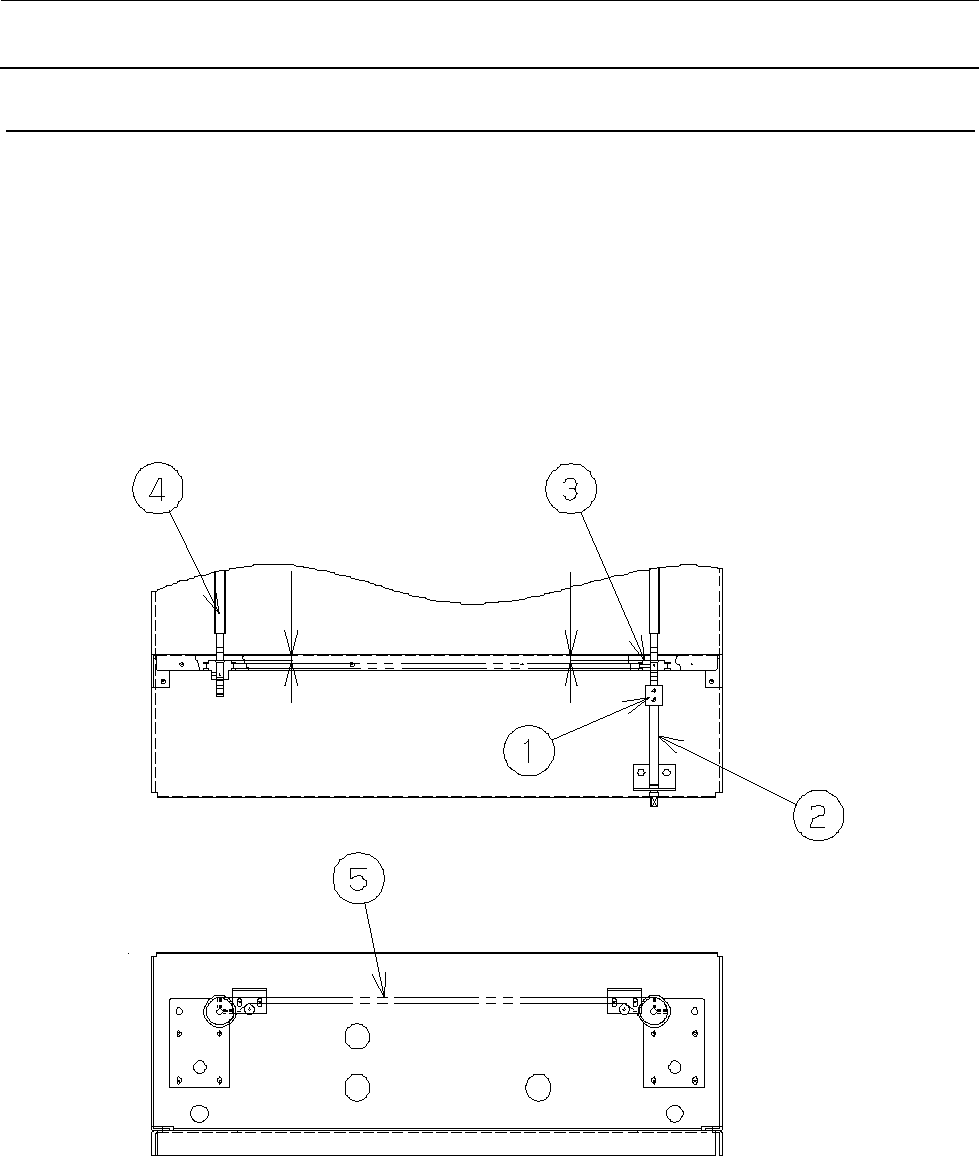

6-8. 传送轨道开闭用皮带的更换及调整
请拆下 C COVER B6S。
请取下联轴节①的止动螺丝，拆下手柄 SH②。请取下皮带轮③、④的止动螺丝，连同皮带轮一起拆
下皮带⑤进行更换。
皮带轮的位置请组装成下图的尺寸（5mm）。
并且，请用皮带轮④进行调整，要使传送轨道达到平行（螺母部分之左右的差在 0.2mm 以内）。
⑤C 皮带 1130（货号：E2224723000）（TR6SNX, TR6SNV）
C 皮带 1234-2GT-6（货号：E4405717000）（TR6SXLX）
5 mm
5 mm
维修调整要领书
6-9
6-9. 传送皮带的更换及调整
请松缓传送皮带轮①。
请稍稍抬起夹送辊 BR②，更换传送皮带③。
在不对新的传送皮带施加张力的状态下，以万能笔于 200mm 的位置上画上记号。
安装新的传送皮带，利用传送皮带轮①调整张力。这时标记的位置请调整为 201～202mm。
③C 皮带 6S（货号：E3111723000）（TR6SNX、TR6SXLX）
C 皮带 6D（货号：E3111723000）（TR6SNV）
200mm→201～202mm
マーク
マーク
标记
标记
