维修调整要领书
4-10

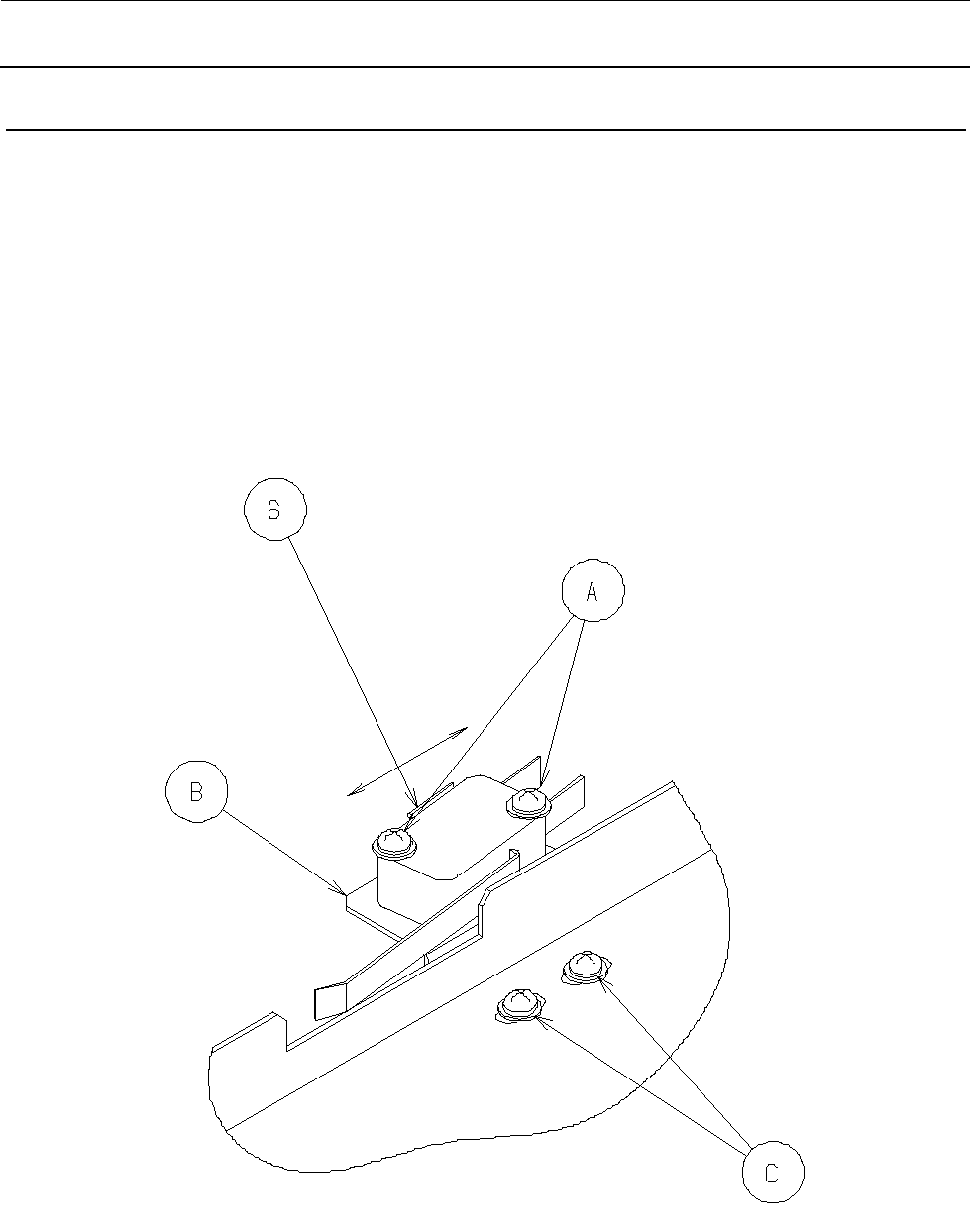

4-10. 托盘拉出检知（+）开关的更换及调整
请将传送带的轨道调到最小宽度之后，拆下 Y COVER 更换传感器。
请利用 A 的安装螺丝拆下托盘拉出检知（+）开关⑥予以更换。
更换后请确认，在拉出托盘座板的状态下托盘拉出检知（+）开关⑥会 ON。如不变为 ON 时，请松开
安装螺丝 C，将 Y 托盘开关托架 B 朝箭头方向移动，调整到可变为 ON。
⑥托盘拉出检知（+）（货号：HA001310000）
维修调整要领书
4-11
4-11. X 装置传感器布置图
①X 轴原点传感器（货号：HD00057000A）
②X 负向极限检知（货号：40045713）
③X 正向极限检知（货号：40045713）
④贴装头 R 下降传感器（货号：40045127）
⑤贴装头 R 上升传感器（货号：40045127）
⑥贴装头 L 下降传感器（货号：40045126）
⑦贴装头 L 上升传感器（货号：40045126）
※④⑤及⑥⑦是一套。
维修调整要领书
4-12
4-12. X 轴原点、负向极限、正向极限传感器的更换及调整
请拆下 XF COVER 及 X COVER，更换传感器。
更换传感器后，仅原点传感器要进行以下检查。
请通过调试模式之“19. XYZ ADJ”的“H.P Offset”确认与梭动器的吸盘无偏离。
①X 轴原点传感器（货号：HD00057000A）
②X 负向极限检知（货号：40045713）
③X 正向极限检知（货号：40045713）
