6-2. Y 轴皮带的更换及调整
请将传送带的轨道调到最小宽度之后拆下 Y COVER。
拆下 Y RAIL BASE A 更换皮带。（参照 5-4）
请拆下空转轮 BR①，接着拆下皮带 BR②更换皮带。（安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换皮带后，请将滑架向左右移动，检查皮带有无摆动。
如有摆动时，有可能是空转滚柱未成垂直，故请移动空转轮 BR①进行调整。
接着请进行皮带的张力调整。

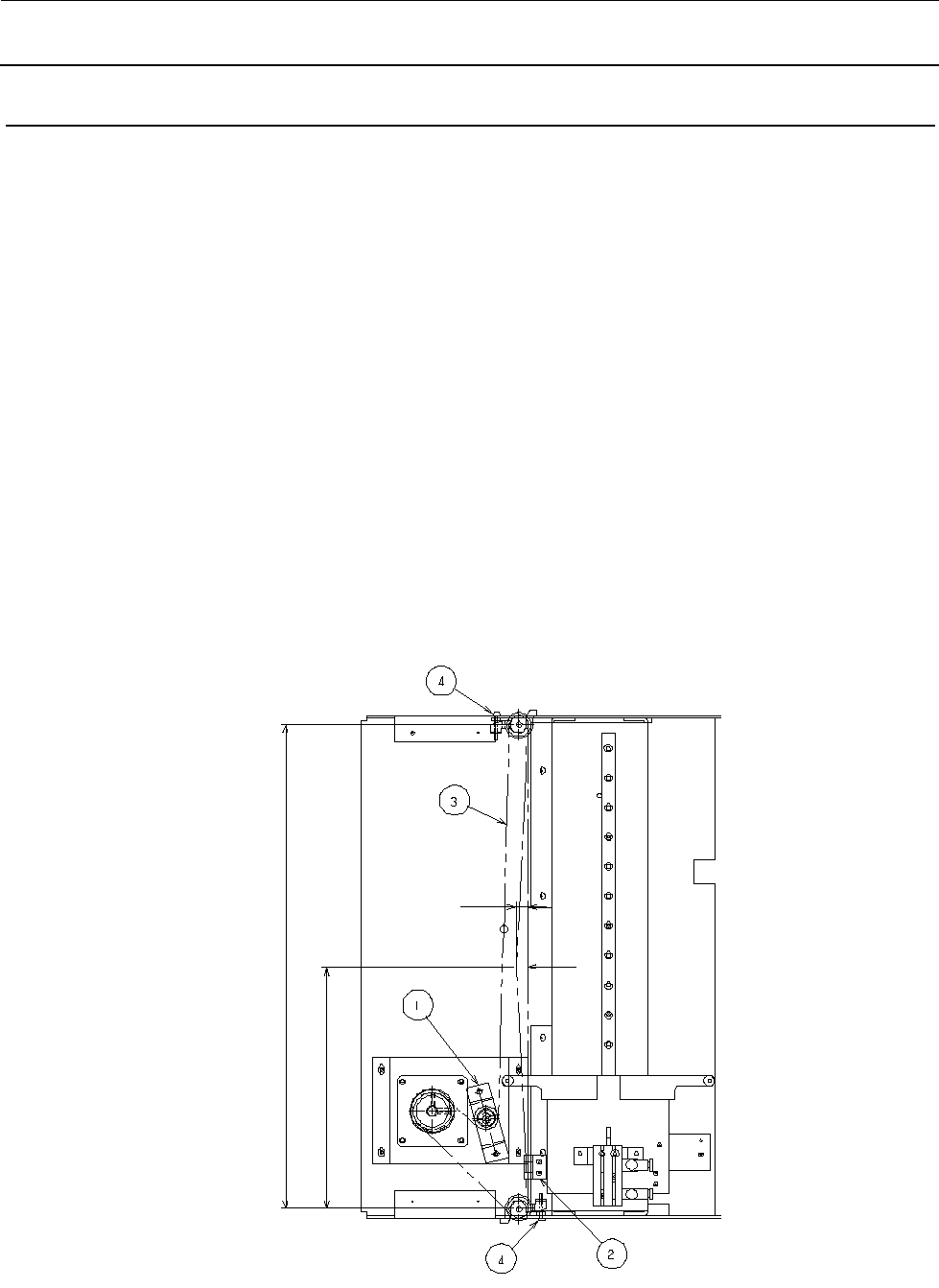

将滑架移动到下图所示位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=5mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 409.3mm
皮带张力： 16N（1.6kgf）
③Y 皮带（货号：E1210717000）
４０９．３mm
２０４mm
５ｍｍ
P=0.98
N
维修调整要领书
6-3
6-3. 梭动器皮带（TR6SNR 标准）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=8mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 586mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（货号：E2126723000）
５８６ｍｍ
２９３ｍｍ
维修调整要领书
6-4
6-4. 梭动器皮带（TR6SER Ex 尺寸及 TR6SNV）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=9mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 663.6mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（E）（货号：E21234723000）
６６３．６ｍｍ
３３１．８ｍｍ
