维修调整要领书 3-4 3- 3. 电路保护器的更换拆下 A 部的螺丝后即可连同托架向身前拉出。请按照下表更换为相同额定值的部件。名称额定货号适用 CP1 3A HA005240000 主电源 CP2 10A HA00524000C 伺服驱动器 CP4 5A HA00524000A X 轴脉冲驱动器 CP5 5A HA00524000A Y 轴脉冲驱动器 CP6 5A HA00524000A 梭动器轴脉冲驱动器 CP7 3A…

维修调整要领书

3-3

3-2. 电气部分布置图（CE 规格机）

No.

货号

品名

备注

HB001430000

安全继电器装置

HB001390000

继电器

E9641040000

继电器

MY2 DC24V

维修调整要领书

3-4

3-3. 电路保护器的更换

拆下 A 部的螺丝后即可连同托架向身前拉出。

请按照下表更换为相同额定值的部件。

名称

额定

货号

适用

CP1

HA005240000

主电源

CP2 10A HA00524000C

伺服驱动器

CP4 5A HA00524000A

X 轴脉冲驱动器

CP5 5A HA00524000A

Y 轴脉冲驱动器

CP6 5A HA00524000A

梭动器轴脉冲驱动器

CP7 3A HA005240000

传送电动机

CP1

CP7

CP6

CP5

CP4

CP2

维修调整要领书

3-5

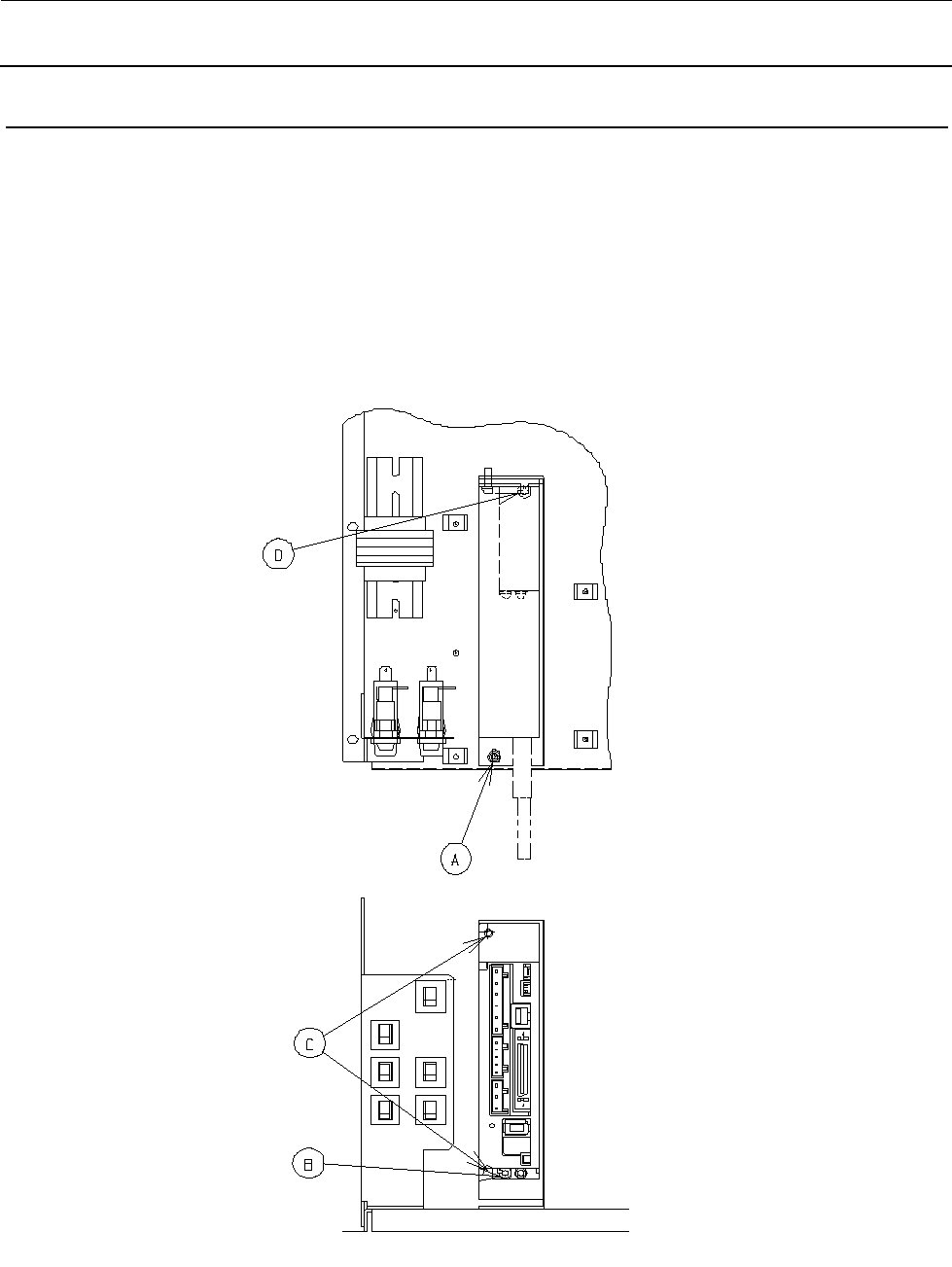

3-4. AC 伺服驱动器的更换

请拆下驱动器的连接器。

拆下 A 部的螺丝，将驱动器连同托架拉出。（此时 B 部还连着 FG 线，故请注意）

拉出到能够取下 B 部 C 部螺丝的位置后，请拆下 B 部 C 部的螺丝并更换驱动器。

更换后，请将 D 部的轴位螺丝嵌入托架的缺口，用 A 部的螺丝固定之。

※输入参数需要专用软件。
