维修调整要领书 3- 24 3- 11. TRAY LED P CB 的更换（选项：元件用尽显示开关）拆下 SW BOX R 5D ②，取下 TRAY LED PCB ①的螺母③。更换电路板后，进行跨接设定。要安装到上层时，设定为 W1 的 1 ～ 5 ， W2 的 6 ～ 10 。要安装到下层时，设定为 W1 的 11 ～ 15 ， W2 的 16 ～ 20 。 ① TRAY LED （ 10 ） PCB ASM （…

维修调整要领书

3-23

DIPSW9：备设定规格 6

1 ※1：备用

2 ※1：备用

3 ※1：备用

4 ※1：备用

5 ※1：备用

6 ※1：备用

7 ※1：备用

8 ※1：备用

DIPSW10：备设定规格 7

1 ※1：备用

2 ※1：备用

3 ※1：备用

4 ※1：备用

5 ※1：备用

6 ※1：备用

7 ※1：备用

8 ※1：备用

(3) 参数的初始化

按住 HOD 的“ ONLINE”按钮和“ ↑”按钮并同时启动装置，将成为 EEPROM Default Set 模式。

＜参数初始化的流程＞

1. EEPROM Default set：按下 ENTER

2. EEPROM Default set Sure?：按下 ENTER

3. EEPROM Writing：无操作地等待

4. Power OFF：请断开电源

(4)

参数的输入

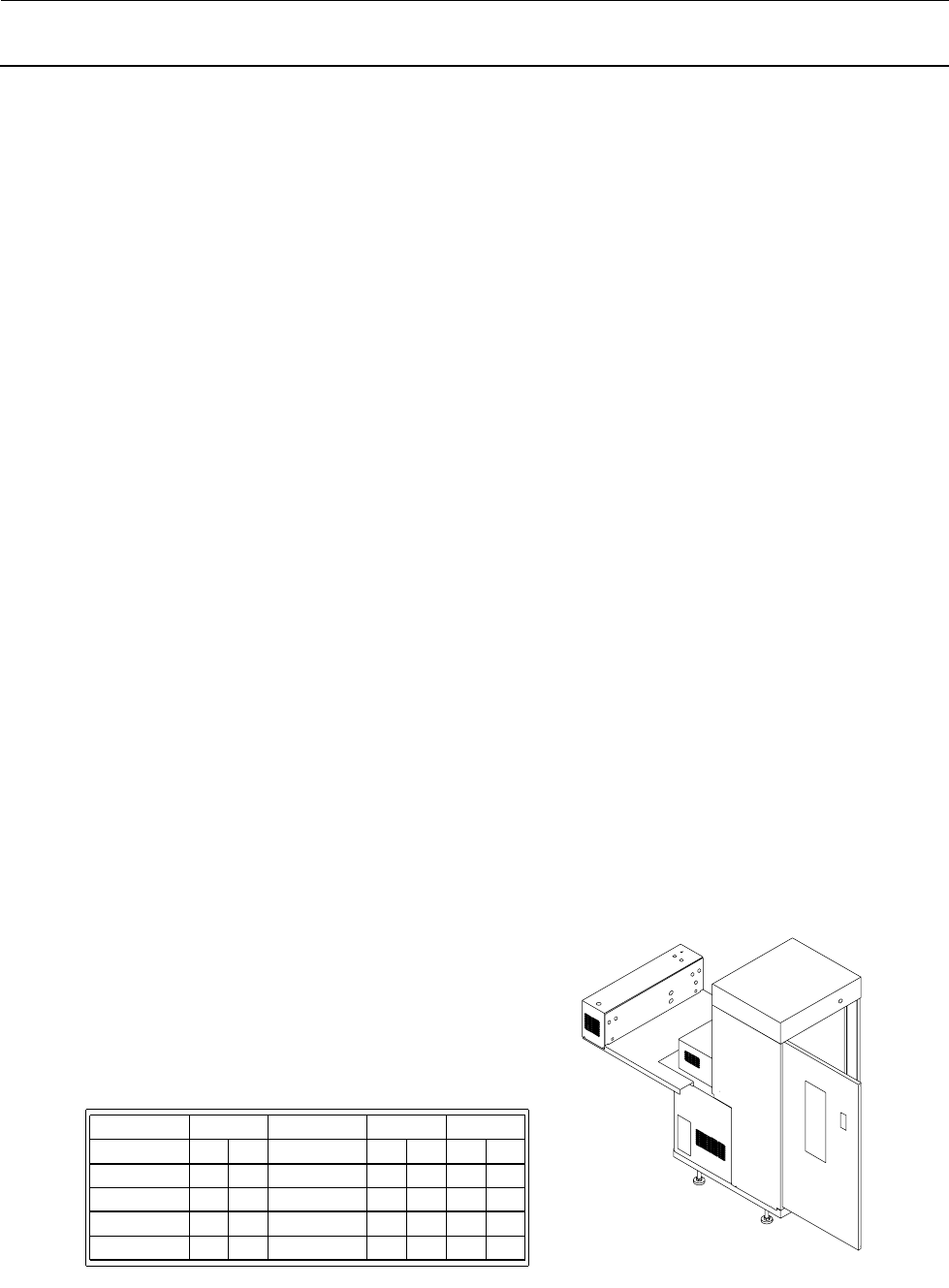

打开门，该部分贴有标牌，上面载明已设定的参数。

请通过调试模式的“19. YYZ Unit Adjustment”输入参数。

＜XYZ 装置调整的流程＞

1. Tray Pos：无参数输入

2. H.P Offset：输入 Shuttle1 的值

3. Tray Ref ADJ：输入 Head2 的值

4. No.1 Head ADJ：输入 Head1 的值

5. Spot ADJ：输入 Spot 的值

6. Pad Confirm：无参数输入

STK1

STK2

Shuttle 1

Shuttle 2

Head 1

Spot

Head 2

X Data

Y Data

***

维修调整要领书

3-24

3-11. TRAY LED PCB 的更换（选项：元件用尽显示开关）

拆下 SW BOX R 5D②，取下 TRAY LED PCB①的螺母③。

更换电路板后，进行跨接设定。

要安装到上层时，设定为 W1 的 1～5，W2 的 6～10。

要安装到下层时，设定为 W1 的 11～15，W2 的 16～20。

① TRAY LED（10）PCB ASM（货号：40042216）

维修调整要领书

3-25

3-12. MAIN PCB 连接器的插入位置（TR6SNR）

・40046222、40095247、40137756

・40169057

CN4

CN1

CN6

CN2

CN5

CN3

CN10

CN21

CN16

CN11

CN22

CN12

CN17

CN9

CN23

CN18

CN13

CN19

CN20

CN15

CN14

CN129

CN7

CN232

CN4

CN1

CN6

CN2

CN5

CN3

CN10

CN21

CN16

CN11

CN22

CN12

CN17

CN9

CN23

CN1

CN19

CN2

CN15

CN14

CN129

CN7

CN232

CN422
