维修调整要领书
3-24
3-11. TRAY LED PCB 的更换（选项：元件用尽显示开关）

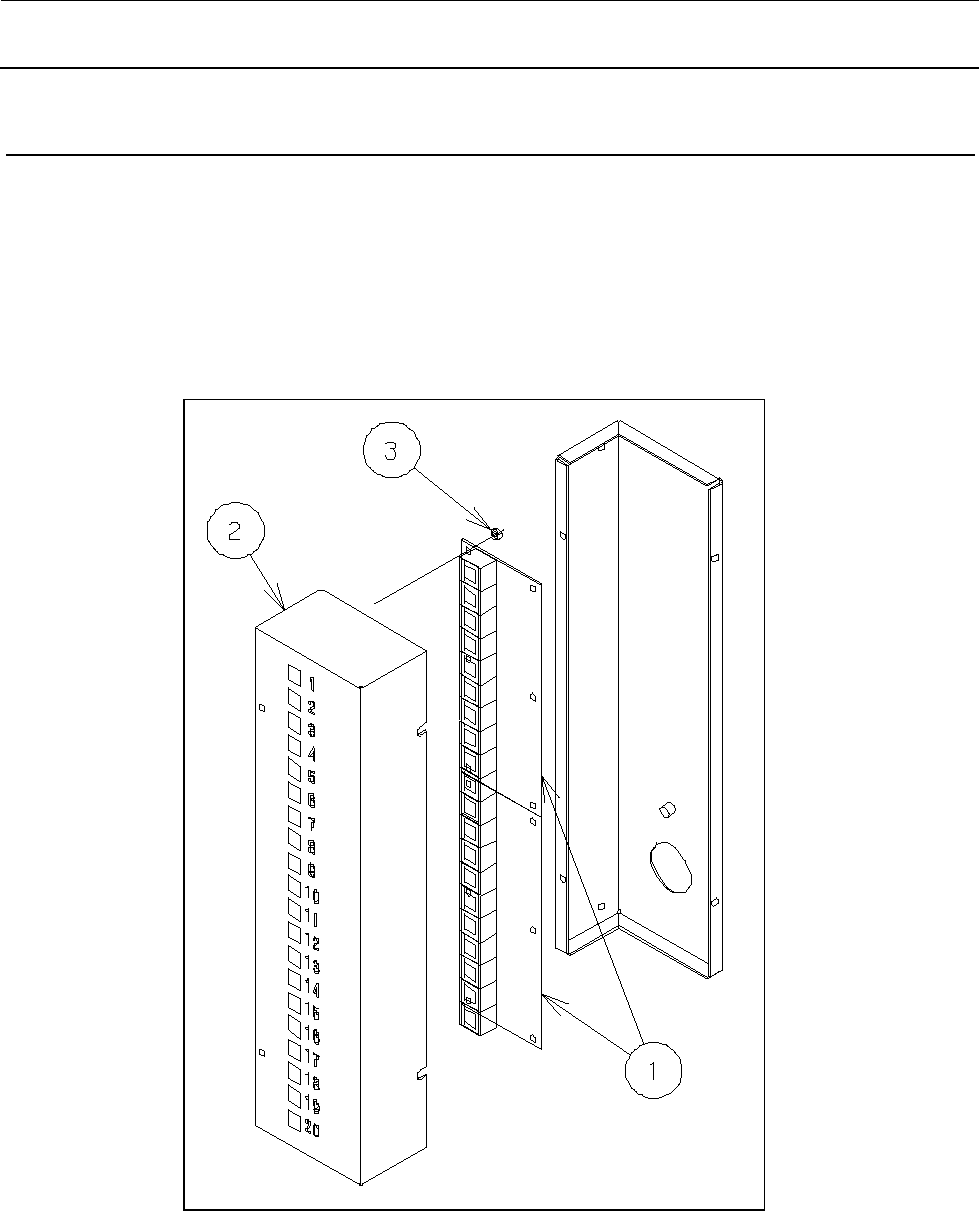

拆下 SW BOX R 5D②，取下 TRAY LED PCB①的螺母③。
更换电路板后，进行跨接设定。
要安装到上层时，设定为 W1 的 1～5，W2 的 6～10。
要安装到下层时，设定为 W1 的 11～15，W2 的 16～20。
① TRAY LED（10）PCB ASM（货号：40042216）
维修调整要领书
3-25
3-12. MAIN PCB 连接器的插入位置（TR6SNR）
・40046222、40095247、40137756
・40169057
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN18
CN13
CN19
CN20
CN15
CN14
CN129
CN7
CN232
CN4
CN1
CN6
CN2
CN5
CN3
CN10
CN21
CN16
CN11
CN22
CN12
CN17
CN9
CN23
CN1
CN1
CN19
CN2
CN15
CN14
CN129
CN7
CN232
CN422
CN
24
CN
25
CN
27
CN
26
CN
29
CN
30
CN
28
维修调整要领书
3-26
CN1：AWC PCB
CN2：CONVEYOR PCB
CN3：SCN PCB
CN4：SCN PCB
CN5：SCN PCB
CN6：SCN PCB
CN7：PSU
CN9：HOD BOX
CN10：TRAY LED PCB(OP)
CN11：S DRIVER
CN12：
CN13：
CN14：Z RESISTANCE、RLY3、RLY5
CN15：RLY2
CN16：X DRIVER
CN17：ZM DRIVER
CN18：ZM BRAKE
CN19：RLY6
CN20：RLY1
CN21：Y DRIVER
CN22：I/F CABLE
CN23：SLOW PCB(OP)
CN24：
CN25：
CN26：
CN27：
CN28：
CN29：
CN30：
CN129：
CN232：
CN422：
