维修调整要领书 4- 19 4- 19. COVER OPEN SW ASM 的更换及调整（ CE 机） 请拆下 XF COVER 及 X COVER ，更换传感器。 请更换 COVER OPEN SW ASM ①。 初始化时请确认联锁上锁。 ① COVER OPEN SW ASM （货号： 40045206 ）
维修调整要领书
4-18

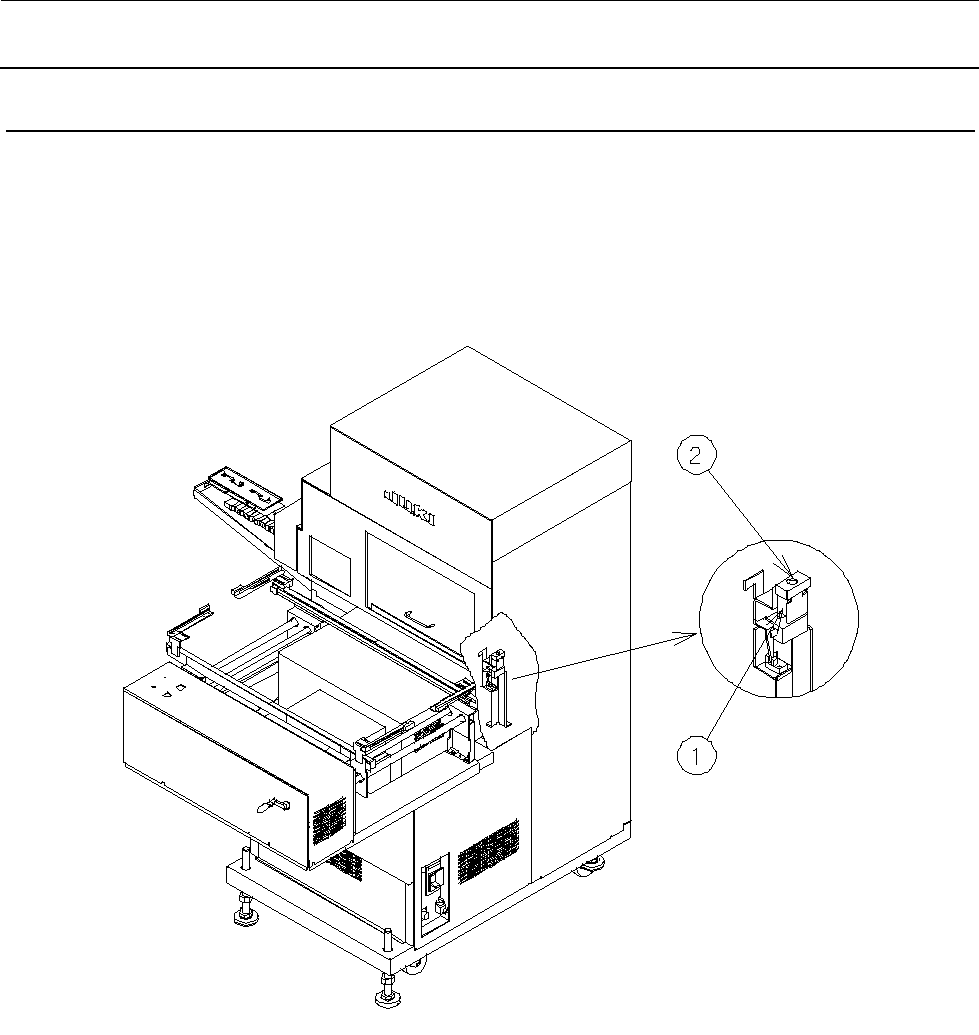

4-18. 护罩联锁开关的更换及调整（标准）
请拆下 XF COVER 及 X COVER，更换传感器。
请拆下 DOOR 开关 CV②，更换护罩联锁开关①。
初始化时请确认联锁上锁。
①护罩联锁开关（货号：HA00379000A）
维修调整要领书
4-19

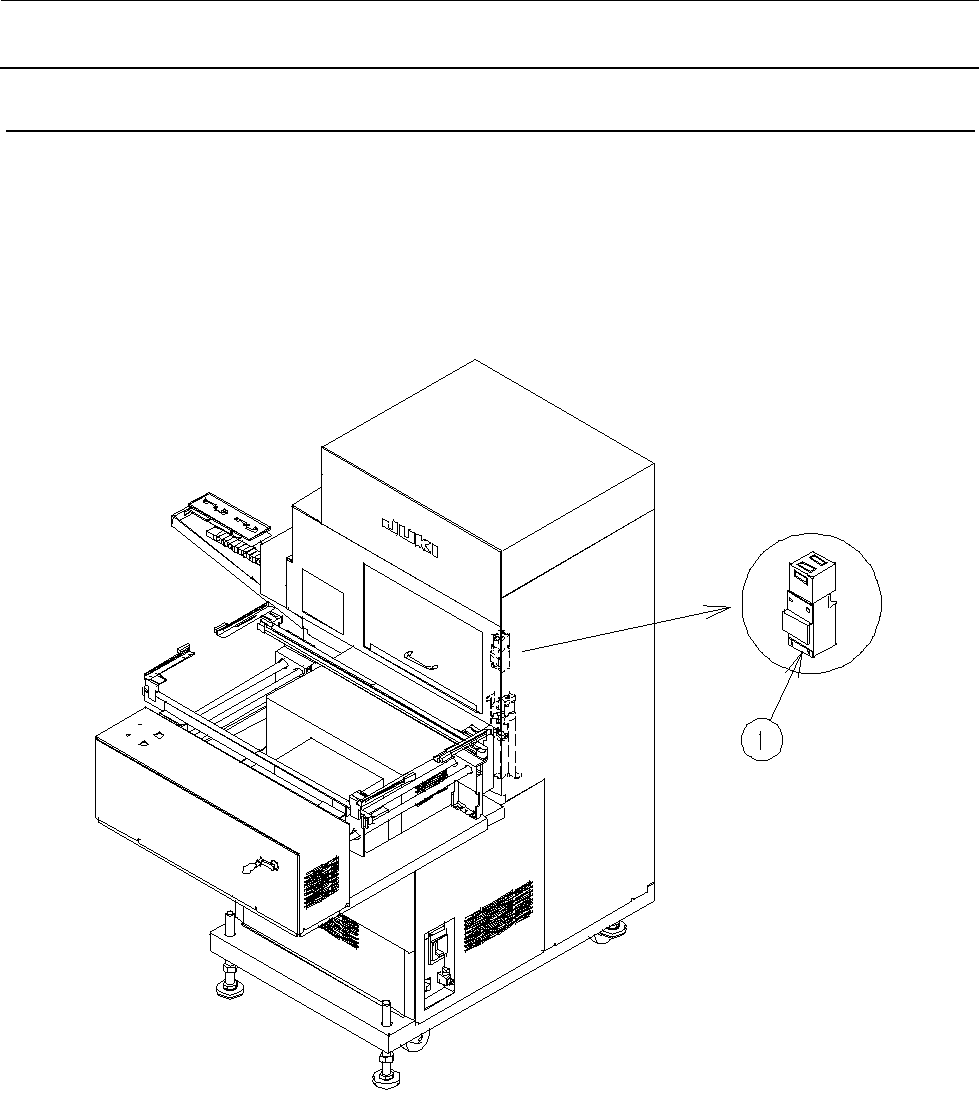

4-19. COVER OPEN SW ASM 的更换及调整（CE 机）
请拆下 XF COVER 及 X COVER，更换传感器。
请更换 COVER OPEN SW ASM①。
初始化时请确认联锁上锁。
①COVER OPEN SW ASM（货号：40045206）
维修调整要领书
4-20
4-20. 门传感器布置图
①门 M 锁定检知（货号：HD00057000A）
②门打开传感器（货号：HD001710000） ※仅适用于标准机
③门打开传感器（货号：HA004550030） ※仅适用于 CE 机
