维修调整要领书
1-7
1-7. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
电源电缆插入口
＜MTC 侧＞
请用 MTC 附带的螺丝把 FG 线
固定在电源电缆插入口旁边的
M4 分接头上。
FG
线固定位置
M4
分接头
＜贴片机侧＞
请取下电源电缆插入口的一个螺
丝，与 FG 线一起旋紧。
电源电缆插入口
FG 线固定位置
M3 分接头
一起固定
维修调整要领书
1-8
1-8. 托盘叠盘箱的安装
请打开门，解除“④锁定手柄”。
请把“①托盘叠盘箱”放在“②叠盘箱底座”上，沿着“③叠盘箱安装导轨”推入内部。
请推“①托盘叠盘箱”的 A 及 B 部分，确认确实已推入到内部之后将“④锁定手柄”锁定。
请关闭门。
*注： 在未供给气源的状态下安装“②托盘叠盘箱”时，请先确认一下“⑤闸门钩”已向箭头方
向关闭。
要是在开放的状态下强行安装托盘叠盘箱，则闸门钩部分会损坏。
A
B
维修调整要领书
2-1
2.

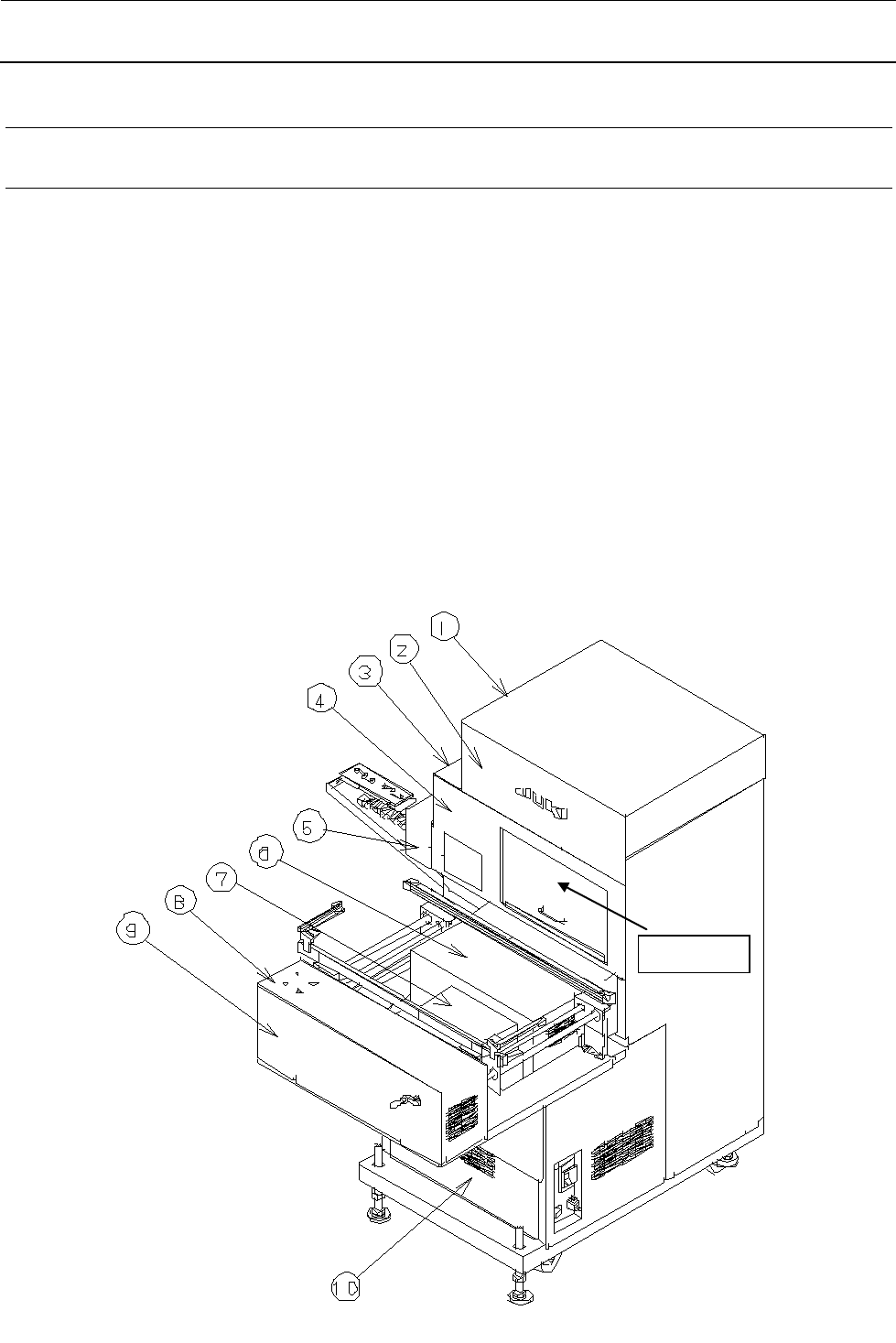

护罩的名称及拆卸方法
2-1. 护罩的拆卸方法
① TOP COVER（40048880） 螺丝 11 个 （②也一起卸下）
② XF COVER 6S（40048887） 螺丝 6 个
③ X SIDE COVER（40048888） 螺丝 7 个
④ X COVER （40048881） 螺丝 6 个 （拆下②之后卸下）
（内侧也有 2 处螺丝）
⑤ S COVER EX（40049321） 螺丝 3 个 （仅 TR6SER 安装）
S COVER XL（40094981） 螺丝 3 个 （仅 TR6SXLX 安装）
S_COVER_10V（40118288） 螺丝 3 个 （仅 TR6SNV 安装）
⑥ Y COVER 6S（40048889） 螺丝 4 个 （X DOOR 的内侧也有 2 处螺丝）
⑦ VALVE COVER（40048805） 螺丝 2 个
⑧ C COVER A6S（40049020） 螺丝 10 个 （拆下⑨之后卸下）
⑨
C COVER B6S（40049021） 螺丝 7 个
⑩ E COVER F（40048890） 螺丝 6 个 40098346 止动垫圈 6 个
X DOOR
