维修调整要领书
2-2

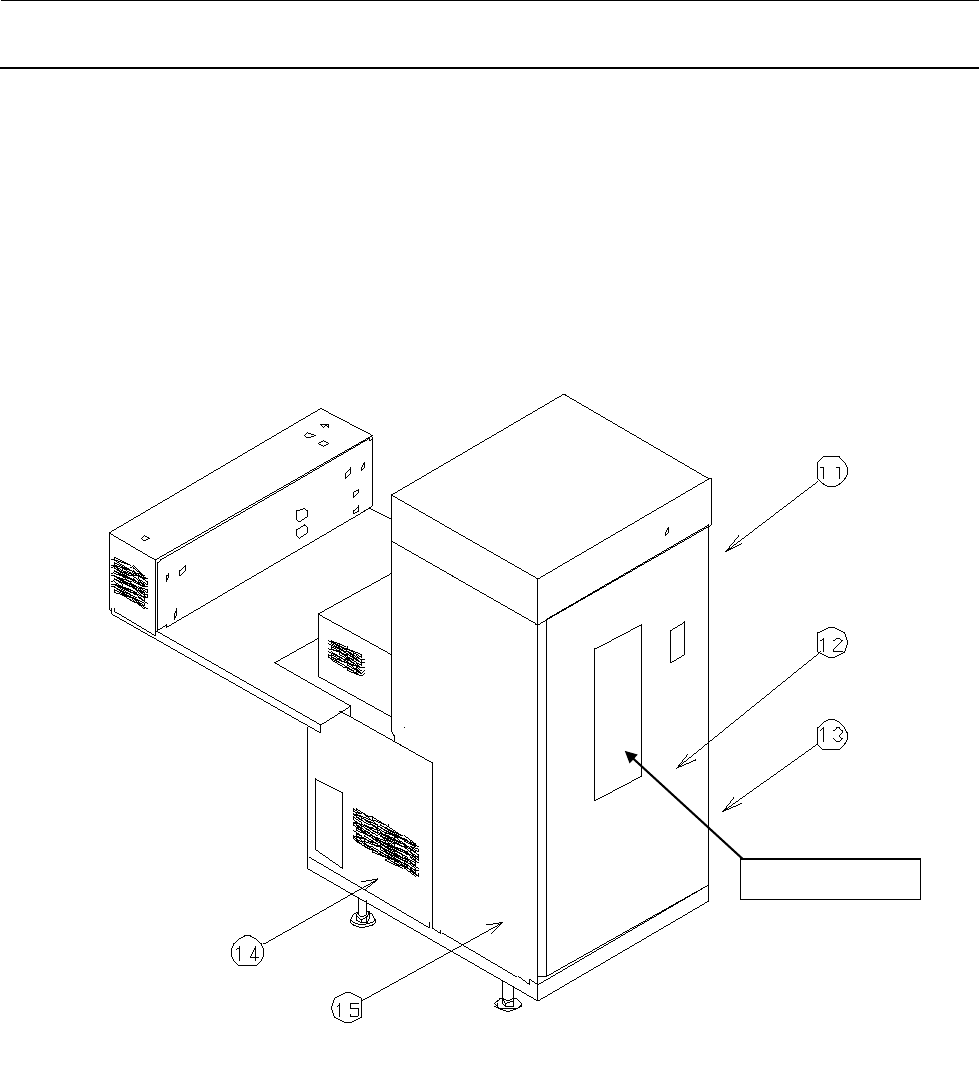

⑪SIDE COVER L（40048879） 螺丝 12 个 （③也一起卸下）
⑫DOOR 6S（40048891） 螺丝 4 个
⑬E COVER L（40048879） 螺丝 5 个
⑭E COVER R（40048892） 螺丝 6 个
⑮SIDE COVER R（40048878） 螺丝 11 个
DOOR COVER
维修调整要领书
3-1
3.
电气部分的零部件更换及调整

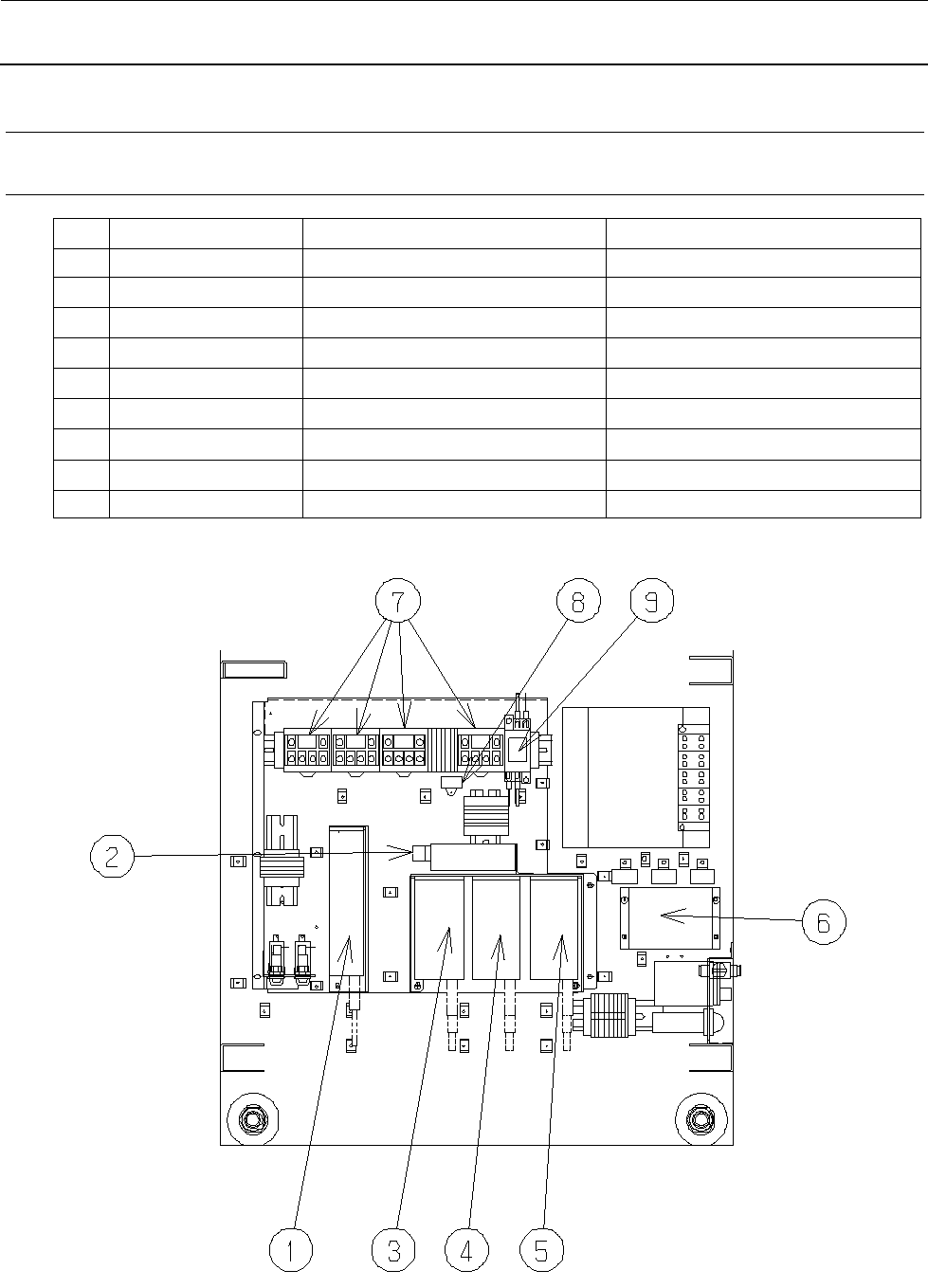

3-1. 电气部分布置图（标准）

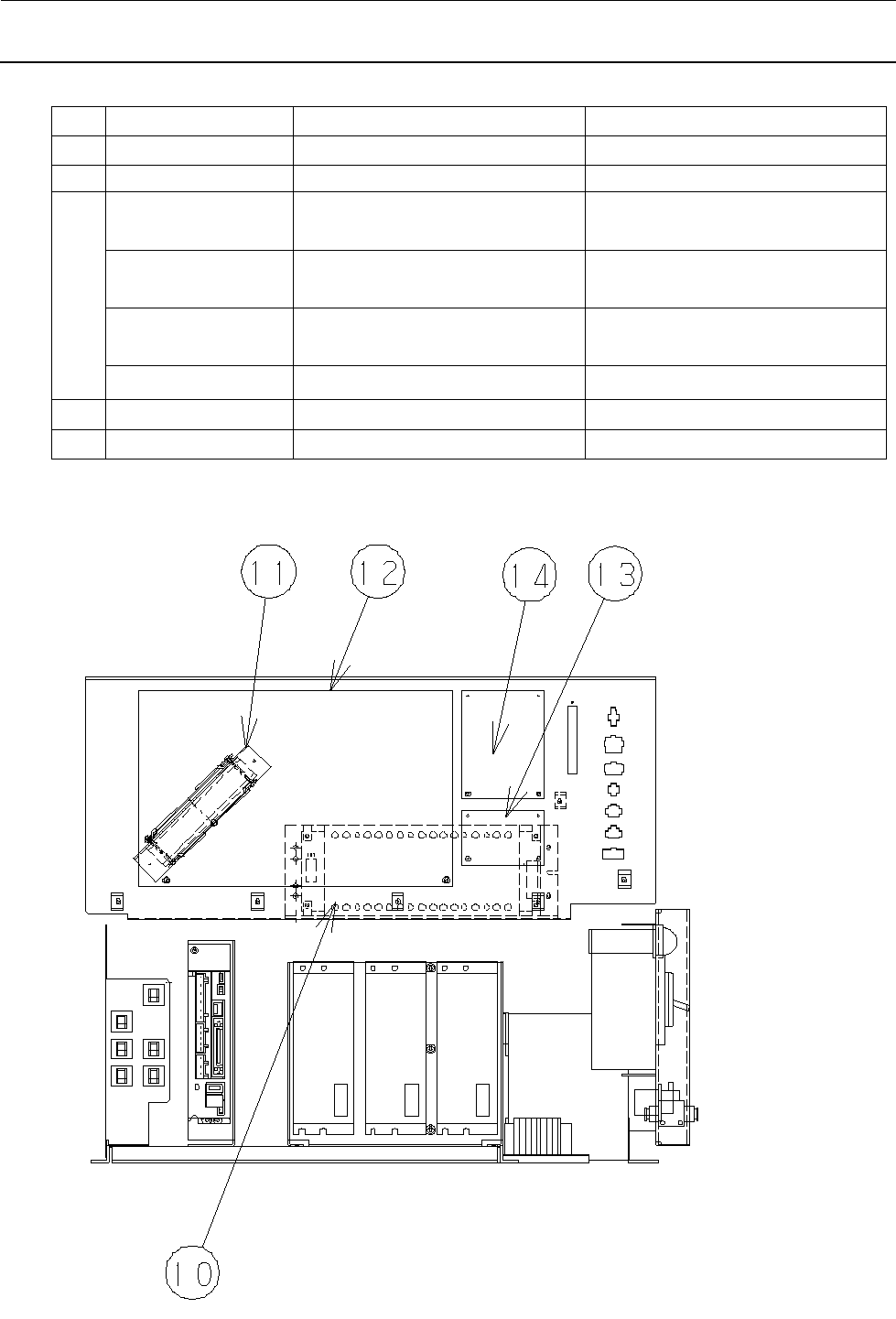

No.
货号
品名
备注
1
40040687
Z SERVO DRV ASM
2 40045704
再生电阻
3 40045711
步进电动机驱动器
X
轴
4
40045711
步进电动机驱动器
Y
轴
5
40045711
步进电动机驱动器
梭动器
6
40045714
噪声过滤器
7
HB001420000
功率继电器
8
HB001400000
功率继电器
9
40045025
SURGE ABSORBER ASM
维修调整要领书
3-2
No.
货号
品名
备注
10
HX005500000
开关式电源
11
40045016
AC FAN MOTOR ASM
12
40046217 ※1
MAIN PCB A (6S) ASM
备用零件货号：40169057
TR6SNR 用
40095247 ※1
MAIN PCB A ASM (6S)
备用零件货号：40169057
TR6SNX/6SNV
用
40137757 ※1
MAIN PCB A ASM (6S)
备用零件货号：40169057
TR6SNR 用
40169057
※
1
MAIN PCB ASM 6S
TR6SNR/6SNX/6SNV
用
13
40042575
SLOW MODE CTRL PCB ASM
低速
2
模式：选配
14
40042153
AWC PCB ASM
自动调整宽度：选配
*1 板组件，这是由每个装置的机器修订版附是不同的。
4013****和 4016****无需光盘安装。它是一个软件程序已在发货时间在写。
