维修调整要领书 5-4 5- 4. Y 轴电动机的更换 请将传送带的轨道调到最小宽度之后拆下 Y COVER 。 请以（ B ）的螺丝拆下 Y RAIL BASE A （ A ）。 请以 D 的螺丝拆下电动机托架（ C ）。 请以（ E ）的螺丝拆下电动机，换装皮带轮（ F ）。 皮带轮（ F ）与电动机③的空隙要做到是 6mm 。。 更换后，请进行皮带张力调整。 ③ Y MOTOR AS M （货号： 40045060 ） ６ｍｍ 3
维修调整要领书
5-3

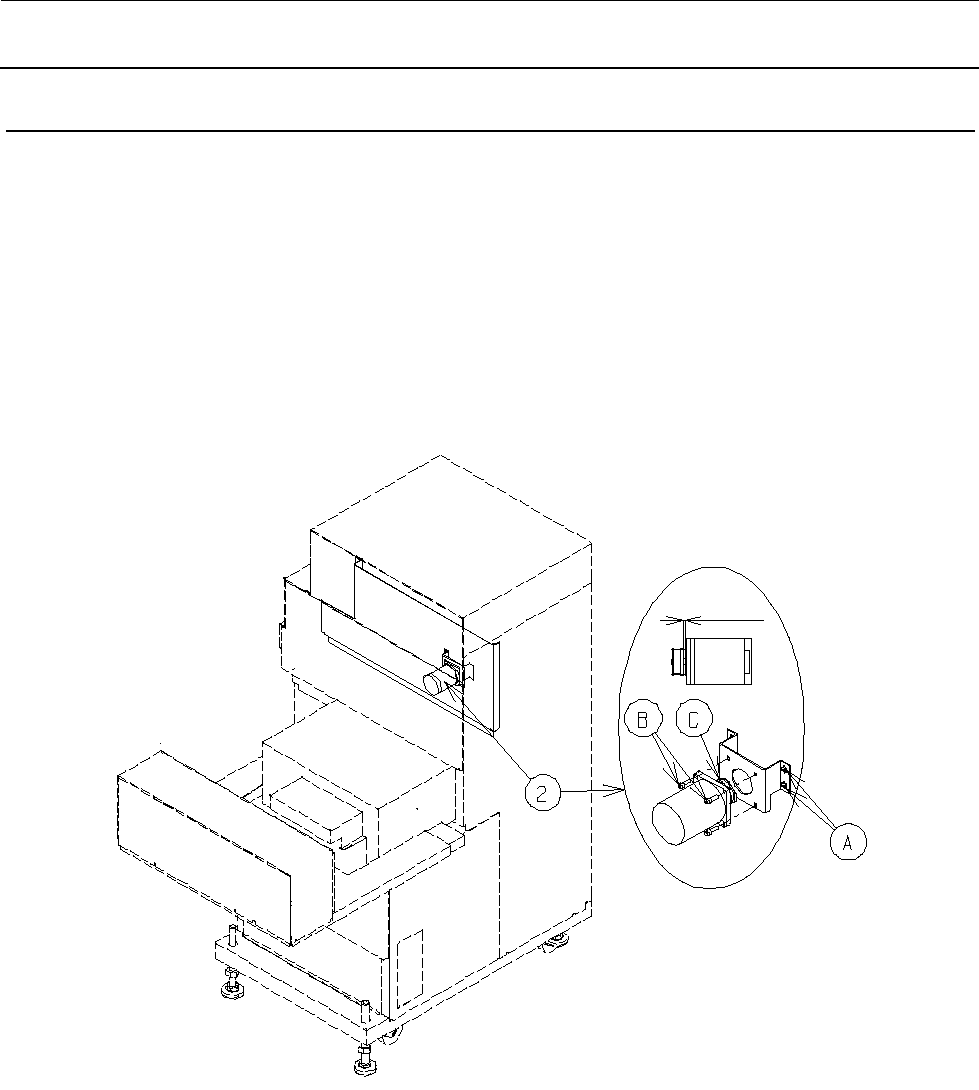

5-3. X 轴电动机的更换
请拆下 XF COVER 及 X COVER，更换电动机。
以 A 的螺丝将电动机连同托架一起卸下，接着以电动机安装螺丝 B 拆下电动机。
从电动机中拆下皮带轮（C），换装到要更换的电动机上。
电动机与皮带轮的尺寸请按 3.4mm 组装。
更换后，请进行皮带张力调整。
②X MOTOR ASM（货号：40045057）
4.6mm
维修调整要领书
5-4

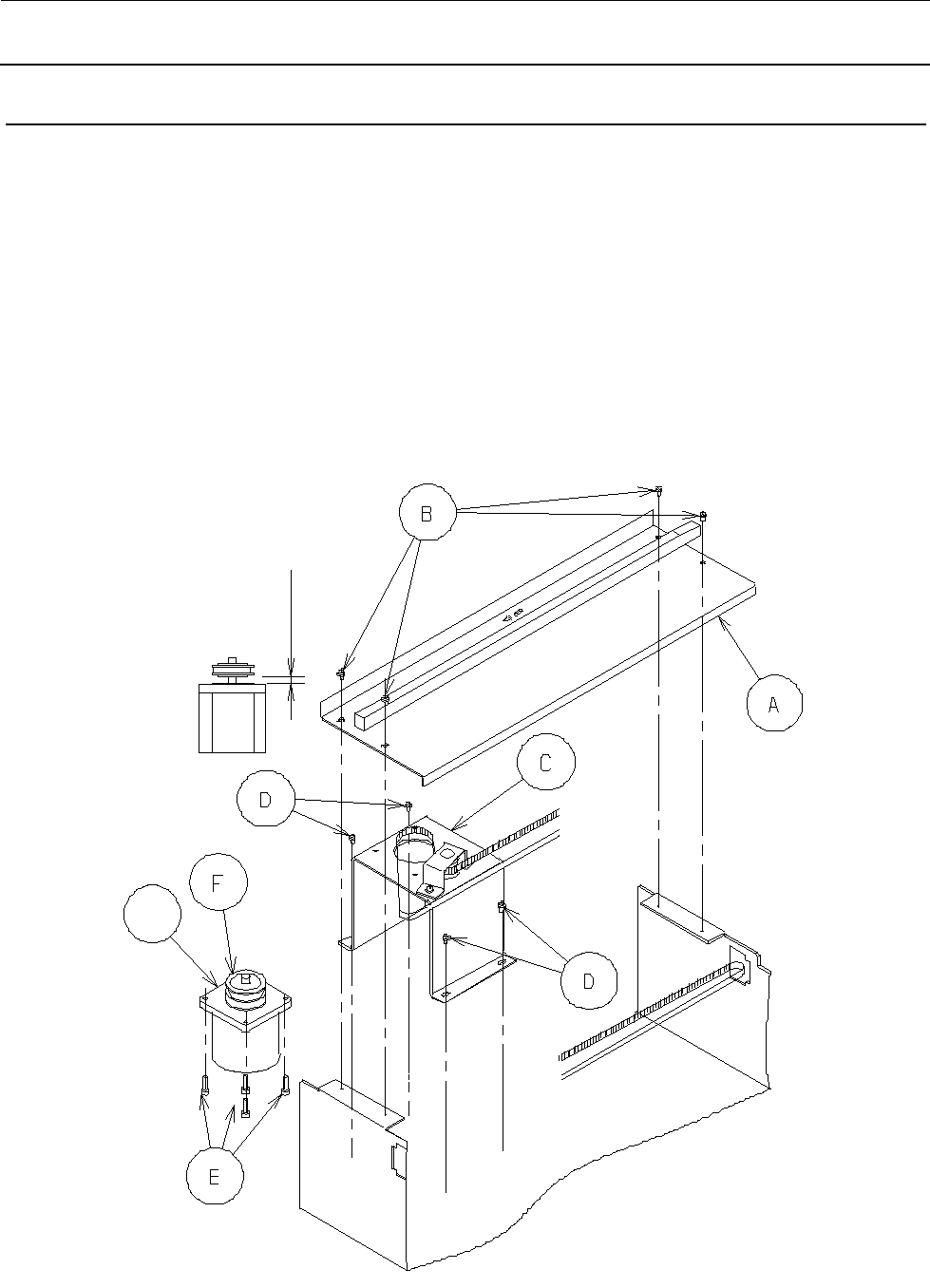

5-4. Y 轴电动机的更换
请将传送带的轨道调到最小宽度之后拆下 Y COVER。
请以（B）的螺丝拆下 Y RAIL BASE A（A）。
请以 D 的螺丝拆下电动机托架（C）。
请以（E）的螺丝拆下电动机，换装皮带轮（F）。
皮带轮（F）与电动机③的空隙要做到是 6mm。。
更换后，请进行皮带张力调整。
③Y MOTOR ASM（货号：40045060）
６ｍｍ
3
维修调整要领书
5-5

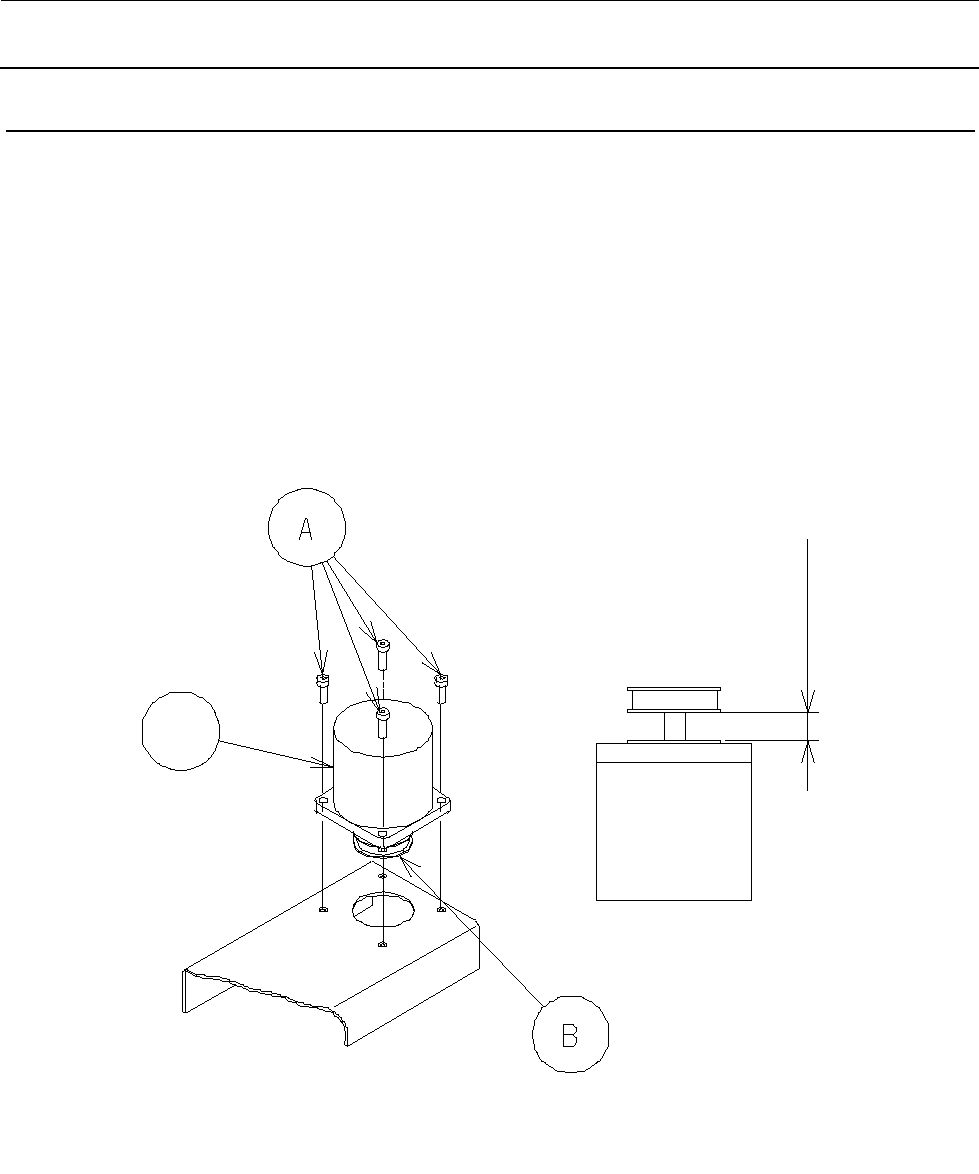

5-5. 梭动器电动机的更换
请拆下梭动器装置。（参照 1-3）
请以（A）的螺丝拆下 S MOTOR ASM④。
请换装皮带轮（B），S MOTOR ASM④与皮带轮（B）的空隙要做到是 10.2mm。
更换后，请进行皮带张力调整。
安装梭动器装置时请检查 X 轴吸盘与梭动器吸盘的位置有没有偏离。（参照 1-3）
④S MOTOR ASM（货号：40045063）
１０．２ｍｍ
