维修调整要领书 4-4 4- 4. 叠盘箱安装传感器的更换及调整 安装传感器是安装在 ZST 底座上的，请更换。更换后，请确认安装传感器会启动。 ②叠盘箱 M 安装传感器（货号： HD000900000 ）
维修调整要领书
4-3

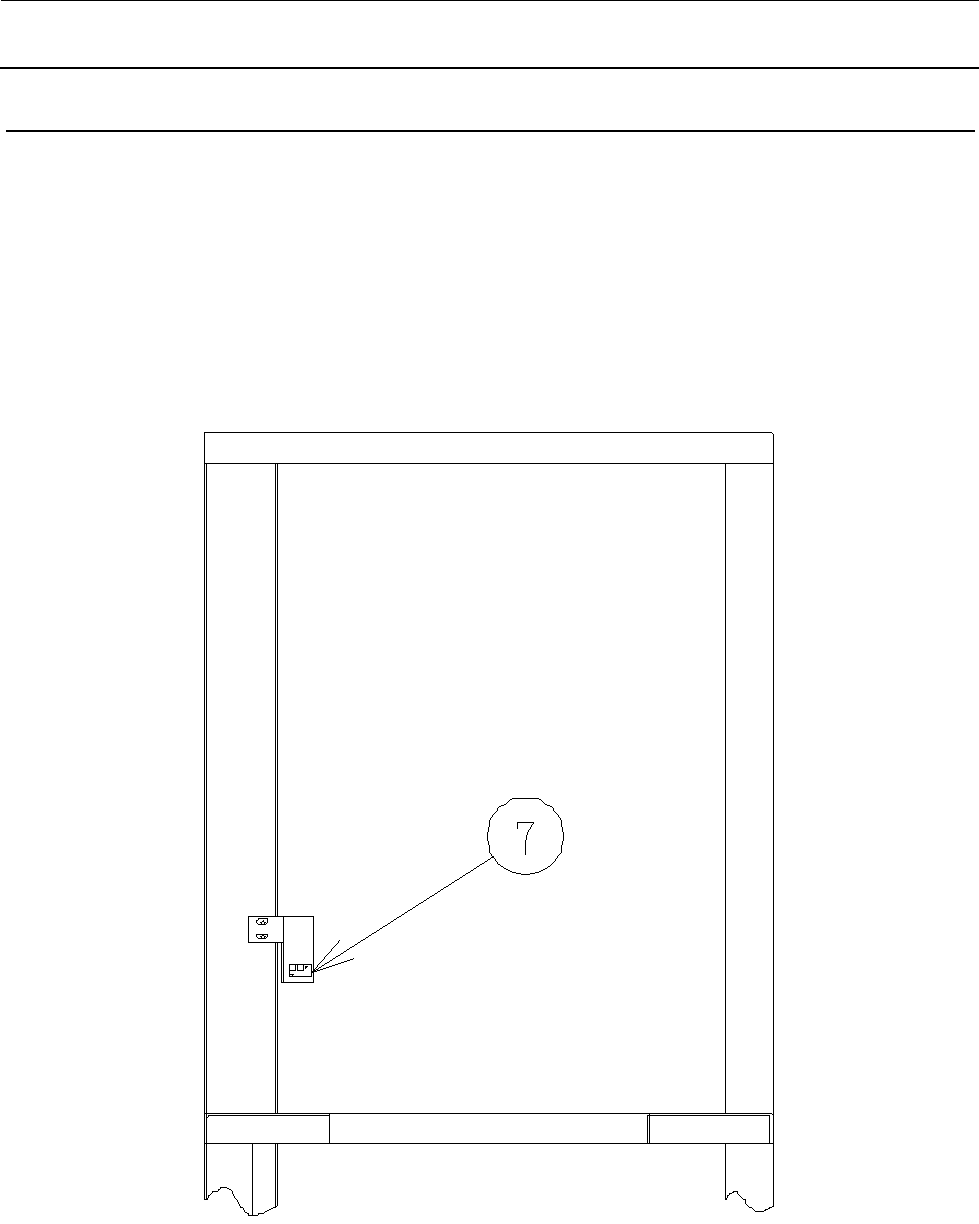

4-3. ZM 正向极限检知传感器的更换及调整
如图所示，安装有 ZM 正向极限检知传感器⑦，故请更换。
⑦ZM 正向极限传感器（货号：40045713）
维修调整要领书
4-4
4-4. 叠盘箱安装传感器的更换及调整
安装传感器是安装在 ZST 底座上的，请更换。更换后，请确认安装传感器会启动。
②叠盘箱 M 安装传感器（货号：HD000900000）
维修调整要领书
4-5

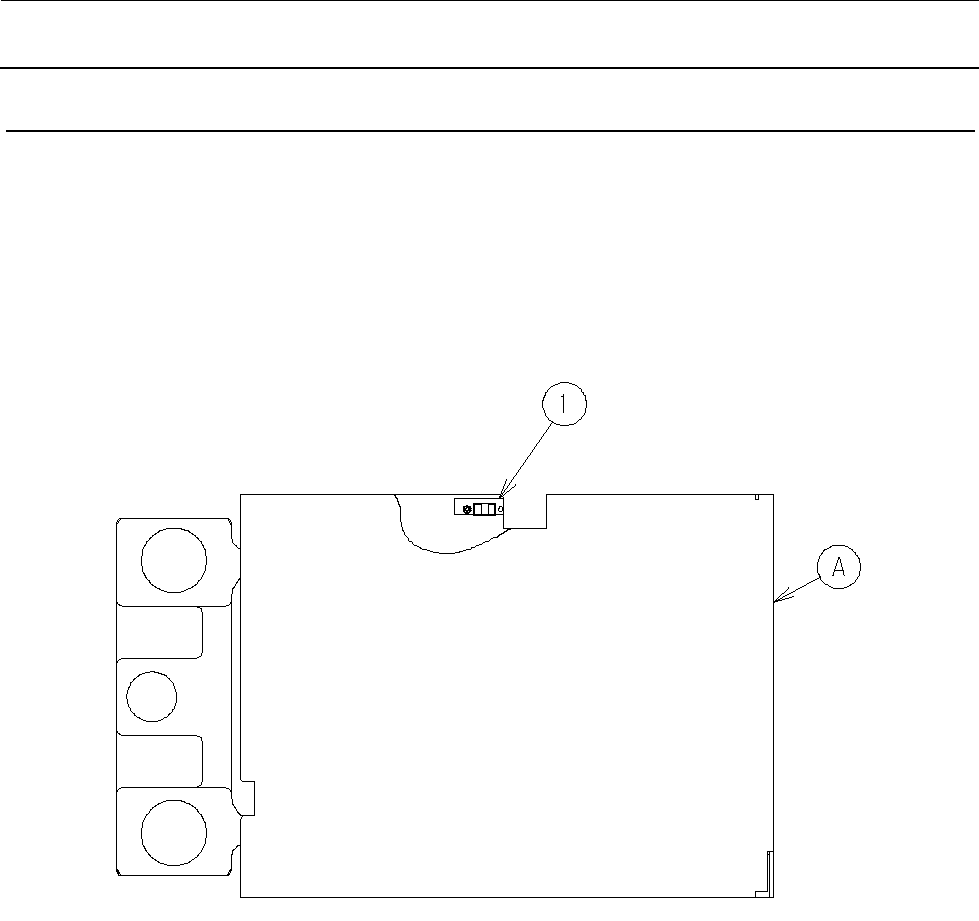

4-5. 叠盘箱锁定传感器的更换及调整
请利用调试模式的“10. Z JOG”把 Z 轴移动到容易更换传感器的位置，再更换传感器。
叠盘箱 M 锁定传感器是安装在 ZST 底座（A）上的，请更换。更换后请确认锁定传感器会启动。
①叠盘箱 M 锁定传感器（货号：HD001710000）
