维修调整要领书
3-29
3-14. SCN PCB 连接器的插入位置
CN62
CN61
CN60
CN59
CN58
CN57
CN56
CN55
CN54
CN53
CN52
CN51
CN50
CN49
CN48
CN47
CN46
CN45
CN41
CN42
CN43
CN44
CN40
CN39
CN38
CN37
CN36
CN35
CN34
CN33
CN32
CN31
CN30
CN29
CN28
CN5-5S
CN5-6D
CN5-6S
CN5-5D
CN23
CN13
CN10
CN6
CN7
CN11
CN14
CN24
CN25
CN26
CN15
CN27
CN16 CN17
CN18 CN19
CN20 CN21 CN22
CN12
CN8
CN9
CN2
CN3
CN4
CN1
CN1: MAIN PCB
CN2:
CN3:
CN4: TEACHING SPOT
CN5: MAIN PCB
CN6: ZM ORG/LMT- SENS
CN7: DOOR M OPEN SENS
CN8: MAIN PCB
CN9:
CN10:
CN11: DOOR M LOCK SENS
CN12: MAIN PCB
CN13:
CN14:
CN15: DOOR M LOCK ON (SV)
CN16:
CN17: COVER LOCK ON (SV)
CN18: TRAY HLD SV
CN19: SHT OPEN SV
CN20: SLOW PCB (OP)
CN21:
CN22:
CN23: COVER OPEN SENS/COVER LOCK SENS
CN24: ZM LMT+ SENS
CN25: HEAD L/R SV
CN26: HEAD L/R EJECTOR
CN27:
CN28: X LMT+ SENS
CN29: Y LMT+ SENS
CN30:
CN31: S LMT-/ORG/LMT+ SENS
CN32: X ORG SENS/X LMT- SENS
CN33: Y ORG SENS/Y LMT- SENS
CN34:
CN35: SHUTTLE L/R EJECTOR
CN36: BGA L/R SV
CN37: SPAD L/R SV
CN38: SPAD/BGA L SENS
CN39: SPAD/BGA R SENS
CN40: EMG SW (REAR)
CN41: HEAD L UP/DOWN, HEAD R UP/DOWN
SENS
CN42: TRAY HLD SENS/TRAY RLS SENS
CN43: TRAY SENS
CN44: SHT OPEN SENS/SHT CLOSE SENS
CN45: STK M SET SENS/STK M LOCK SENS
CN46: STK M MIS SET SENS (UPPER)
CN47:
CN48:
CN49:
CN50:
CN51:
CN52:
CN53:
CN54:
CN55:
CN56: STK M MIS SET SENS (LOWER)
CN57:
CN58:
CN59:
CN60:
CN61:
CN62:
维修调整要领书
4-1
4.
传感器的更换及调整
4-1. Z 装置传感器布置图
①叠盘箱 M 锁定传感器（货号：HD001710000）
②叠盘箱 M 安装传感器（货号：HD000900000）
③闸门打开传感器（货号：HD00057000A）
④闸门关闭传感器（货号：HD00057000A）
⑤ZM 负向极限传感器（货号：40045713）
⑥ZM 原点传感器（货号：HD00057000A）
⑦ZM 正向极限传感器（货号：40045713）
维修调整要领书
4-2

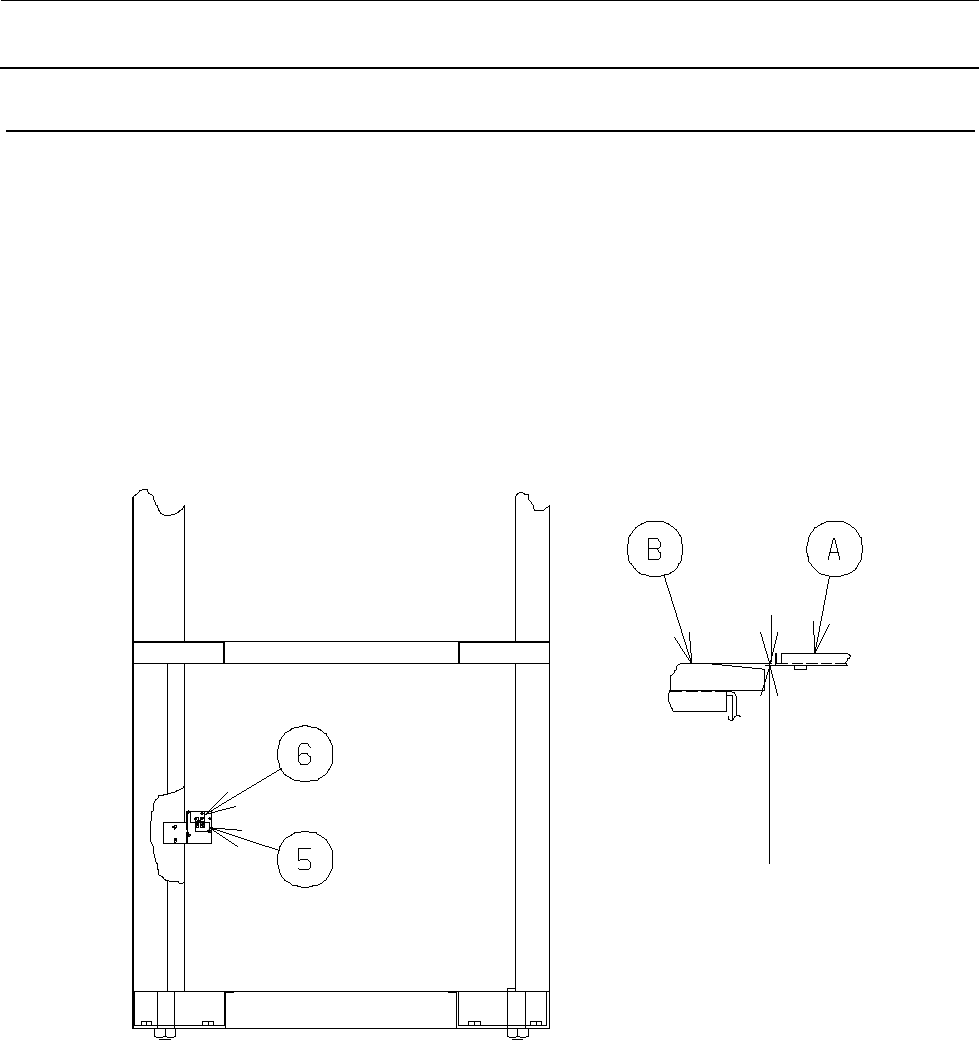

4-2. Z 轴原点、负向极限传感器的更换及调整
请以调试模式的“10. Z JOG”将 Z 轴移动到看得見传感器的位置，更换传感器。
更换传感器后，仅原点传感器需要进行下述检查。
初始化后，以调试模式的“19. XYZ ADJ”进行托盘座板拉出高度的确认。
请确认托盘座板 A 与 Y 轨道 B 的空隙为-0.2～0.2。
如果看上去有偏离，请移动传感器进行调整。
⑤ZM 负向极限传感器（货号：40045713）
⑥ZM 原点传感器（货号：HD00057000A）
−0.2
～
0.2
