维修调整要领书
3-10
3-9. MAIN 电路板的更换（TR6SNR）
请拆下 E COVER F，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。
※作为拔出 ROM 用的工具，推荐以下工具。
厂商：Sunhayato Corp.
型号：GX-7（DIP IC 拉拔工具）
（1）设定指拨开关-40046222 or 40040690-
DIPSW1：备用
1 OFF：备用
2 OFF：备用
3 OFF：备用
4 OFF：备用
5 OFF：备用
6 OFF：备用
7 OFF：备用
8 OFF：备用
DIPSW2：设定规格
1 ON：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 OFF：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 ※2：传送方向 ON：左→右 OFF：右
→左
5 OFF：OFF 固定
6 OFF：WDT
7 OFF：极限信号的无效化
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※1：低速 2 模式 ON/OFF
2 ※1：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：可适用 EX 尺寸电路板 ON/OFF
7 OFF：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW1
DIPSW2
DIPSW3
DIPSW4
DIPSW5
电路板上的
DIPSW
平面图
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
※4. 使用梭动器的BGA时，能够通过以下的DIP SW组
合来指定梭动器的吸盘。
维修调整要领书
3-11
DIPSW5：备用
1 ※2：RFID
2 OFF：备用
3 ※4：使用 BGA 时指定梭动器吸盘
4 ※4：使用 BGA 时指定梭动器吸盘
5 OFF：备用
6 OFF：备用
7 OFF：备用
8 OFF：备用
（2）设定跨接，设定指拨开关 -40095247、40137756-

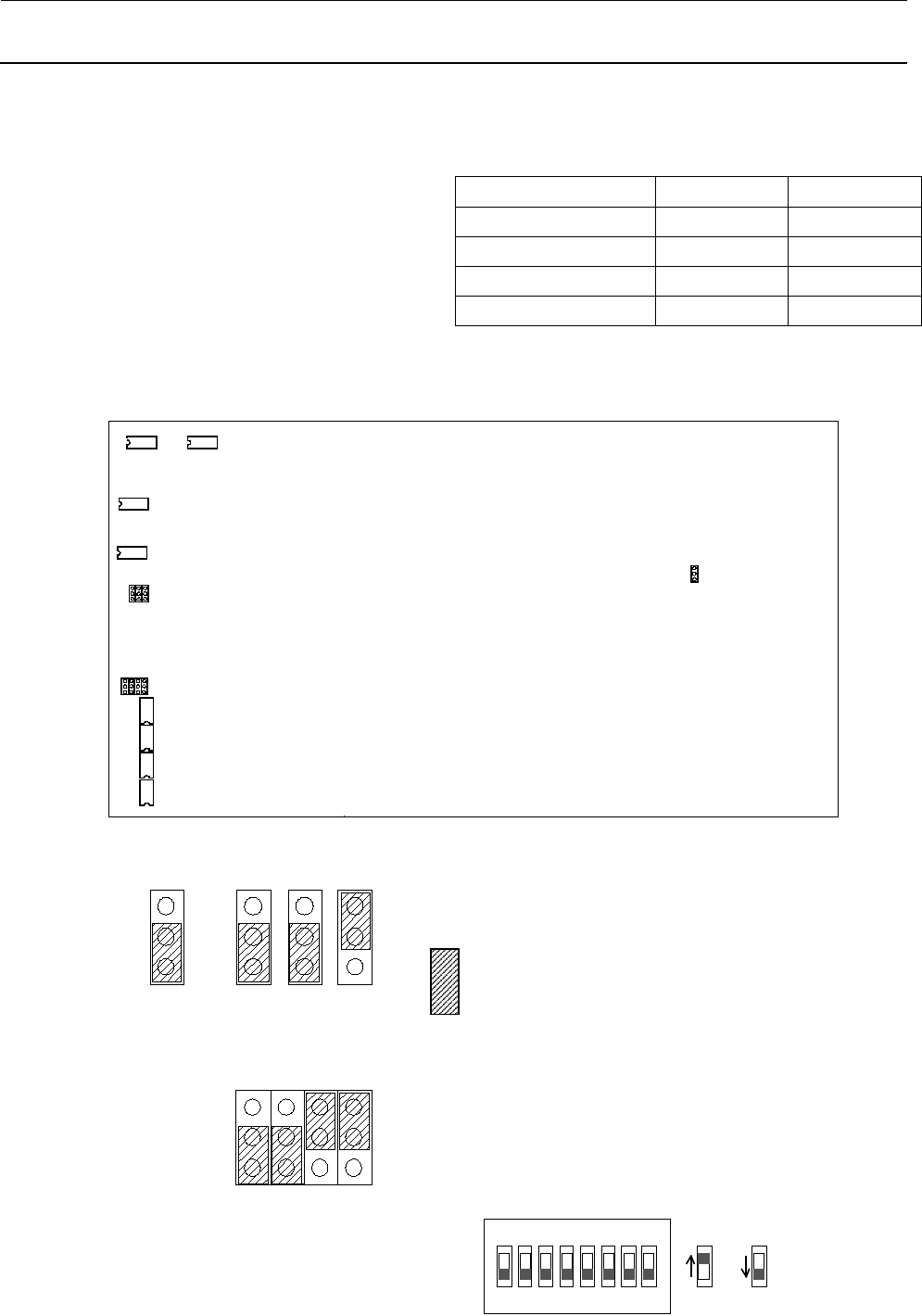

电路板上的 DIPSW 跨接位置 平面图
DIPSW1：设定规格 1
1 OFF：机型判別
2 OFF：机型判別
3 OFF：机型判別
4 ON：机型判別
5 OFF：写入 FLASH 引导程序
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
插入部位
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
指定梭动器吸盘
DIP SW 5_3
DIP SW 5_4
大吸盘
ON
ON
大吸盘
OFF
OFF
小吸盘
OFF ON
根据贴装头
ON OFF
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
维修调整要领书
3-12
6 OFF：強制下载程序
7 OFF：通常是 OFF 固定
8 OFF：通常是 OFF 固定
DIPSW2：设定规格 2
1 ON：TR6/TR5 机型选择
2 OFF：D/S 机型选择
3 ※2：选择语种 ON：英语 OFF：日本语
4 ※2：通常是 OFF 固定
5 OFF：通常是 OFF 固定
6 ON：WDT
7 OFF：极限信号的无效化
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：可适用 EX 尺寸电路板 ON/OFF
7 ※5 OFF：闪速存储卡启动模式
8 OFF：信号塔 2 指示灯 ON/OFF
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3
：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※2：RFID
2 ※1：备用
3 ※4：使用 BGA 时指定梭动器吸盘
4 ※4：使用 BGA 时指定梭动器吸盘
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 OFF：通常是 OFF 固定
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改
变。
※4. 使用梭动器的BGA时，能够通过以下的DIP SW
组合来指定梭动器的吸盘。
指定梭动器吸盘
DIP SW 5_3
DIP SW 5_4
大吸盘
ON
ON
大吸盘
OFF
OFF
小吸盘
OFF
ON
根据贴装头
ON
OFF
※
5.
仅在
40137756
的场合请设定为
ON
。
其他场合请设定为OFF。
※6. 仅在40137757的场合请设定为ON。
其他场合请设定为OFF。
