TR6SNR_维修调整.pdf - 第23页
维修调整要领书 3-8 3- 7. 风扇电动机的更换 请拆下 MAIN 电路板①。 请取下 A 的 2 个螺丝，把风扇电动机②连同托架一起卸下，更换风扇电动机。
维修调整要领书
3-7

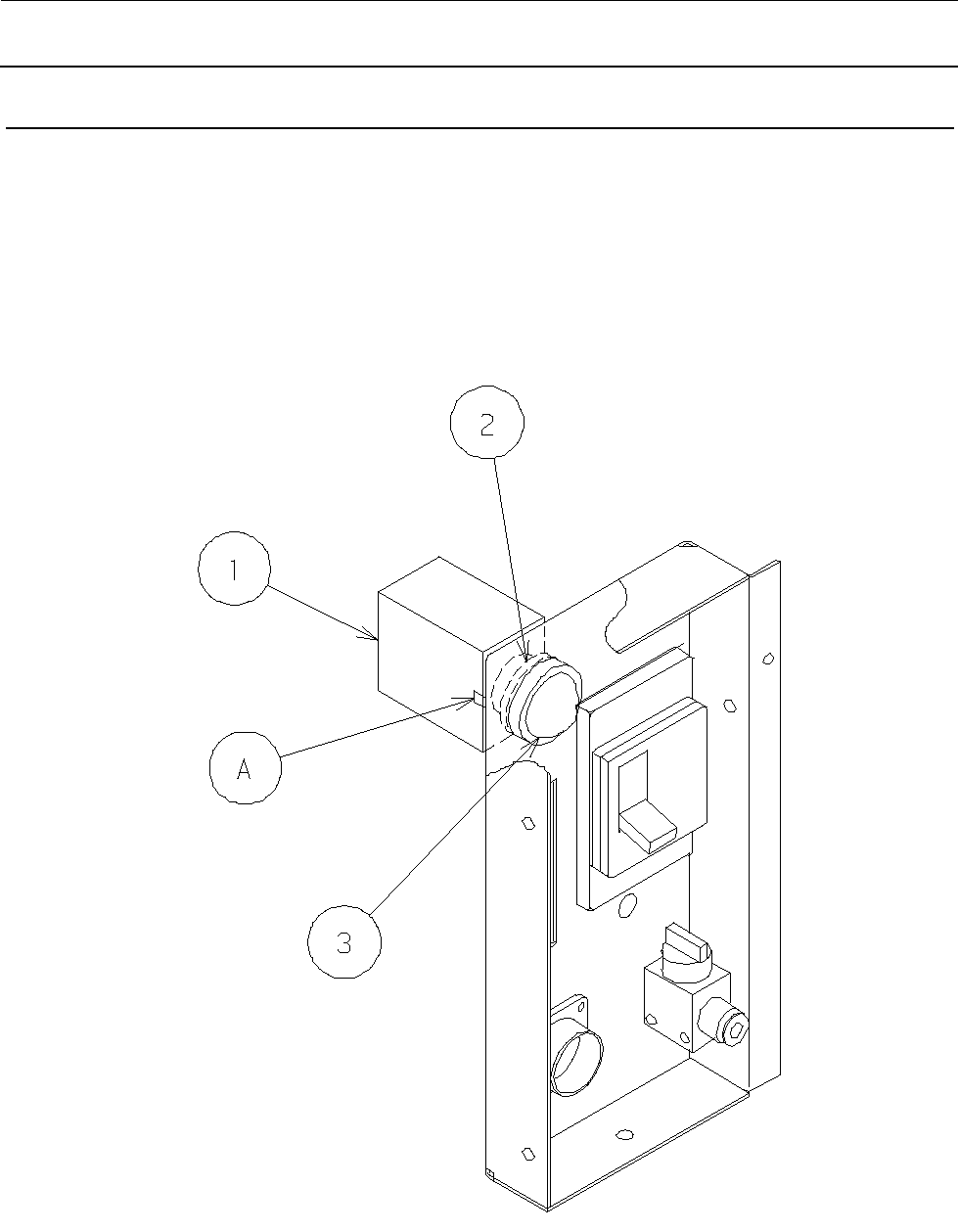

3-6. 电源灯的更换
按压插座部①的 A 部卡爪（两侧）予以拆下。
取下环②后拆下镜头部分③。
维修调整要领书
3-8
3-7. 风扇电动机的更换
请拆下 MAIN 电路板①。
请取下 A 的 2 个螺丝，把风扇电动机②连同托架一起卸下，更换风扇电动机。
维修调整要领书
3-9
3-8. 示教光点传感器的更换
请卸下 XF COVER 及 X COVER，利用安装螺丝 A
拆下示教光点传感器①予以更换。更换后，请进行
下述调整。
请上下移动 TSP 进行调整，要做到在距托盘座板面
10mm 的地方光点直径成最小。
并且，请通过调试模式的“XYADJ”检查一下贴装
头的中心与光点位置是否偏离。
托盘座板
光点直径Φ
0.5
～
0.7
左右
