维修调整要领书
7-8
7-8. X 轴电磁阀的更换
请卸下本体护罩，更换各个电磁阀。
⑤电磁阀 HEAD2（货号：PV150209300）
⑥电磁阀 HEAD1（货号：PV150209300）
维修调整要领书
7-9

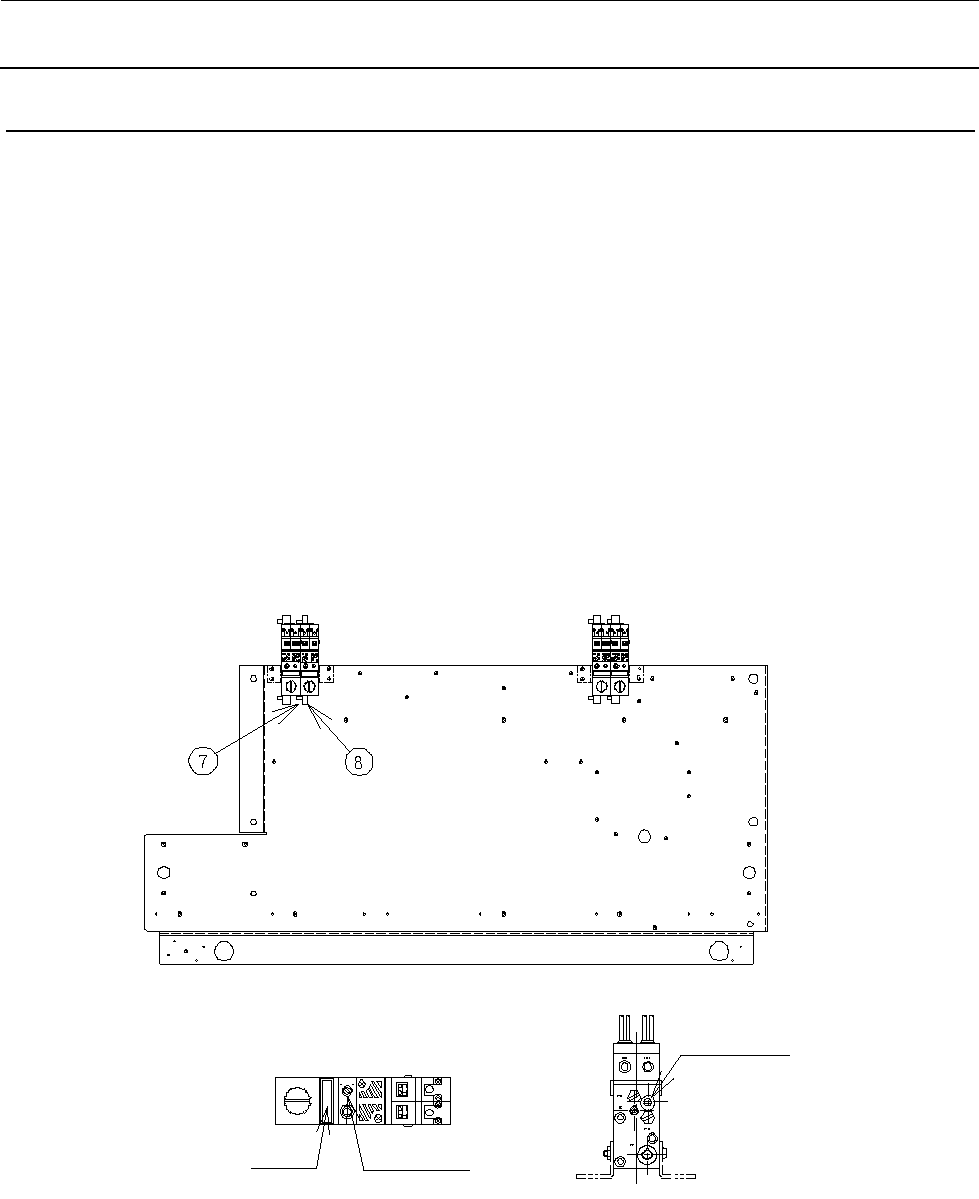

7-9. X 轴真空发生器的更换
请拆下 X 护罩更换 EJECTOR。
更换后请进行下述调整。
请将气压设置为 0.5Mpa。
如在 HEAD L 启用真空的状态（调试模式，贴装头吸附阀）下将压力设置用微调电容器向 L 侧逐步旋
转，会有 LED 亮灯的位置。（LED 熄灯的附近即是真空压力最低的地方。）
并且，如果堵住 HEAD L 的吸盘前端，向 H 侧逐步旋转，会有 LED 熄灯的位置。
压力设置微调电容器要设置在 LED 亮灯处与熄灯处的中央位置。
HEAD R 也进行同样调整。
调整 HEAD 真空发生器的破坏流量
如在 HEAD 送风的状态下将破坏流量调节针逐步顺时针旋转，将变为不送风的状态。从这一状态出发
逆时针旋转 45°调整。
⑦HEAD L EJECTOR（货号：40045132）
⑧HEAD R EJECTOR（货号：40045133）
LED
压力设置微调电容器
破坏流量
调整针
维修调整要领书
7-10
7-10. 梭动器真空发生器的更换
请拆下 X 前面护罩更换真空发生器。
更换后请进行下述调整。
请将气压设置为 0.5Mpa。
请在梭动器吸盘与真空发生器之间连接速度控制器及压力表。
使用调试模式的“4. Shuttle Vacuum”在不堵塞梭动器吸盘的状态下启动真空。
用速度控制器调整到真空压力为-0.4kgf／cm（-39kPa）。
调整后，将压力设置微调电容器调整到 LED 刚刚好亮灯的位置。
接着，请用速度控制器将真空压力调整到-0.35kgf／cm（-34kPa），确认压力设置微调电容器的 LED
已熄灭。
如未熄灭时，请再次将真空压力调整到-0.4kgf／cm 并进行确认。
L･ R 均请进行相同的调整。
⑨SPAD L EJECTOR（货号：40045158）
⑩SPAD R EJECTOR（货号：40045159）
LED
压力设置微调电容器
往真空吸盘
速度控制器
压力表
