维修调整要领书 1-7 1- 7. FG 线 的安装（ 仅 适用于 EN 规 格） 属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。 电源电缆插入口 ＜ MTC 侧＞ 请用 MTC 附带的螺丝把 FG 线 固定在电源电缆插入口旁 边的 M4 分接头上。 FG 线固定位置 M4 分接头 ＜贴片机侧＞ 请取下 电源电缆插入口的一个螺 丝，与 FG 线一起旋紧。 电源电缆插入口 FG 线固定位置 M3 分接头 一起固定
维修调整要领书
1-6

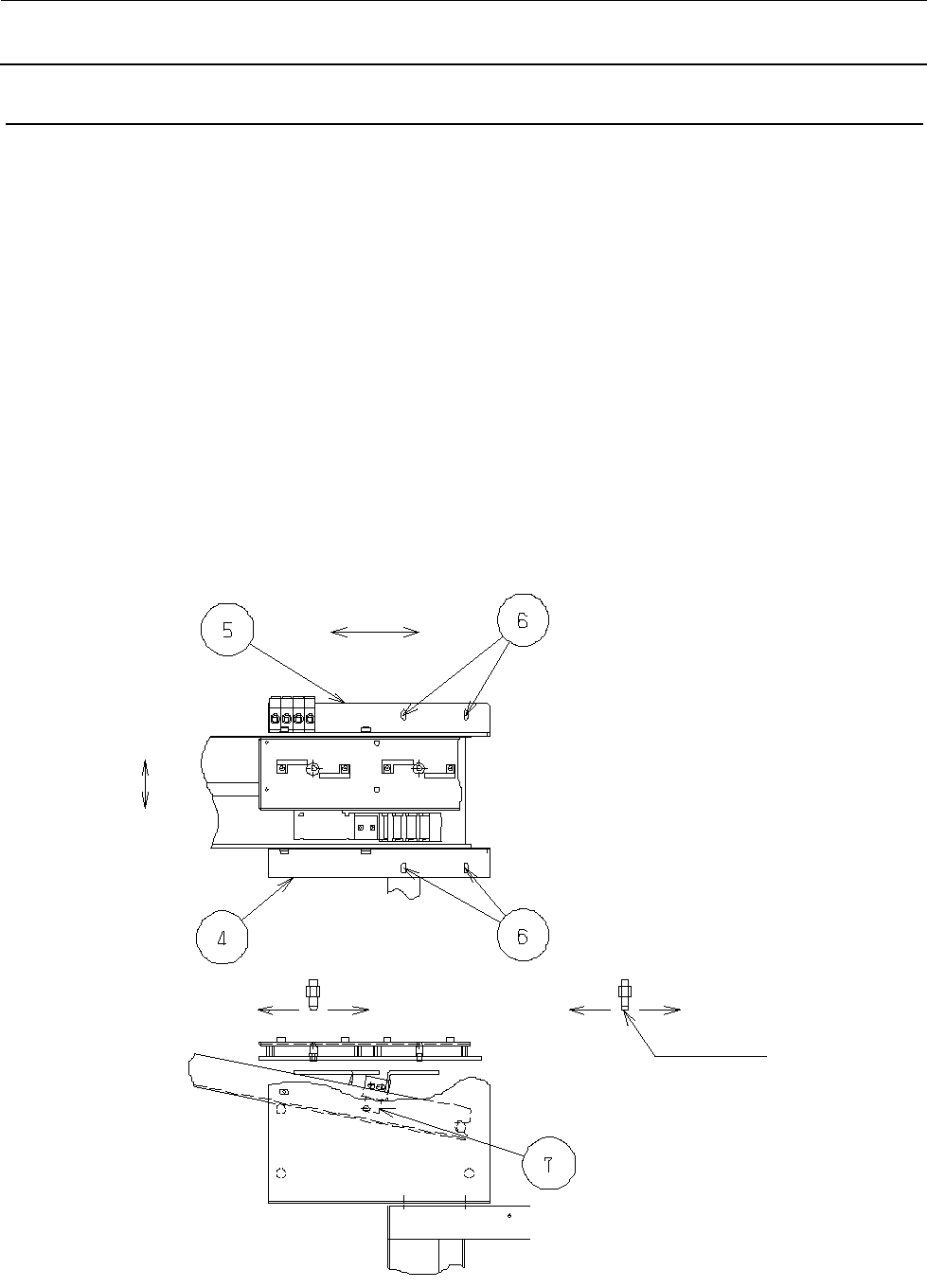

1-6. 检查组装位置
到可以接通电源的状态后，请对梭动器的吸盘和 X 贴装头的吸盘位置是否处于同一轴上进行检查。
以调试模式启动并初始化后，可通过“19. XYZ ADJ”的“H.P Offset”进行检查。（参照 9-19）
吸盘有偏离时，需要调整。
<向 Y 方向偏离时>
请松开 S JOINT BASE A ④和 S JOINT BASE B ⑤的安装螺丝⑥进行调整。
<向 X 方向偏离时>
通过调试模式的“19. XYZ ADJ”中的“H.P Offset”进行调整。
用箭头键使 X 贴装头移动，以 HEAD 键使贴装头下降，进行确认。
当改变了“H.P Offset”的值后，“Tray Ref ADJ”的值也要改变。
当通过“H.P Offset”向 a 方向偏移后，请将“Tray Ref ADJ”向 a’方向偏移同样的量。
当通过“H.P Offset”向 b 方向偏移后，请将“Tray Ref ADJ”向 b’方向偏移同样的量。
通过“H.P Offset”无法进行调整时，只要移动 S 碰块 PL⑦即可改变梭动器的停止位置，故请利用 S
碰块 PL⑦进行调整。
Ｘ方向
Ｙ方向
ａ
ｂ
ａ’
ｂ’
トレイ基準位置
X 方向
Y
方向
托盘基准点位置
维修调整要领书
1-7

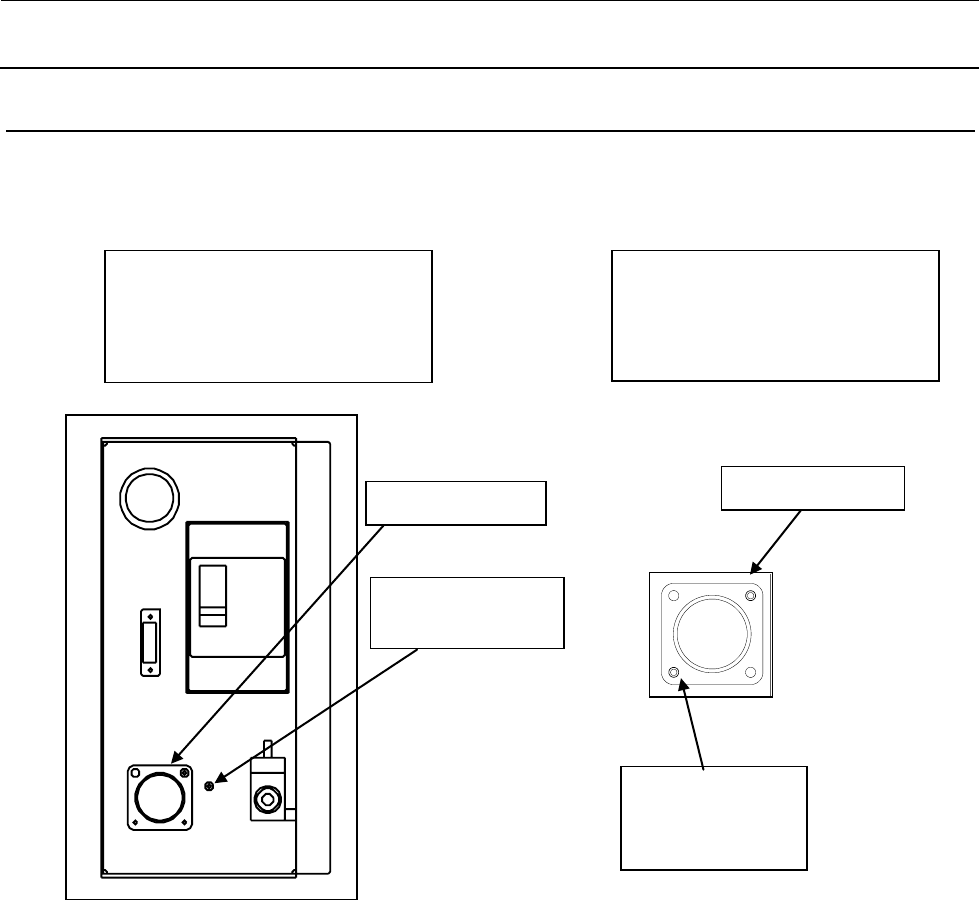

1-7. FG 线的安装（仅适用于 EN 规格）
属于 EN 规格时，请将电源电缆上附带的 FG 线连接到图示位置上。
电源电缆插入口
＜MTC 侧＞
请用 MTC 附带的螺丝把 FG 线
固定在电源电缆插入口旁边的
M4 分接头上。
FG
线固定位置
M4
分接头
＜贴片机侧＞
请取下电源电缆插入口的一个螺
丝，与 FG 线一起旋紧。
电源电缆插入口
FG 线固定位置
M3 分接头
一起固定
维修调整要领书
1-8

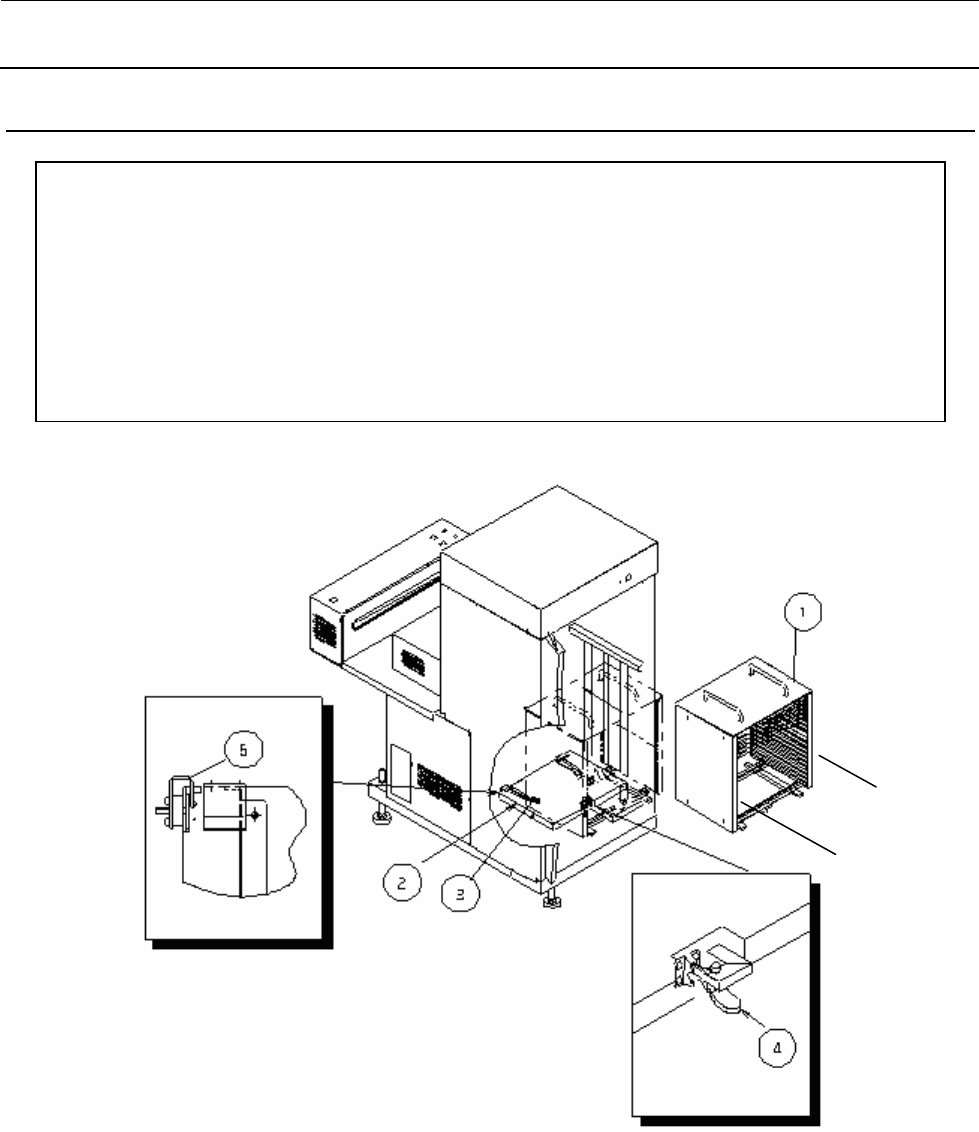

1-8. 托盘叠盘箱的安装
请打开门，解除“④锁定手柄”。
请把“①托盘叠盘箱”放在“②叠盘箱底座”上，沿着“③叠盘箱安装导轨”推入内部。
请推“①托盘叠盘箱”的 A 及 B 部分，确认确实已推入到内部之后将“④锁定手柄”锁定。
请关闭门。
*注： 在未供给气源的状态下安装“②托盘叠盘箱”时，请先确认一下“⑤闸门钩”已向箭头方
向关闭。
要是在开放的状态下强行安装托盘叠盘箱，则闸门钩部分会损坏。
A
B
