维修调整要领书
6-5
6-5. 梭动器皮带（TR6SNX 标准）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=12mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 761mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（货号：40094901）
761 mm
380.5 mm
维修调整要领书
6-6

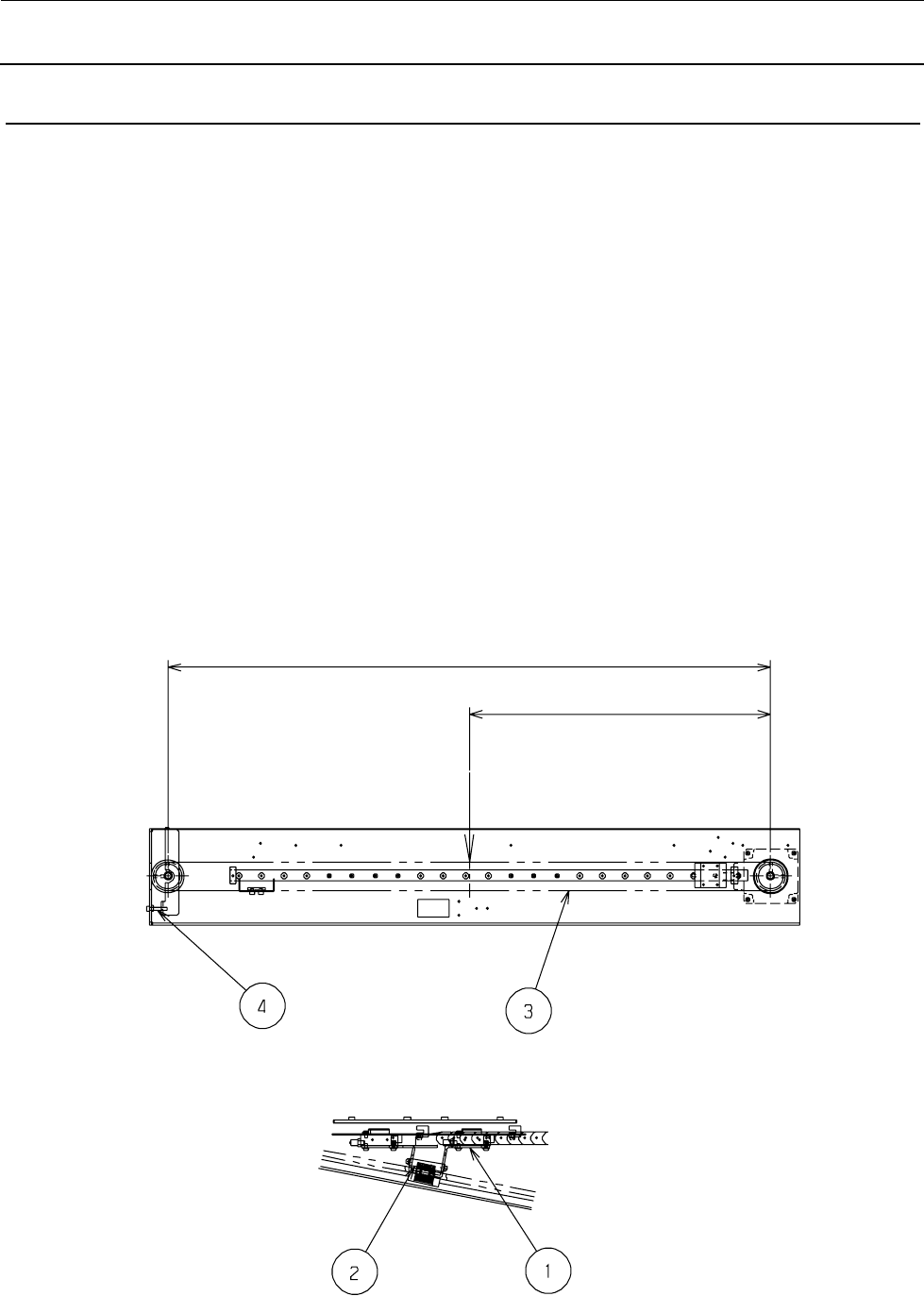

6-6. 梭动器皮带（TR6SXLX）的更换及调整
请从 S 传递机构 BR①上拆下皮带 BR②，更换皮带③。（ 安装扭矩：29.4N･cm，螺丝锁定：LOCTITE
粘结剂 277）
更换后，请进行皮带张力调整。
将滑架移动到左端的位置后，请利用张力调整螺丝④调整为以下值。
P=0.98N（100g），挠曲=13.7mm
※ 使用声波式皮带张力计时
单位重量： 0.00127N／cm
2
皮带宽度： 6mm
跨距： 876mm
皮带张力： 15.78N（1.61kgf）
③S 皮带（E）（货号：40094978）
876 mm
438 mm
维修调整要领书
6-7

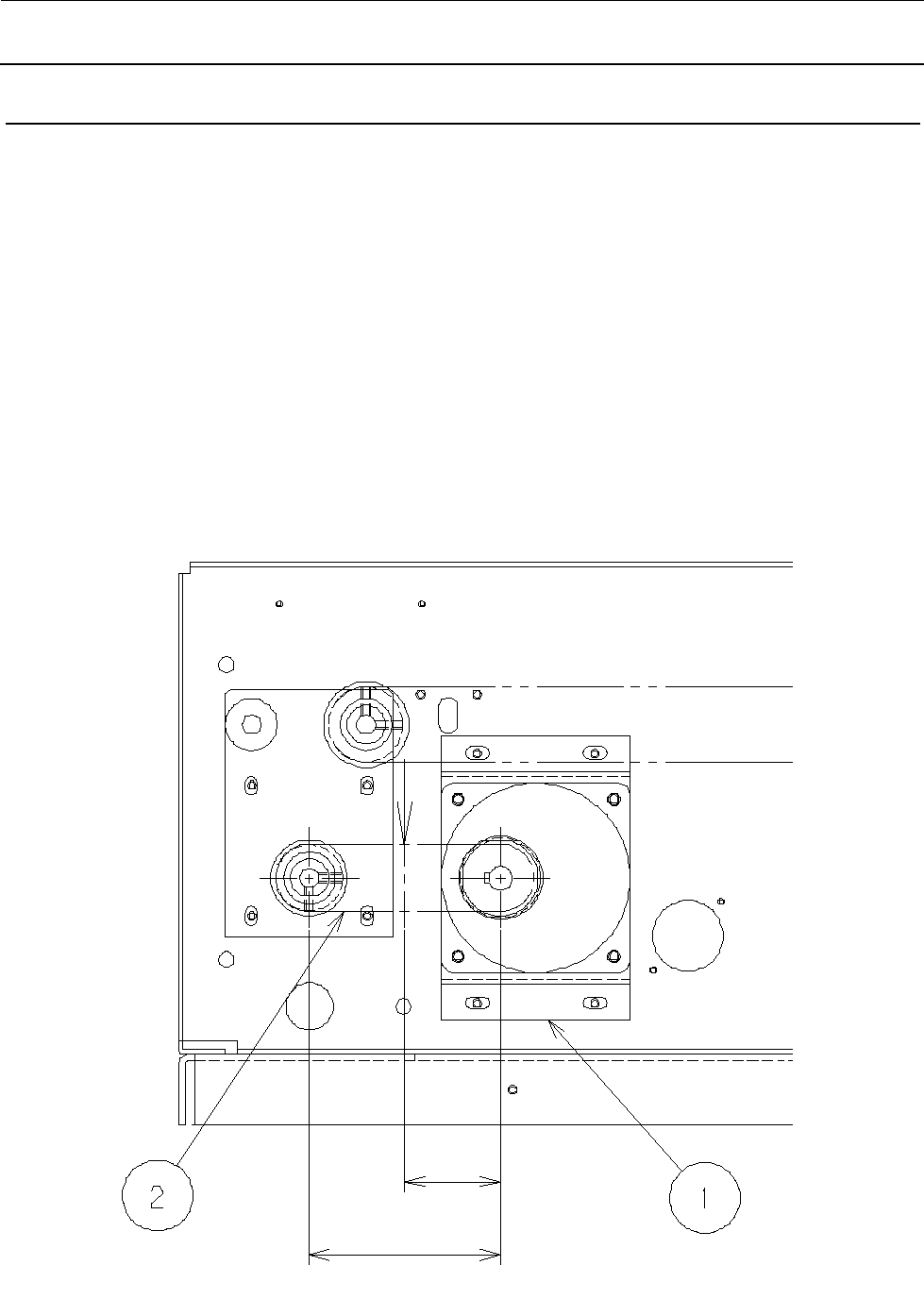

6-7. 传送驱动皮带的更换及调整
请拆下 C COVER B6S 及 C COVER A6S。
请拆下电动机 BR①，更换皮带②。
更换后，请进行皮带张力调整，调整为以下值。
P=2.94N（300g），挠曲=1mm
※ 使用声波式皮带张力计时
单位重量： 0.00245N／cm
2
皮带宽度： 9mm
跨距： 81mm
皮带张力： 44N（4.5kgf）
②C 皮带 252-3GT（1650-3GT）（货号：E1614717000）
４０．５ｍｍ
８１ｍｍ
