维修调整要领书
7-4
7-4. 闸门、托盘卡盘、减速用电磁阀的更换（选配：低速 2 模式）
请卸下阀盖，更换各自的电磁阀。
⑧电磁阀 Y HOLDER（货号：HM001780010）
⑨电磁阀 闸门（货号：HM001780010）
维修调整要领书
7-5
7-5. X 装置部的气动部件配置图
①自由安装式气缸 HEAD L 货号：PA0603004A0）
②自由安装式气缸 HEAD R 货号：PA0603004A0）
③真空吸盘 HEAD2（货号：PX500060000）
④真空吸盘 HEAD1（货号：PX500062000）
⑤电磁阀 HEAD2（货号：PV150209300）
⑥电磁阀 HEAD1（货号：PV150209300）
⑦HEAD L EJECTOR（货号：40045132）
⑧HEAD R EJECTOR（货号：40045133）
⑨SPAD L EJECTOR（货号：40045158）
⑩SPAD R EJECTOR（货号：40045159）
⑪过滤器滤芯罩壳
⑫过滤器滤芯（货号：PV920001000）
⑬电磁阀 HEAD2 DOWN（货号：HM001780010）
⑭电磁阀 HEAD2 UP（品番：HM001780010）
⑮电磁阀 HEAD1 DOWN（品番：HM001780010）
⑯电磁阀 HEAD1 UP（品番：HM001780010）
维修调整要领书
7-6

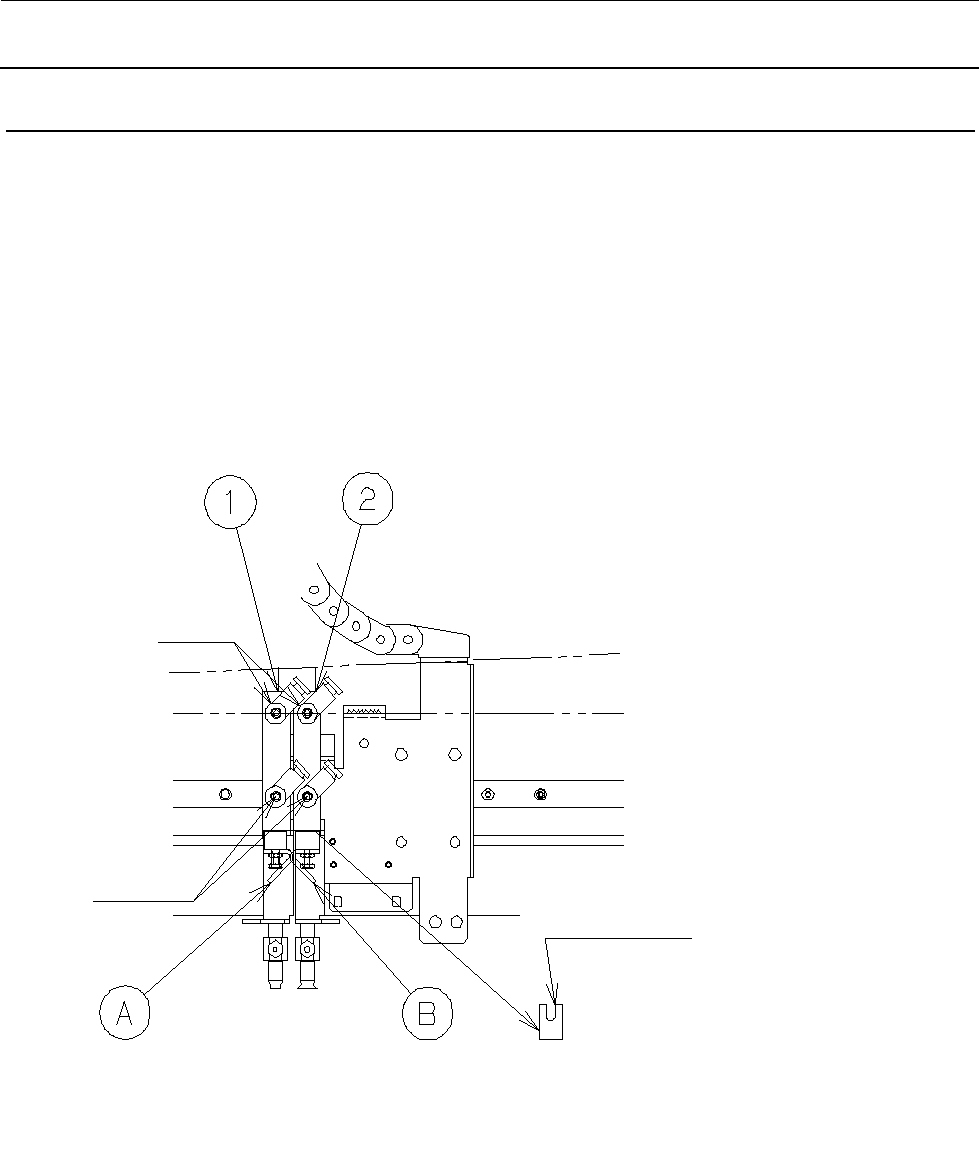

7-6. 贴装头气缸的更换
从气缸上拆下气缸板 L（A）、R（B）。（螺母 1 个，螺丝 1 个）
卸下气缸更换之。
更换后，请进行贴装头传感器的调整。
并且，如通过调试模式的 Head 执行单独动作，操作面板上会显示“UP”、“DOWN”的动作时间。
请用速度控制器对贴装头 L、R 的 UP／DOWN 进行如下调整。
HEAD L UP:197±10msec DOWN:133±10msec
HEAD R UP:158±10msec DOWN:172±10msec
①自由安装式气缸 HEAD L（货号：PA0603004A0）
②自由安装式气缸 HEAD R（货号：PA0603004A0）
UP
DOWN
气缸止动器（
E2064723000
）
应贴上气缸止动带（E2065723000）。
