维修调整要领书
3-17
(5) 参数的输入

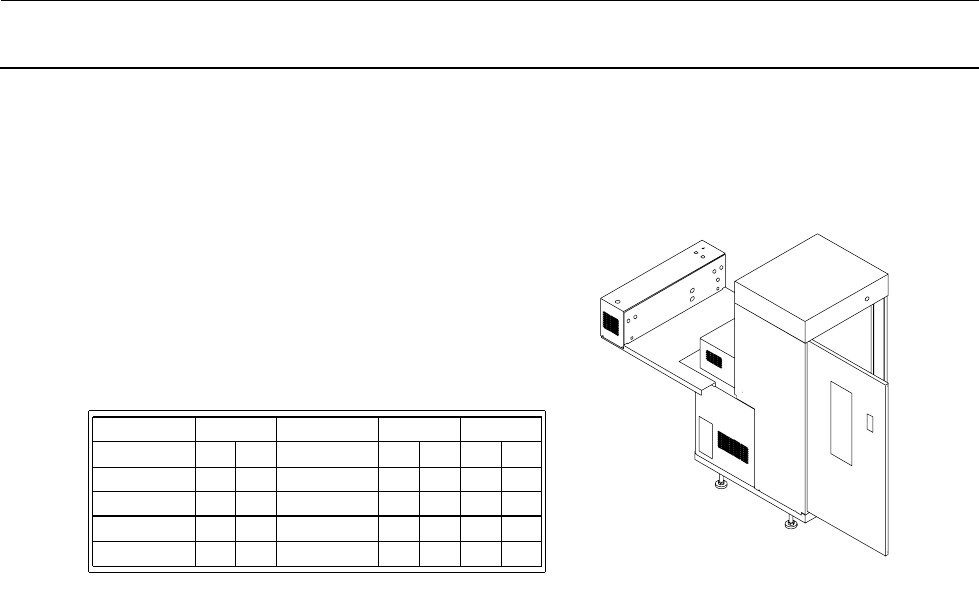

打开门，该部分贴有标牌，上面载明已设定的参数。
请通过调试模式的“19. YYZ Unit Adjustment”输入参数。
＜XYZ 装置调整的流程＞
1. Tray Pos： 无参数输入
2. H.P Offset： 输入 Shuttle1 的值
3. Tray Ref ADJ： 输入 Head2 的值
4. No.1 Head ADJ： 输入 Head1 的值
5. Spot ADJ： 输入 Spot 的值
6. Pad Confirm： 无参数输入
STK1
STK2
Shuttle 1
Shuttle 2
Head 1
Spot
Head 2
X Data
Y Data
***
***
***
**
***
***
***
**
***
***
***
**
维修调整要领书
3-18
3-10. MAIN 电路板的更换（TR6SNX／6SNV）
请拆下 E COVER F，更换 MAIN 电路板。
更换后，请进行跨接的设定、指拨开关的设定、EEPROM 的初始化和参数的输入。
电路板上的 DIPSW 平面图
(1) 设定跨接，设定指拨开关 - 40095247 or 40095246 -
・连接机型为 KE-3020/3020R/3010/3020V/3020VR /3010A/3020VA/3020VRA
DIPSW1：备用
1 OFF：机型判別
2 OFF：机型判別
3 OFF：机型判別
4 ON：机型判別
5 OFF：写入 FLASH 引导程序
6 OFF：強制下载程序
7 OFF：元件翘立传感器 10.5 无效化
8 OFF：元件翘立传感器 23.5 无效化
1
7
6
4
W1
W5
3
1
3
10
12
9
1
3
1
3
W3W4
1
3
W2
1
2
3
4
5
6
7
8
O
N
ON OFF
DIPSW
的
ON/OFF
插入部位
DIPSW2
DIPSW3
DIPSW4
DIPSW5
W5
W1,W3,W4
DIPSW8
DIPSW7
DIPSW6
DIPSW1
W2
维修调整要领书
3-19
DIPSW2：设定规格
1 ON：TR6/TR5 机型选择 ON：TR6 OFF：TR5
2 OFF：D/S 机型选择 ON：D（TR6D、TR5D） OFF：S（TR6S、TR5S）
3 ※2：选择语种 ON：英语 OFF：日本语
4 ※2：传送方向 ON：左→右 OFF：右→左
5 OFF：CMPNT35.0（TR5 中使用）
6 ON：WDT
7 OFF：极限信号的无效化（调试纠错中使用）
8 OFF：贴片机护罩打开的有效/无效
DIPSW3：设定选配件
1 ※2：低速 2 模式 ON/OFF
2 ※2：元件用尽显示 BOX ON/OFF
3 ON：托盘误插入防止功能
4 ※2：检查传送 ON/OFF
5 ※2：传送部自动调整宽度 ON/OFF
6 ※2：可适用 EX 尺寸电路板 ON/OFF
7 ON：闪速存储卡启动模式
8 OFF：信号塔 2
指示灯（TR6D 中使用）
DIPSW4：电路板图面和功能的修订版
1 ※3：P_REV_0
2 ※3：P_REV_1
3 ※3：P_REV_2
4 ※3：P_REV_3
5 ※3：F_REV_0
6 ※3：F_REV_1
7 ※3：F_REV_2
8 ※3：F_REV_3
DIPSW5：备用
1 ※2：RFID
2 ※1：备用
3 ※4：使用 BGA 时指定梭动器吸盘
4 ※4：使用 BGA 时指定梭动器吸盘
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ON：对应连接 KE-3020/3020R/3010/3020V/3020VR 3010A/3020VA/3020VRA ON/OFF
DIPSW6：备用
1 ※1：备用
2 ※1：备用
3 ※1：备用
4 ※1：备用
5 ※1：备用
6 ※1：备用
7 ※1：备用
8 ※1：备用
※
1.
已根据客户定制等软件的规格进行了设定。
请进行与更换前电路板相同的设定。
※2. 请确认装置的规格后再设定。
※3. 在电路板的出厂阶段已设定好，所以不需要改变。
※4. 使用梭动器的BGA时，能够通过以下的DIP SW组合来指定梭
动器的吸盘。
指定梭动器吸盘
DIP SW 5_3 DIP SW 5_4
大吸盘
ON ON
大吸盘
OFF
OFF
小吸盘
OFF
ON
根据贴装头
ON
OFF
