维修调整要领书 4- 22 4- 22. 门传感器的更换及调整（ CE 机） 请打开门更换开关。 初始化时请确认联锁上锁。 ③门打开传感器（货号： HA004550030 ） ※仅适用于 CE 机
维修调整要领书
4-21
4-21. 门锁定检知传感器、门打开传感器的更换及调整
请卸下门锁罩后更换传感器。
初始化时请确认联锁上锁。
①门 M 锁定传感器（货号：HD00057000A）
②门打开传感器（货号：HD001710000） ※仅适用于标准机
维修调整要领书
4-22
4-22. 门传感器的更换及调整（CE 机）
请打开门更换开关。
初始化时请确认联锁上锁。
③门打开传感器（货号：HA004550030） ※仅适用于 CE 机
维修调整要领书
4-23

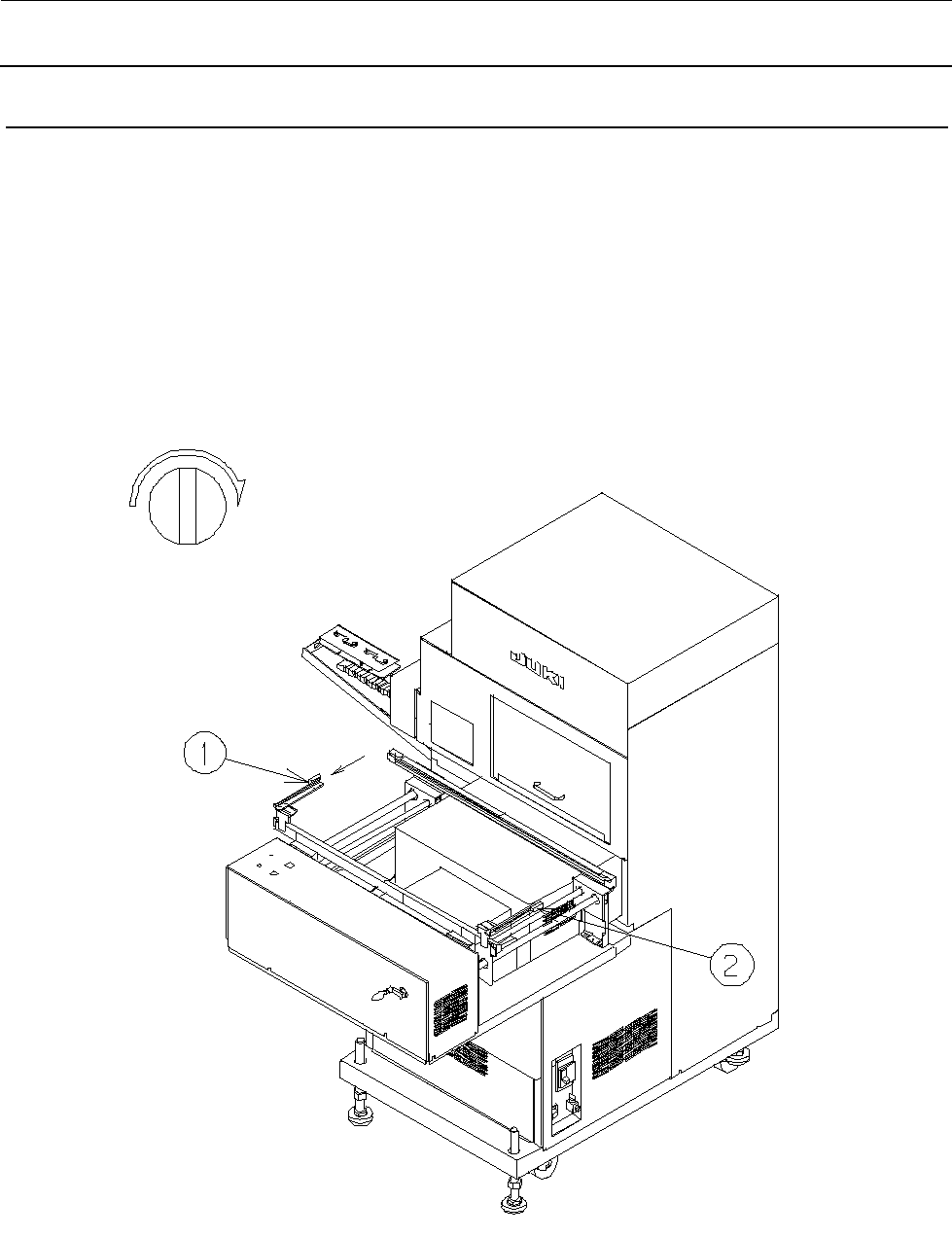

4-23. 传送传感器的更换及调整
请更换传感器，进行灵敏度旋钮的调整。
灵敏度旋钮请设置于 1／2。
请确认在该状态下无基板时 LED 熄灯，有基板时亮灯。
①CNV L SENSOR ASM（货号：40045190）
②CNV R SENSOR ASM（货号：40045192）
灵敏度旋钮
灵敏度旋钮
MIN
MAX
