维修调整要领书 4-6 4- 6. 闸门传感器的更换及调整 请利用调试模式的“ 10. Z JOG ”把 Z 轴移动到容易更换传感器的位置，再更换传感器。 更换后请确认锁定传感器会启动。 ③闸门打开传感器（货号： HD00057000A ） ④闸门关闭传感器（货号： HD00057000A ）
维修调整要领书
4-5
4-5. 叠盘箱锁定传感器的更换及调整
请利用调试模式的“10. Z JOG”把 Z 轴移动到容易更换传感器的位置，再更换传感器。
叠盘箱 M 锁定传感器是安装在 ZST 底座（A）上的，请更换。更换后请确认锁定传感器会启动。
①叠盘箱 M 锁定传感器（货号：HD001710000）
维修调整要领书
4-6

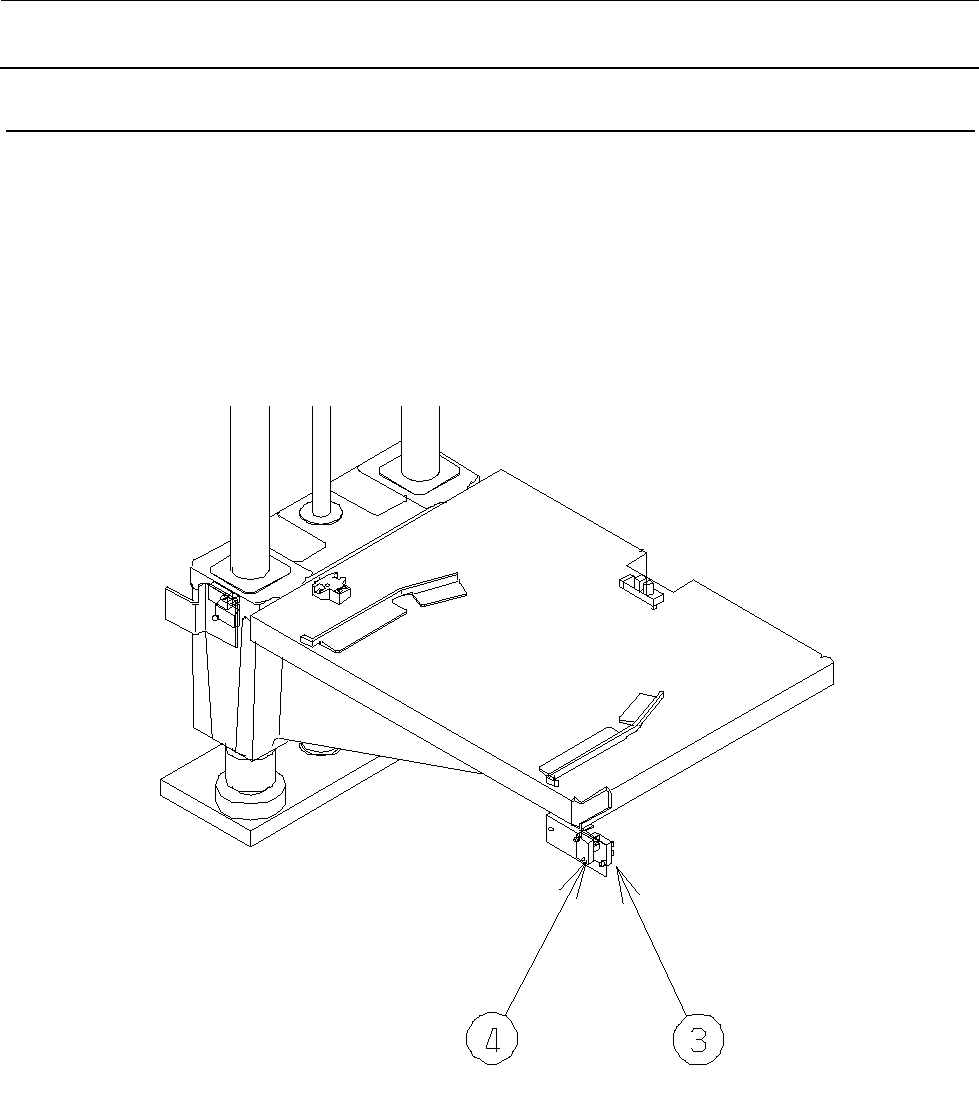

4-6. 闸门传感器的更换及调整
请利用调试模式的“10. Z JOG”把 Z 轴移动到容易更换传感器的位置，再更换传感器。
更换后请确认锁定传感器会启动。
③闸门打开传感器（货号：HD00057000A）
④闸门关闭传感器（货号：HD00057000A）
维修调整要领书
4-7

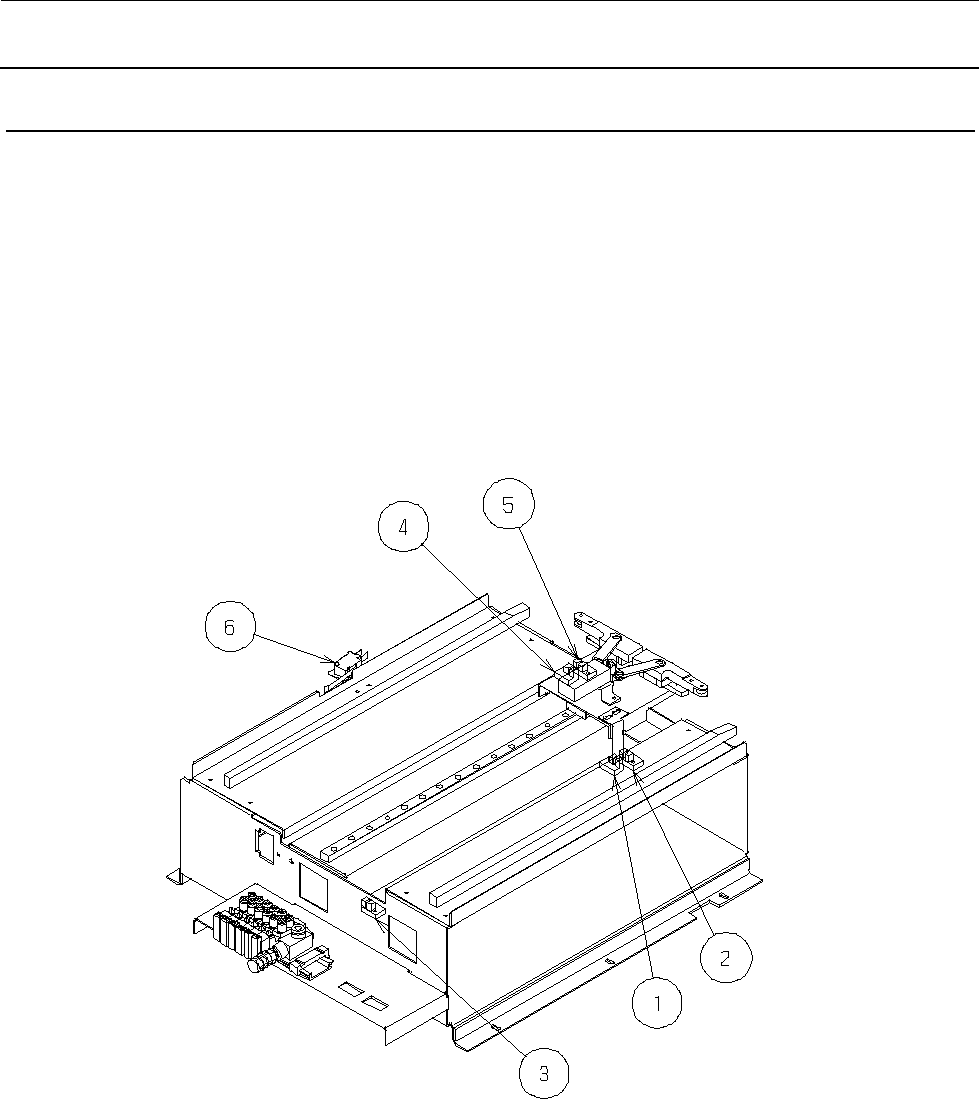

4-7. Y 装置传感器布置图
①Y 轴原点传感器（货号：HD00057000A）
②Y 负向极限检知（货号：40045713）
③Y 正向极限检知（货号：40045713）
④卡盘关闭检知 M（货号：HD00057000A）
⑤卡盘打开检知 M（货号：HD00057000A）
⑥托盘拉出检知（+）（货号：HA001310000）
