Samsung Component Pla cer SM310 Pr ogramming T utorial 3.3.2.2. Import 导入之后下面是 I mport 完成后的屏幕。  如果从 CAD 数据 Import 的元件没有登记，需要将未登记元件予以登记。导入完成后主画面下端显示 <Undefined Data – Part Names not definned > 对话框。对话框的右侧显示未登…

ASC File SSA Format Import

3-3

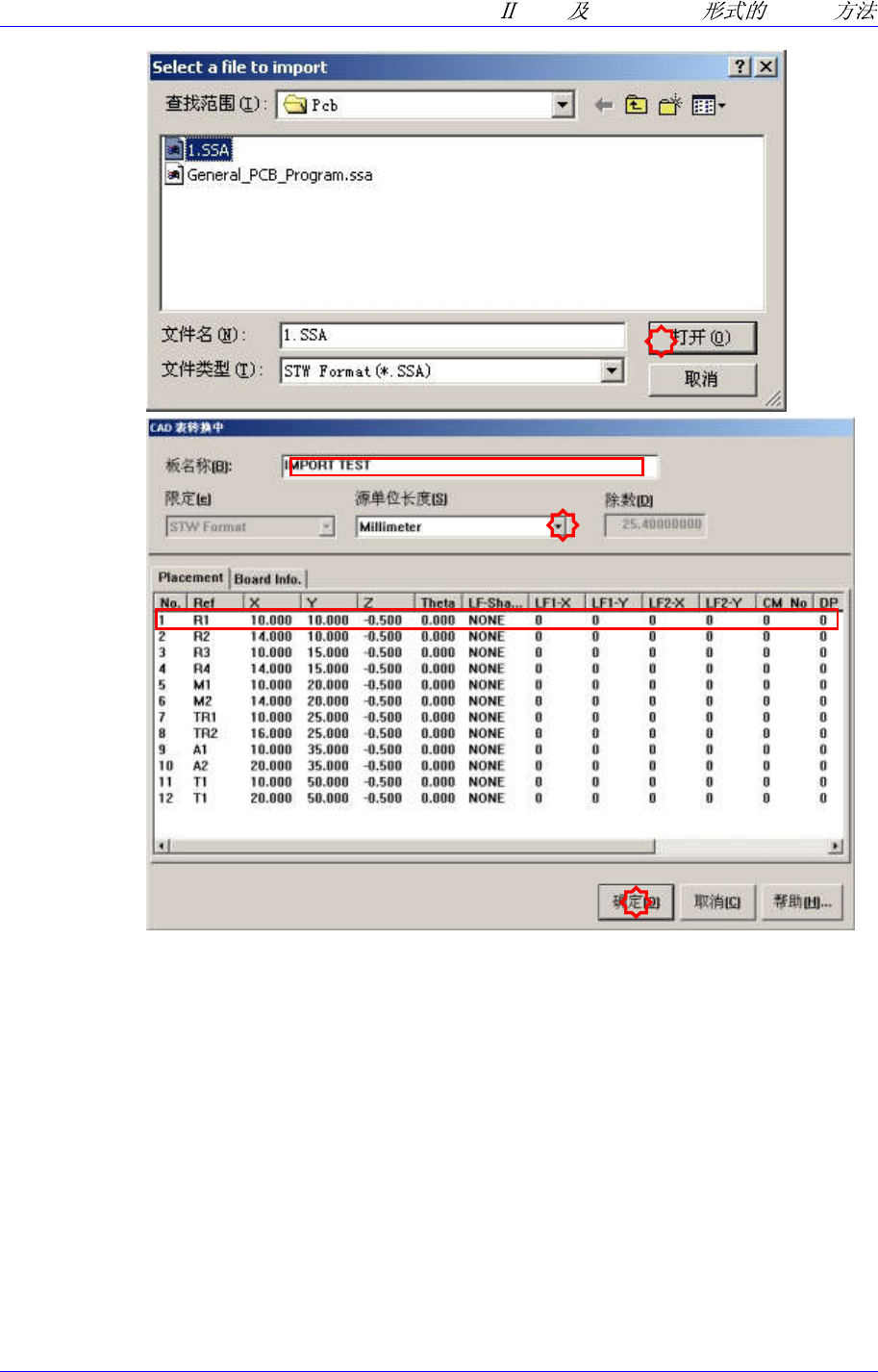

在<Converting CAD Data>对话框中，<条板名称> 编辑箱输入 Board name,

<源单位长度> 组合箱里选择适用单位。(条板名称选择 Import, 源单位长度

选择 Millimeter 毫米)

执行 Import 导入。

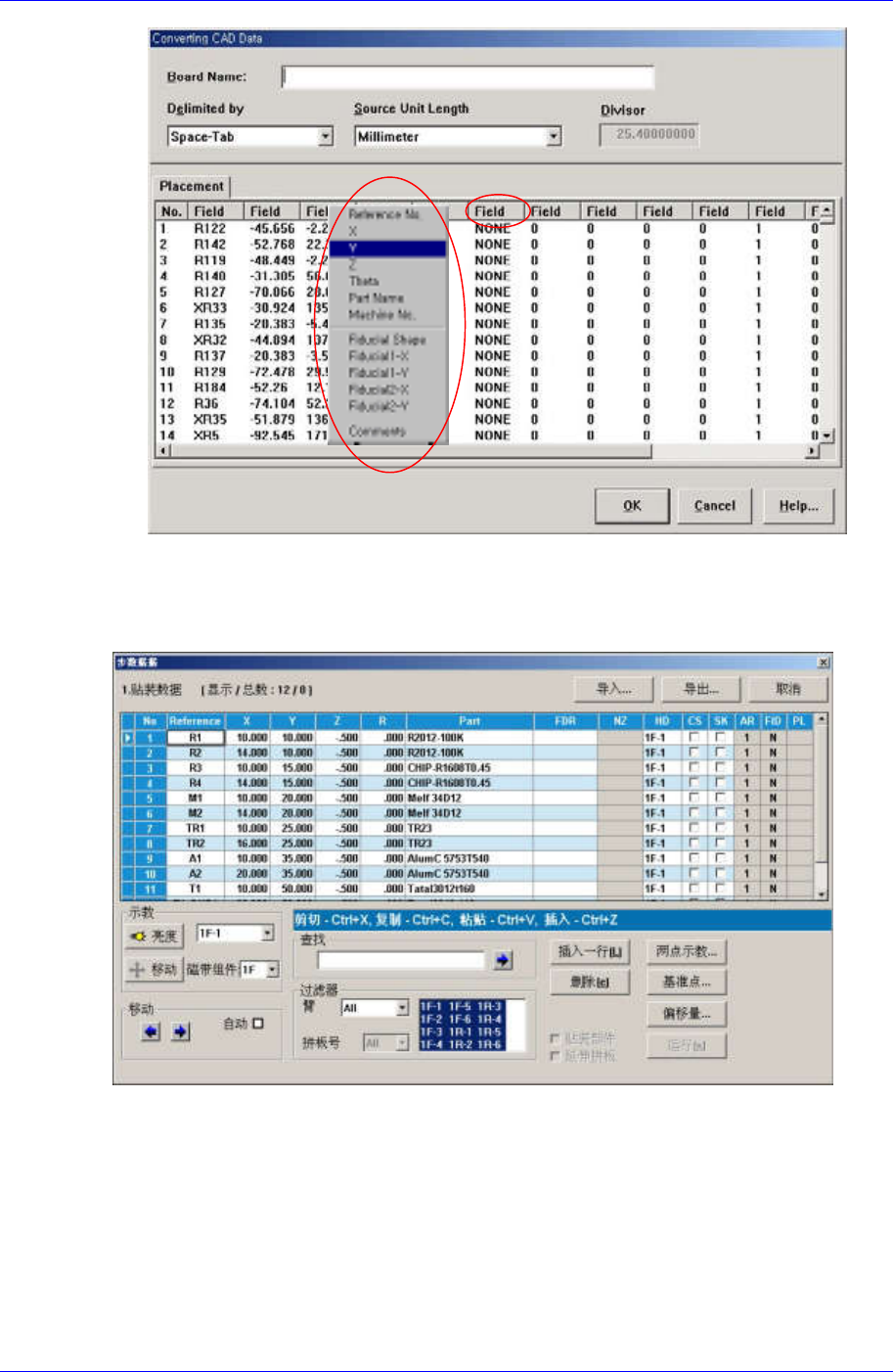

如果输入了本公司标准格式之外的文件格式，该列将如下显示 Field。把鼠标指

针移到需要更改名称的列后单击右键，并在出现的菜单中选择该名称。这时，

如果没有符合拟输入列的名称，利用 Field 设置列名称。

Samsung Component Placer SM310 Programming Tutorial

3.3.2.2. Import 导入之后

下面是 Import 完成后的屏幕。

如果从 CAD 数据 Import 的元件没有登记，需要将未登记元件予以登记。

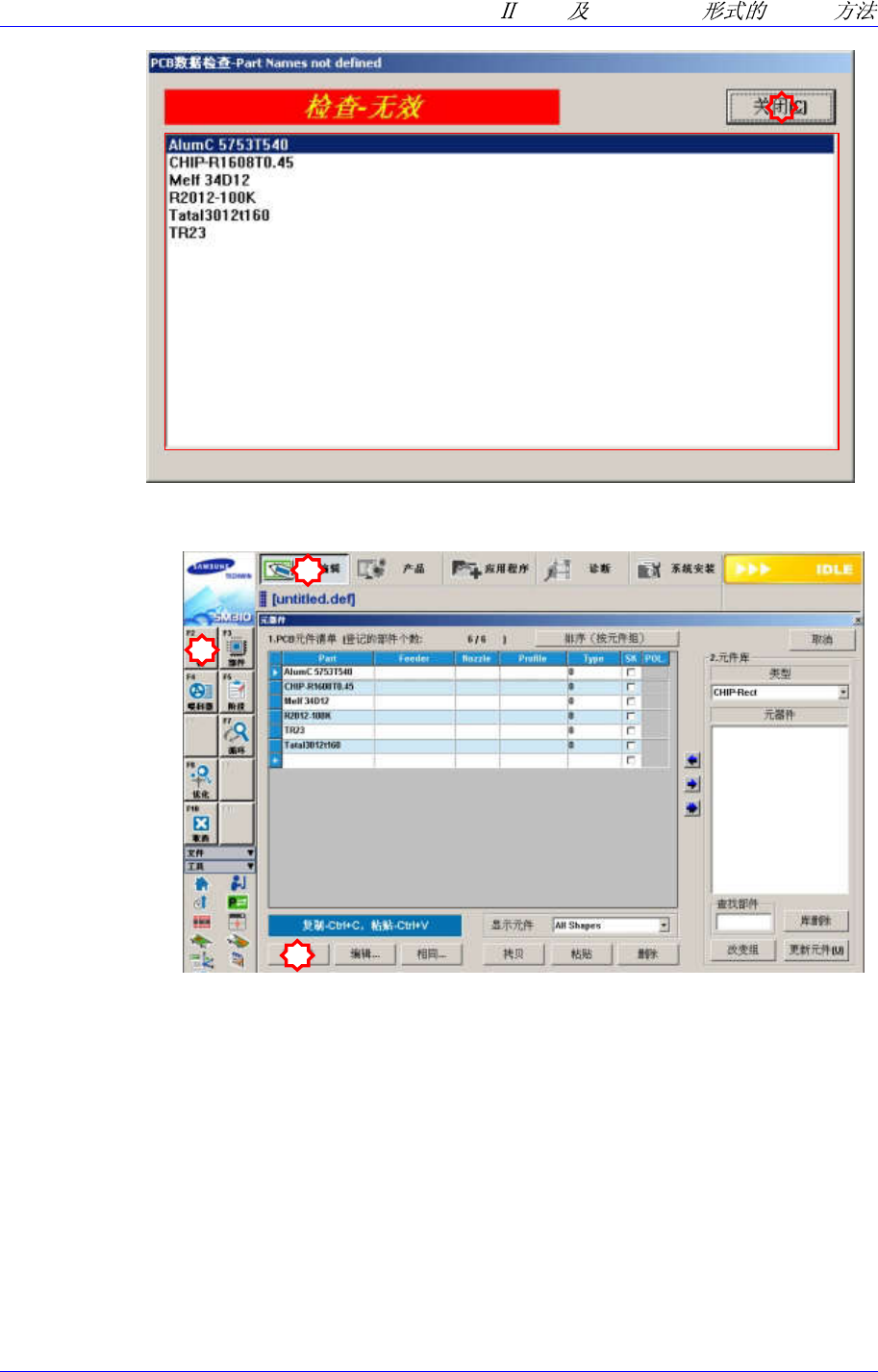

导入完成后主画面下端显示<Undefined Data – Part Names not definned> 对话

框。对话框的右侧显示未登录的部件。

3-4

ASC File SSA Format Import

3-5

 请执行 Parts 对话框登录未登记部件。选择<新部件…>按钮则显示如下图

<Create a new part/Edit the selected part>对话框。
