1.3.6. Optimizer Setup – 7 (STEP 7)

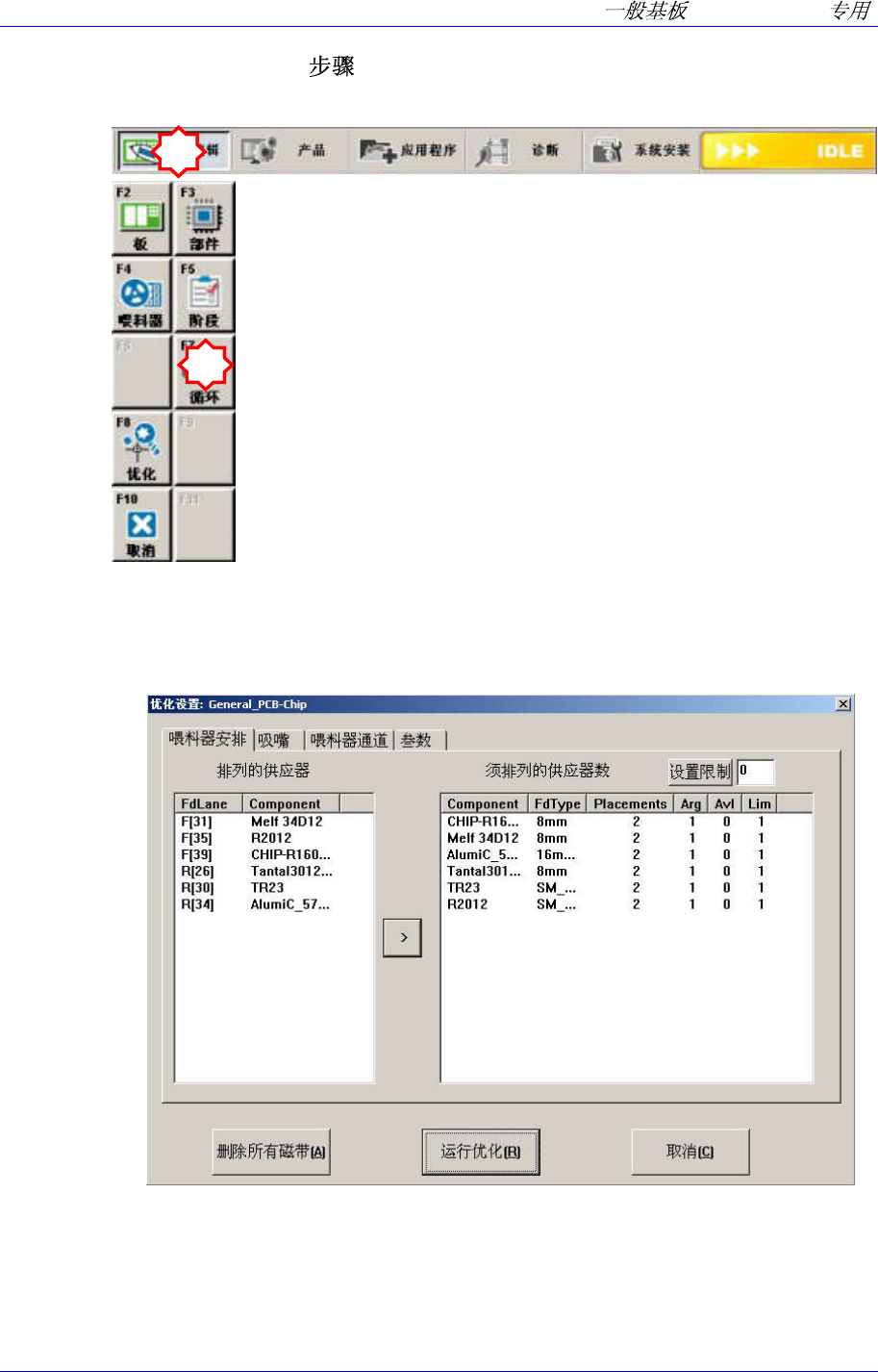

现在利用 Optimizer 优化 PCB File。在 PCB Edit 菜单单击屏幕左边的 OPTI 键。
Optimizer 程序指的是优化程序，计算贴装点及拾取位置以便提高设备作业的生产
性，自动生成喂料器配置及贴装点贴装顺序以便提高生产效率。生成顺序如下：考
虑 1)是否同时拾取 2)ANC 3)近距离移动等要素后生成优化文件。
1
2
喂料器安排(Feeder Arrangement)
进行与 Feeder 安装有关的优化作业。
<排列的供应器>列表框: 显示创建 PCB 时登记的喂料器。
<须排列的供应器数>列表框:
Component: 显示元件信息(元件名称)。
Samsung Component Placer SM310 Programming Tutorial
FdType: 表示相应的元件 feeder 种类。
Placement : 表示 Step Program 上的装着点数
Arg(Arranged): 表示现在登录到 Feeder Station 的 Feeder 个数。
Avl(Available): 显示可以使用的喂料器数量。
Lim(Limit): 限制相应元件可安装的喂料器的最大数量。
Set: 设置 Limit 的数量。
Lim=Arg+Avl.

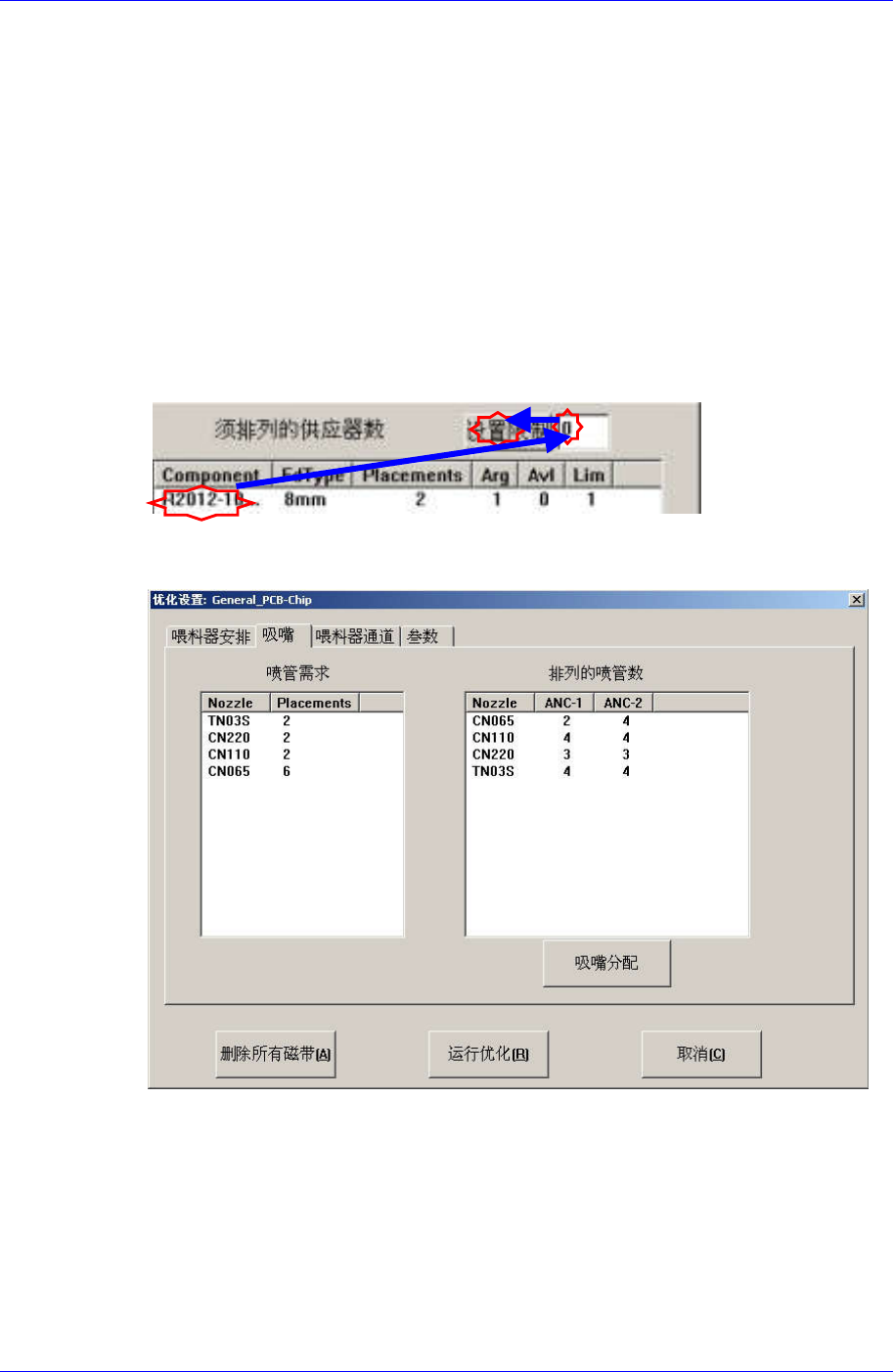

可以根据元件而设置可以安装的最多 Feeder 数量，可以根据元件而设置可以安
装的最多 Feeder 数量，特定元件的使用量大时，设定 3 盘以上才能得到最佳
结果。设定方法如下。
部件 点南->指定 Limit 个数->点击 Set button
吸嘴(Nozzle)
可以优化 Nozzle 的使用数量及 Nozzle 位置。
<喷管需求>列表框: 表示 Nozzle 的装着点数。
<吸嘴分配>按钮: 可以针对各吸嘴而限制 Head 的使用。利用圈选与否(v)
来选择是否使用某个头。
一般利用 Opti-Nozzle 再布置 Nozzle 时，根据用户 Opti 结果再布置 Nozzle
才能进行正常生产。不愿意再布置 Nozzle 时（使用已有的布置），请进行下一
步。
1-32
Program(Chip )
1-33

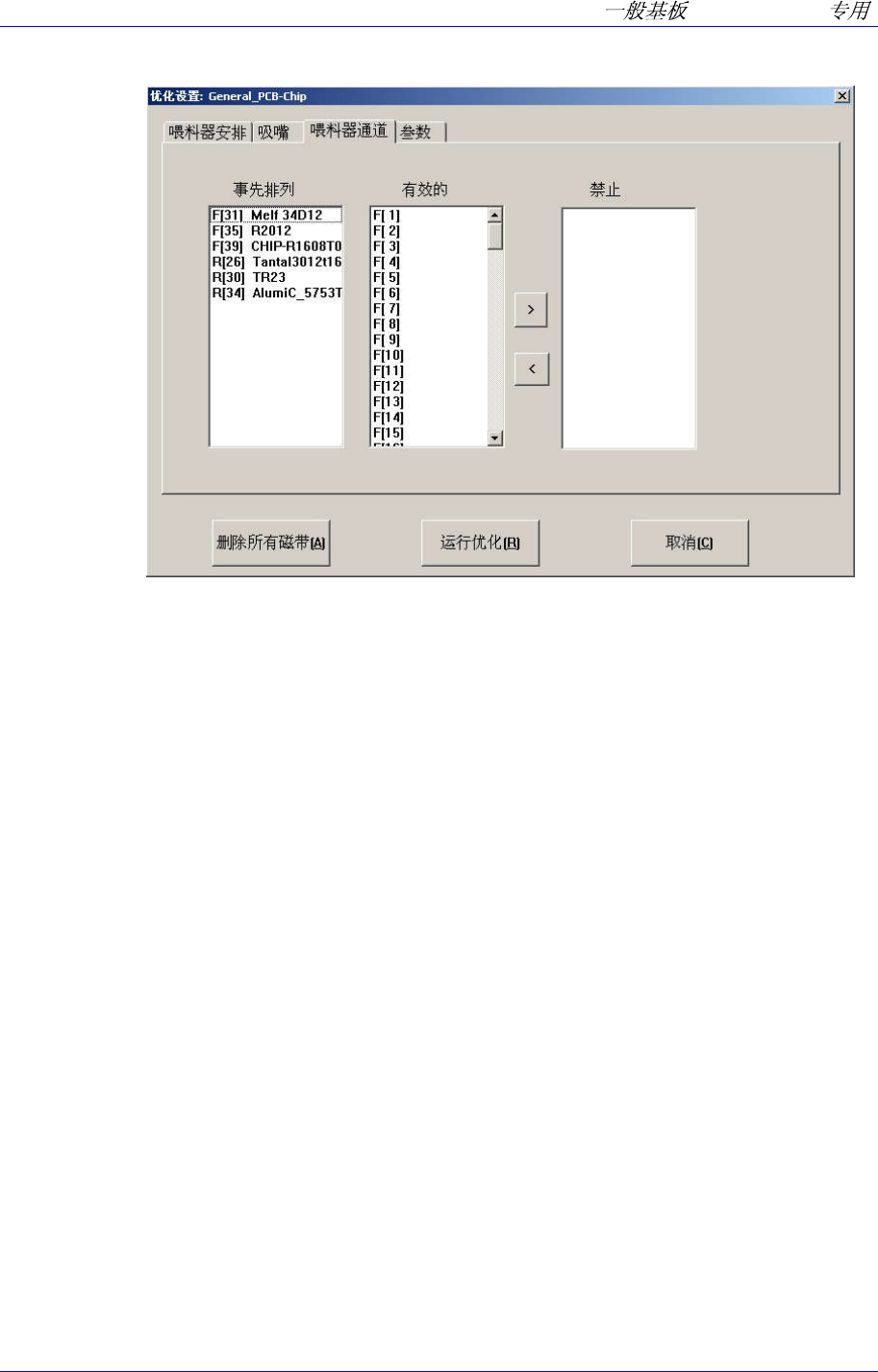

喂料器通道(Feeder Lane)
可以优化拟安装喂料器的位置。
<事先排列>列表框：显示拟优化的 PCB 文件中已经安装了经过事先设置的
喂料器的位置。
<有效的>列表框：显示可以安装及使用的位置。
<禁止>列表框：显示不可以安装及使用的位置。
<删除所有磁带>按钮: 可以移除已经安装的喂料器，并设置新的安装位
置。
在这里再配置喂料器。(利用 Opti 结果)
在上面所示的对话框中选择 <删除所有磁带>，对全体喂料器进行再配置。
