Array Board Program (Chip, )
2-15
输入<元件名称>。(BGA)
Part Group 选择 BGA， Profile 选择 BGA119_2214P127。
输入元件的大小。
球数量：输入 X、Y 列的球数量。
直径: 输入球的直径 / Pitch：输入 Ball 之间距离。
为确认实际形象和配置形象是否一致，单击 <自动示教>按扭。
如果两个图像不一致，则修改已设置的识别数据以便使双方一致。修改
球数据时，请单击 <编辑球> 按扭。
Samsung Component Placer SM310 Programming Tutorial

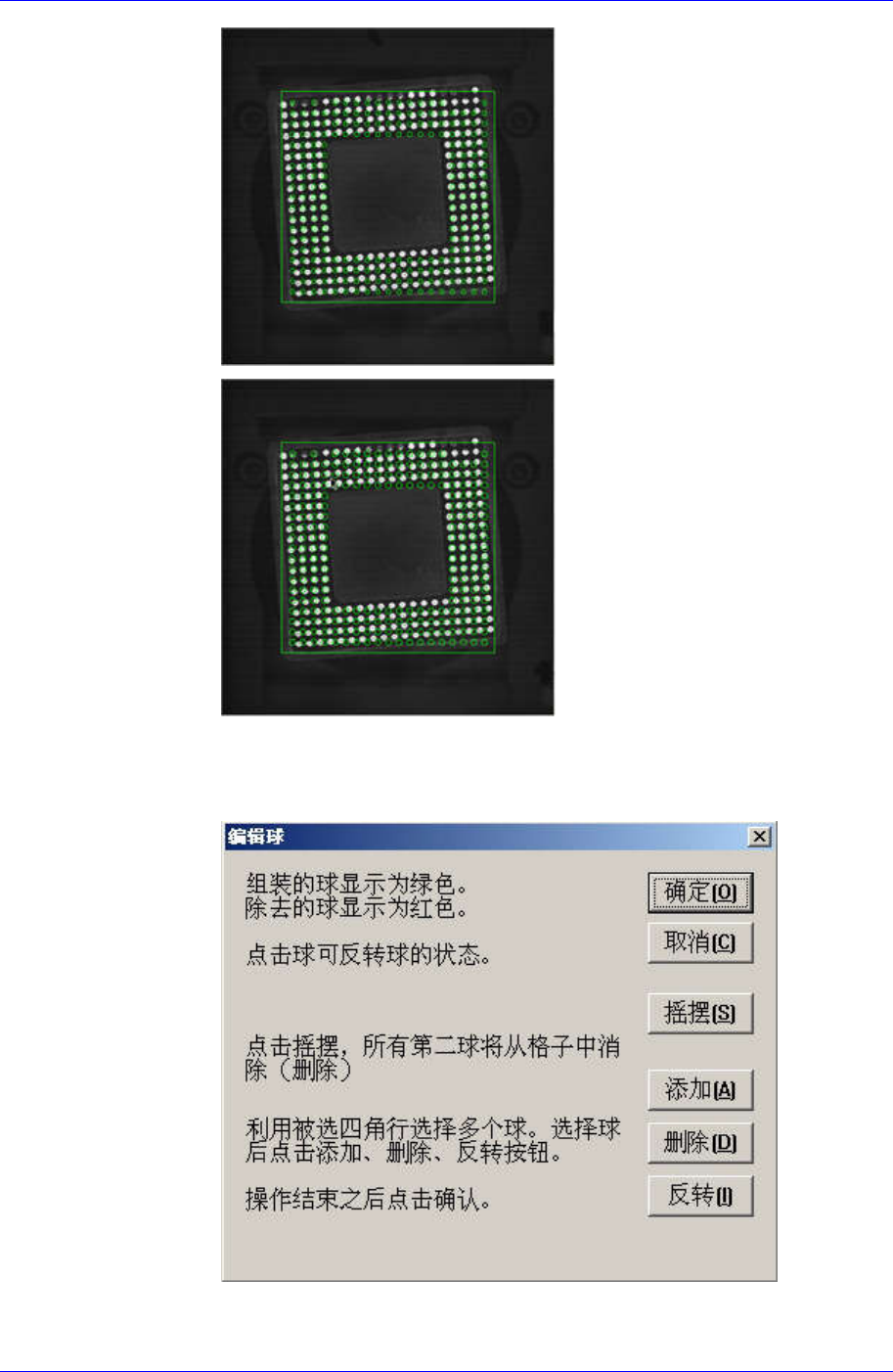

(两个图像不一致)
(两形象一致)
单击<编辑球..>按扭则 LSO Video 画面球形变成绿色。绿色执行球检
查，红色不执行球检查。万一显示中间有漏洞的形象，利用<摇摆>或<
删除> 按扭，使球色变为红色。
2-16
Array Board Program (Chip, )
2-17
各按扭的功能如下。
<摇摆> 按钮
单击此按扭，球色一个隔一个变成红色。下面是单击此按扭后的
LSO Video 画面。
<添加> 按钮
在 LSO Video 画面，用鼠标选择红色球形，单击此按扭，球色被视
为绿色，执行球检查。
<删除> 按钮
在 LSO Video 画面，用鼠标选择绿色球形，单击此按扭，球色被视
为红色，不执行球检查。
<反转> 按钮
使 LSO Video 画面上的绿色球变成红色球，红色球变成绿色球 。下
面是摇摆执行后，已执行反转的画面。
