Samsung Component Pla cer SM310 Pr ogramming T utorial 1.3.4. S tep ( 贴装信息登记 ) – 5 (STEP 5) 直接输入元件的贴装点 。 1 2 输入 Reference( 贴装参考名称 ) 。 R1, R2, C1, C2, T1, T2, T3,T4 指定 8 个地点的 X, Y Po sition 并示教 (T eachi ng) 。 请按照上…
Program(Chip )
1-27

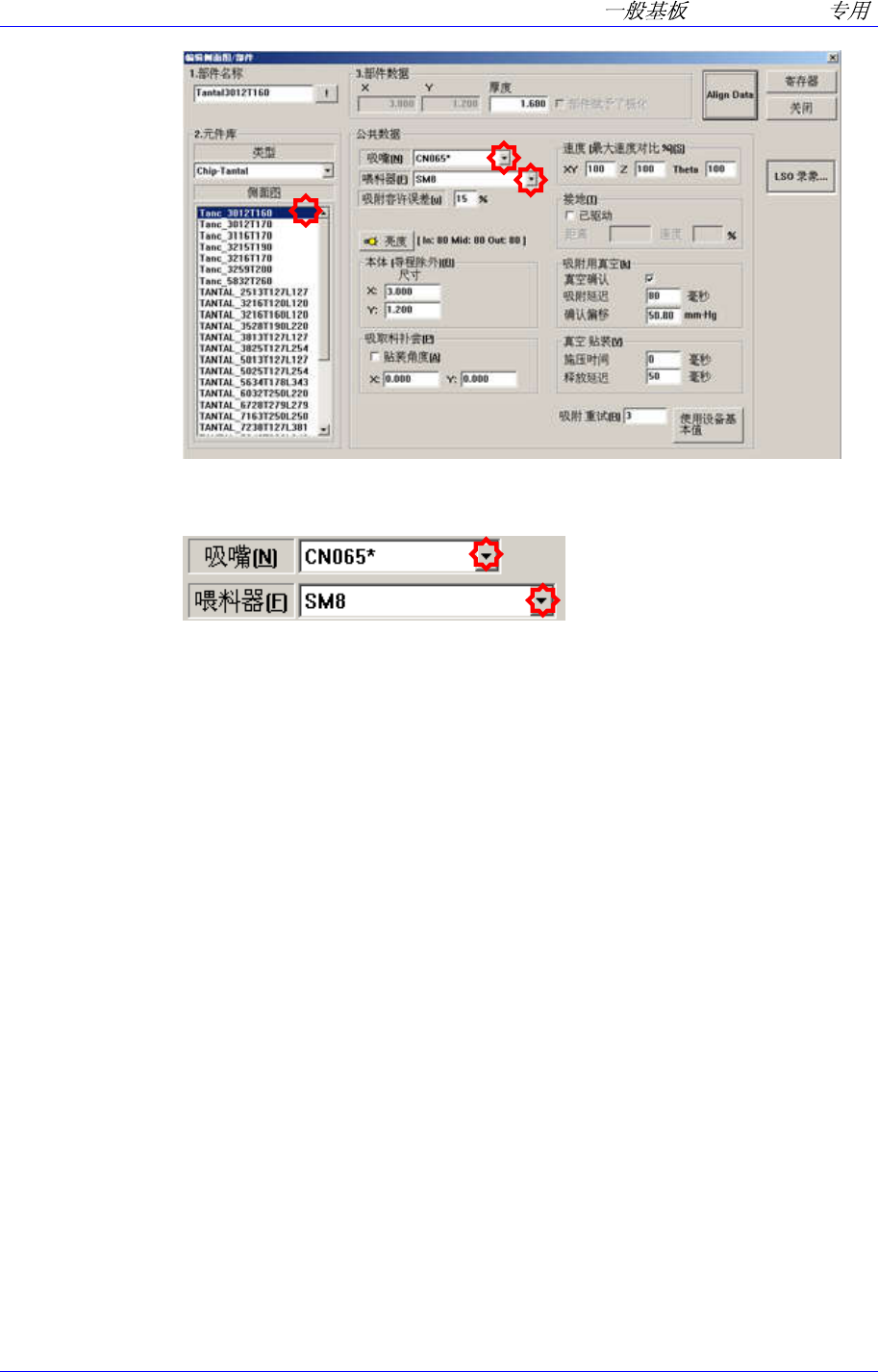

在<喂料器>喂料器组合框选择 SM8。
在<吸嘴>吸嘴组合箱选择 CN065。
单击<寄存器>按钮，登记元件。
1.3.3. Feeder (喂料器的登记)
喂料器的最终安装位置应使用优化进行排列。(只对带状喂料器以外的喂料器进行
登记)
Samsung Component Placer SM310 Programming Tutorial

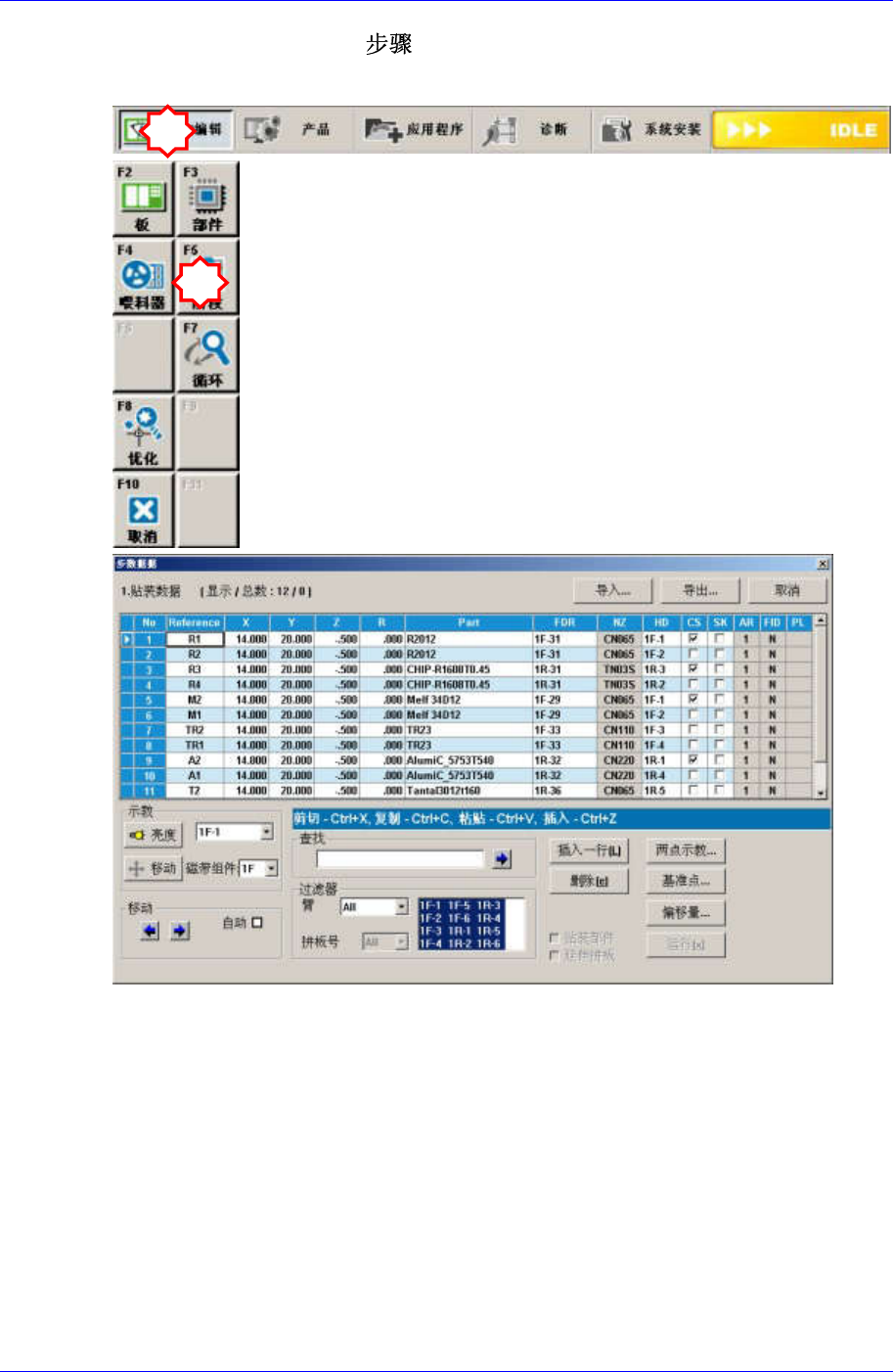

1.3.4. Step (贴装信息登记) – 5 (STEP 5)
直接输入元件的贴装点。
1
2
输入 Reference(贴装参考名称)。
R1, R2, C1, C2, T1, T2, T3,T4
指定 8 个地点的 X, Y Position 并示教(Teaching)。
请按照上述内容 Teaching 或输入。
Chipr1608 = X: 10 Y: 15, X: 14 Y: 15
TR = X: 10 Y: 25, X: 16 Y: 25
A/C = X: 10 Y: 35, X: 20 Y: 35
TANTAL = X: 10 Y: 50, X: 20 Y: 50
Z 值输入：全部输入–0.5mm。
R 值输入：只有 TR 需要输入 90 度。(以逆时针方向为基准)
1-28
Program(Chip )
1-29
Part 选择：使选定 Part 适应上述坐标。
Cycle 检查：单击左侧的键。检查所输入内容的错误，并区分每一个循环。
Save: 输入文件名并储存。 (一般 PCB 程序-CHIP.def)

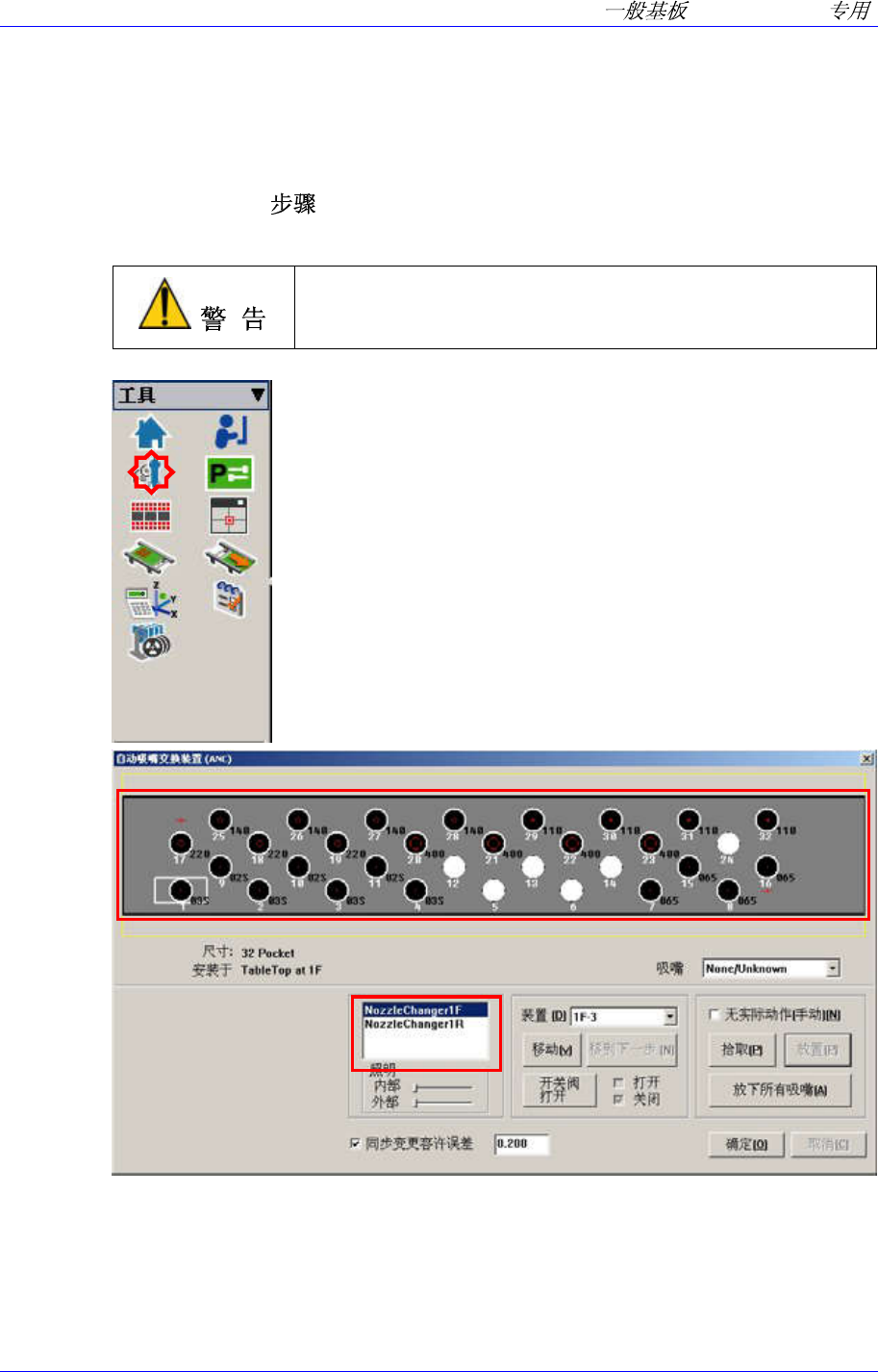

1.3.5. ANC Setting – 6 (STEP 6)
把吸嘴配置到 ANC 时，如下进行标准化后使用。
把手指伸进 ANC 孔中时，可能因开关阀的动作而受伤。
禁止把手指伸进 ANC Hole 内。
