Samsung Component Placer SM310 Programming Tutorial

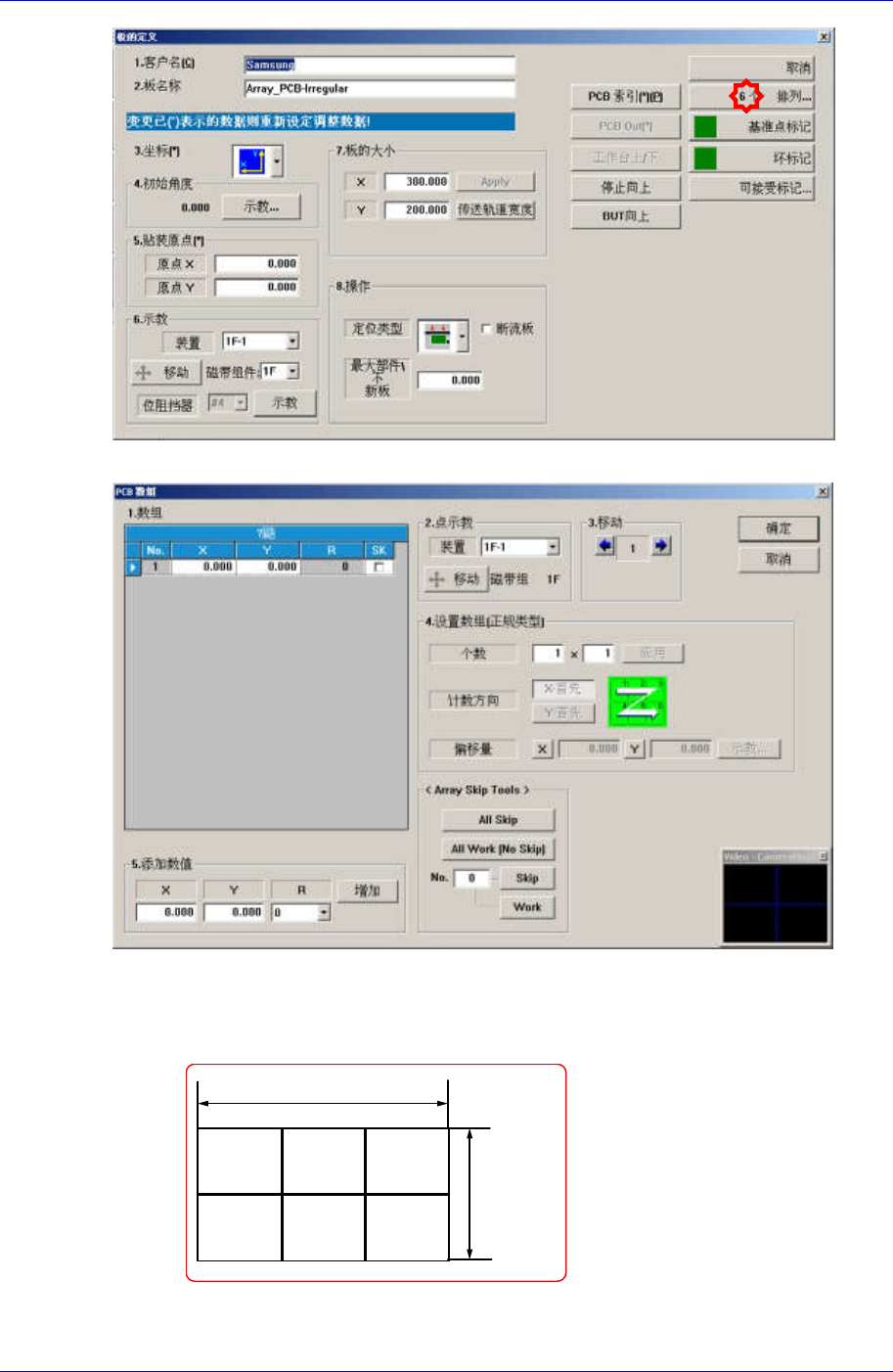

按下此<拼板…>按钮时，显示以下对话框。
<4. 设置拼板(规则类型)> 领域
<数量> 编辑框
输入多片 PCB 的排列片数。 (X: 3, Y: 2)
X = 3
Y = 2
2-4
Array Board Program (Chip, )
2-5

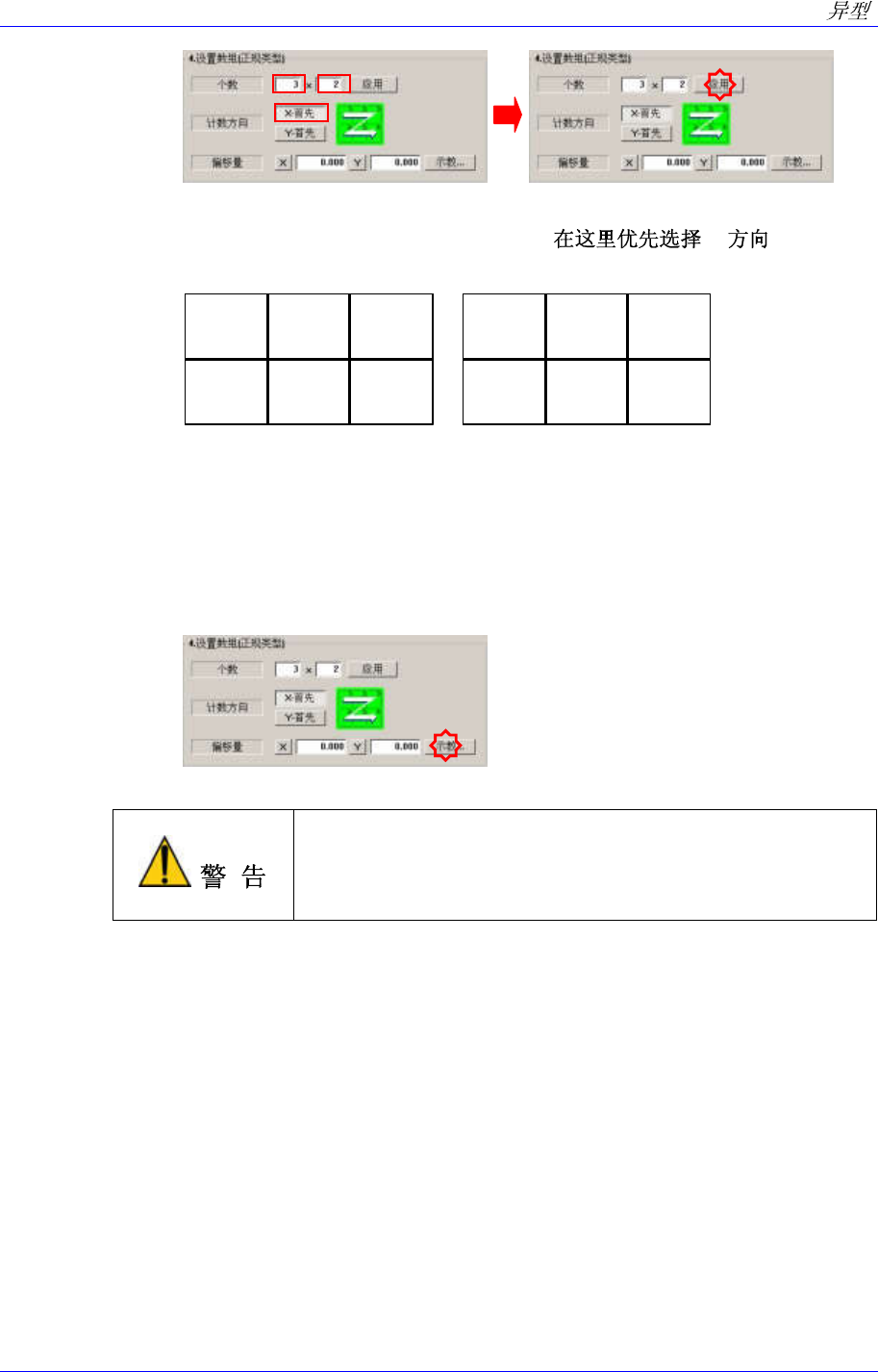

<计数方向> 选项按钮
选择多片 PCB 的各单片的编号方法。 ( X )
X Dir
인 경우
X 方向的情况
123
4
56
Y Dir
인 경
Y 方向的情况
우
135
2
46
<偏移值> 编辑框领域
设置拼板原点偏移值时使用此值。
请输入 Board X 轴 Y 轴的 Board 偏移值。
<示教> 按钮
如同 PCB 尺寸的示教方法，此按钮示教多片 PCB 的偏移量。按下此按钮
时依次显示以下画面。
选择<示教>按扭则显示如下画面。
示教时的操作错误可能危及操作员或设备周围的操作员。
再一次确认示教装置后，严格检查设备周围有没有其他操作
员后进行示教。
Samsung Component Placer SM310 Programming Tutorial
如下图所示利用示教盒，十字线放在拼板 PCB 1 号原点。
单击示教盒的 “Enter”按扭，示教拼板 PCB 1 号原点。
在示教盒上按 “Enter”
同样，示教拼板 PCB n 号原点, 点击示教盒的“Enter”按扭。
选择对话框的<确定>按扭， 输入示教值。
本功能只在 0 度的拼板运作。
备 注
2.3.1.3. Fiducial Position & Mark (基准点的定义) - 4 (STEP 4)
PCB 上有基准点标记时，设定基准点标记的位置和标记的数据。
详细内容请参照 “1.3.1.2 Fiducial Position & Mark (基准点的定义) – 3 (STEP
3) “项目。
