Samsung Component Pla cer SM310 Pr ogramming T utorial < 部件认识前 > < 部件认识后 > < 自动示教 > 功能只限 CHIP-Rect 支持。 < 自动排列 > 功能自动垂直补正各 Lead 或 Lead group 间中央的坐标。 备 注 1-22
Program(Chip )
1-21

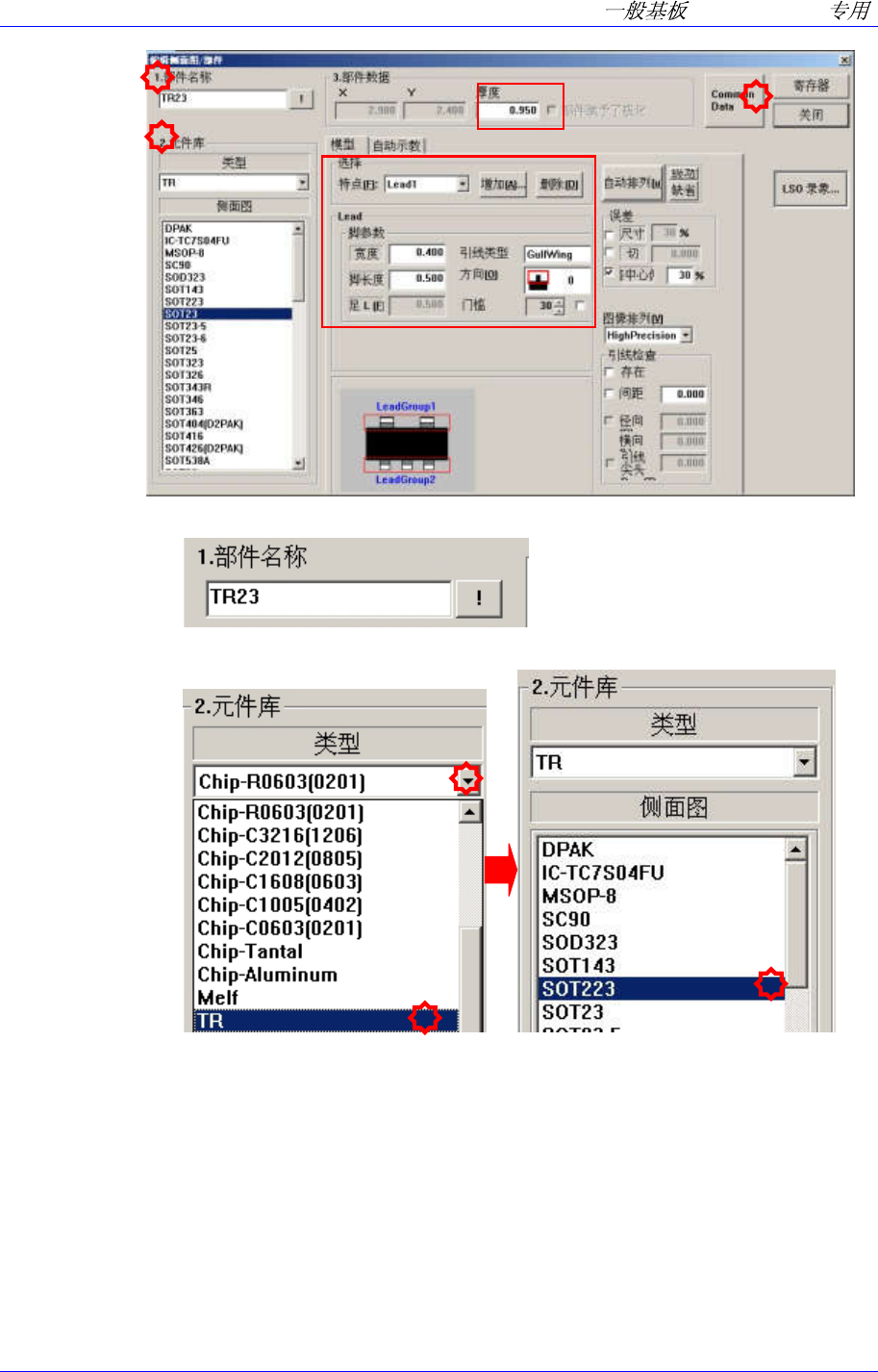

输入<元件名称>。(TR23)
Part Group 选择 TR，Profile 选择 SOT23。
请输入部件 Data。
在<3. 部品数据>领域的<厚度>编辑框上输入 2.3。
在<模型>制表对话框上点击<添加>键注册 Lead 或 Lead group。
请输入 Lead 管脚宽和足脚长。
Gull wing 和 J lead 中，选择引线类型管脚类型。
请选择各 Lead 或 Lead group 的方向。
看画面设置成跟用鼠标 Drag 扫描的图象同样的图象。
单击 <自动排列> Button 自动识别按钮。
Samsung Component Placer SM310 Programming Tutorial

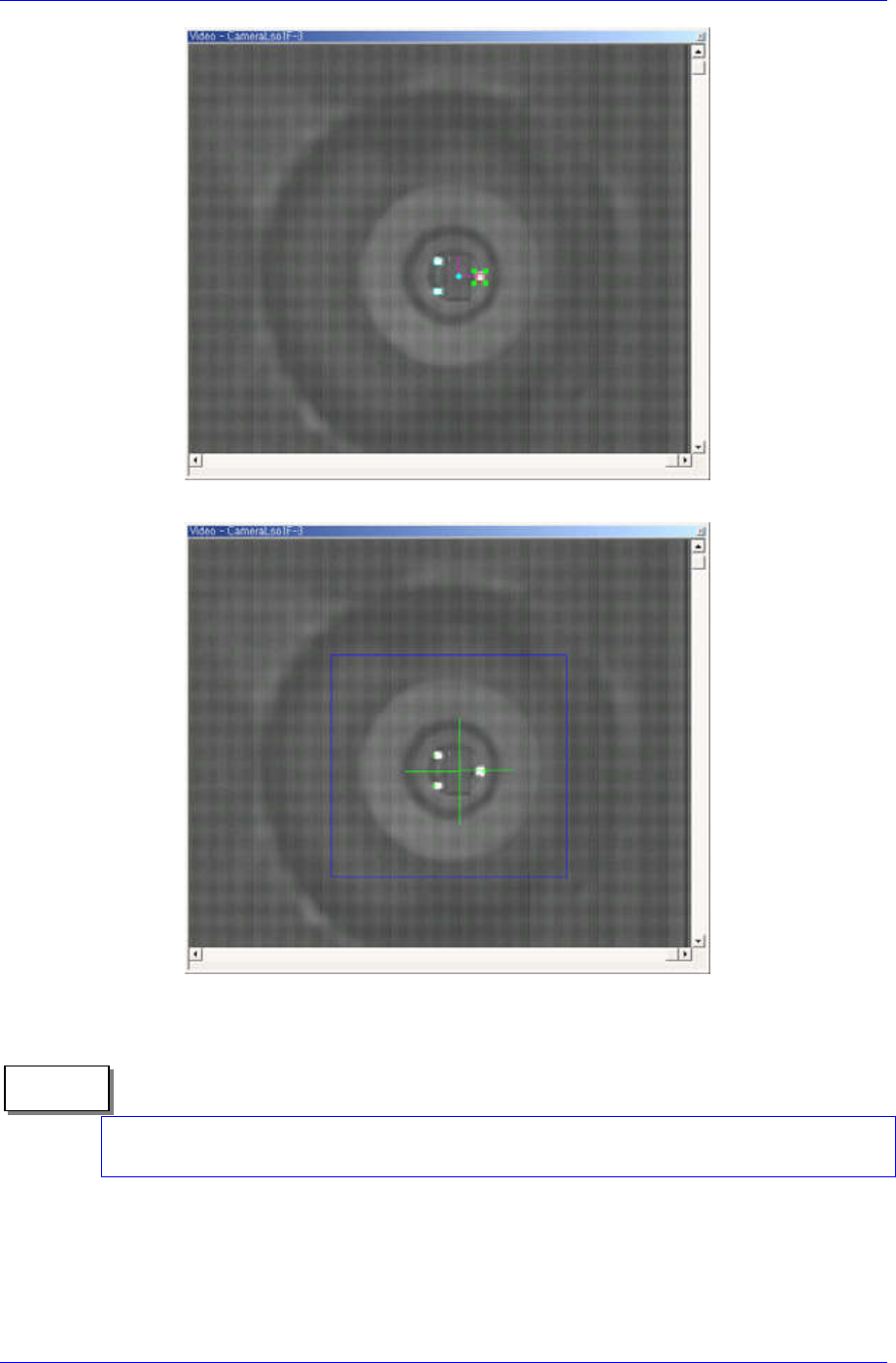

<部件认识前>
<部件认识后>
<自动示教>功能只限 CHIP-Rect 支持。 <自动排列>功能自动垂直补正各 Lead 或
Lead group 间中央的坐标。
备 注
1-22
Program(Chip )
1-23

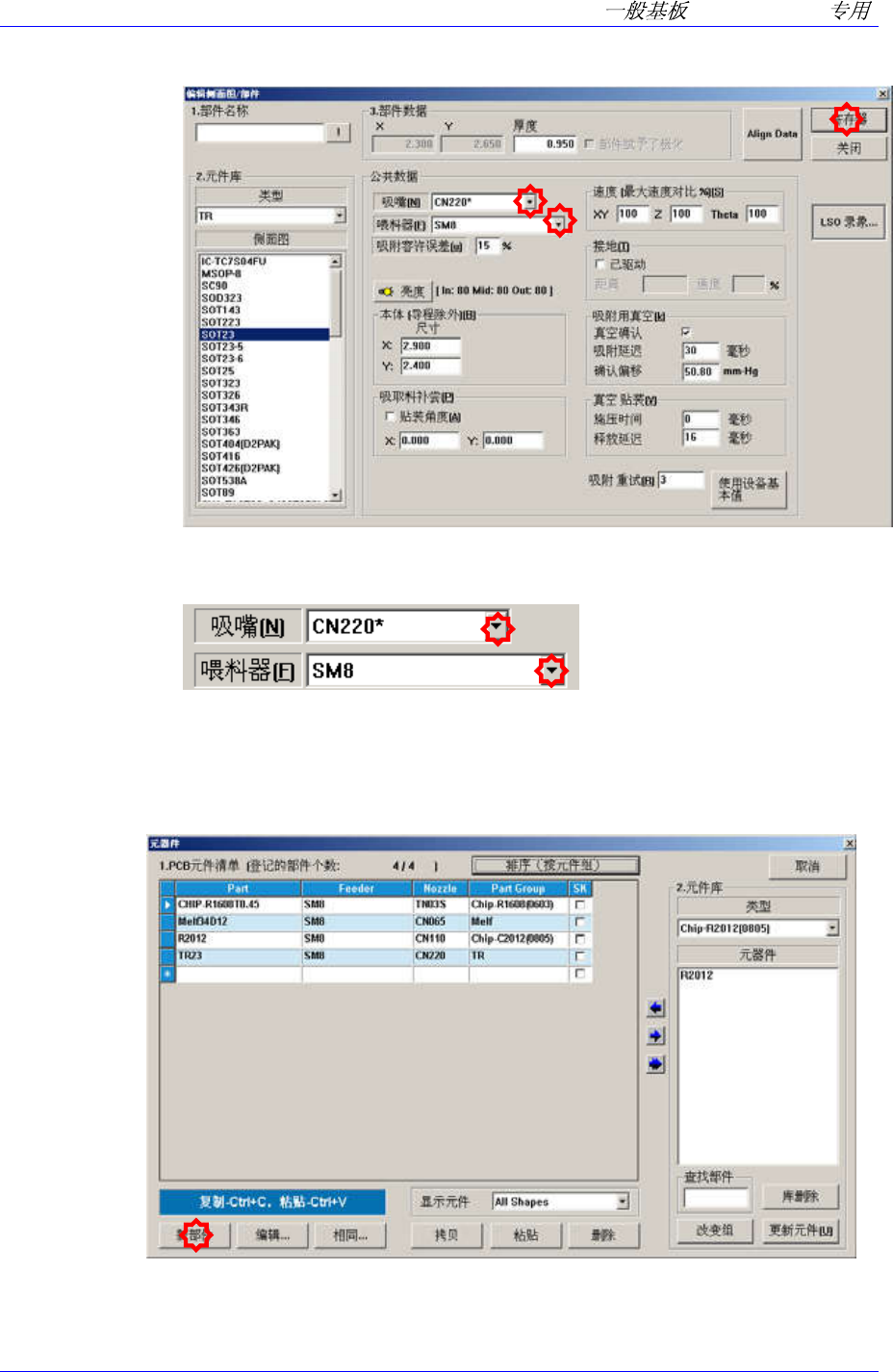

单击<Common Data>按钮，输入 Common Data。
在<喂料器>喂料器组合框选择 SM8。
在<吸嘴>吸嘴组合箱选择 CN220。
单击<寄存器>按钮，登记元件。
A/C (铝电容器)
单击位于屏幕右下角的<新部件..>按钮。
