Array Board Program (Chip, )
2-7

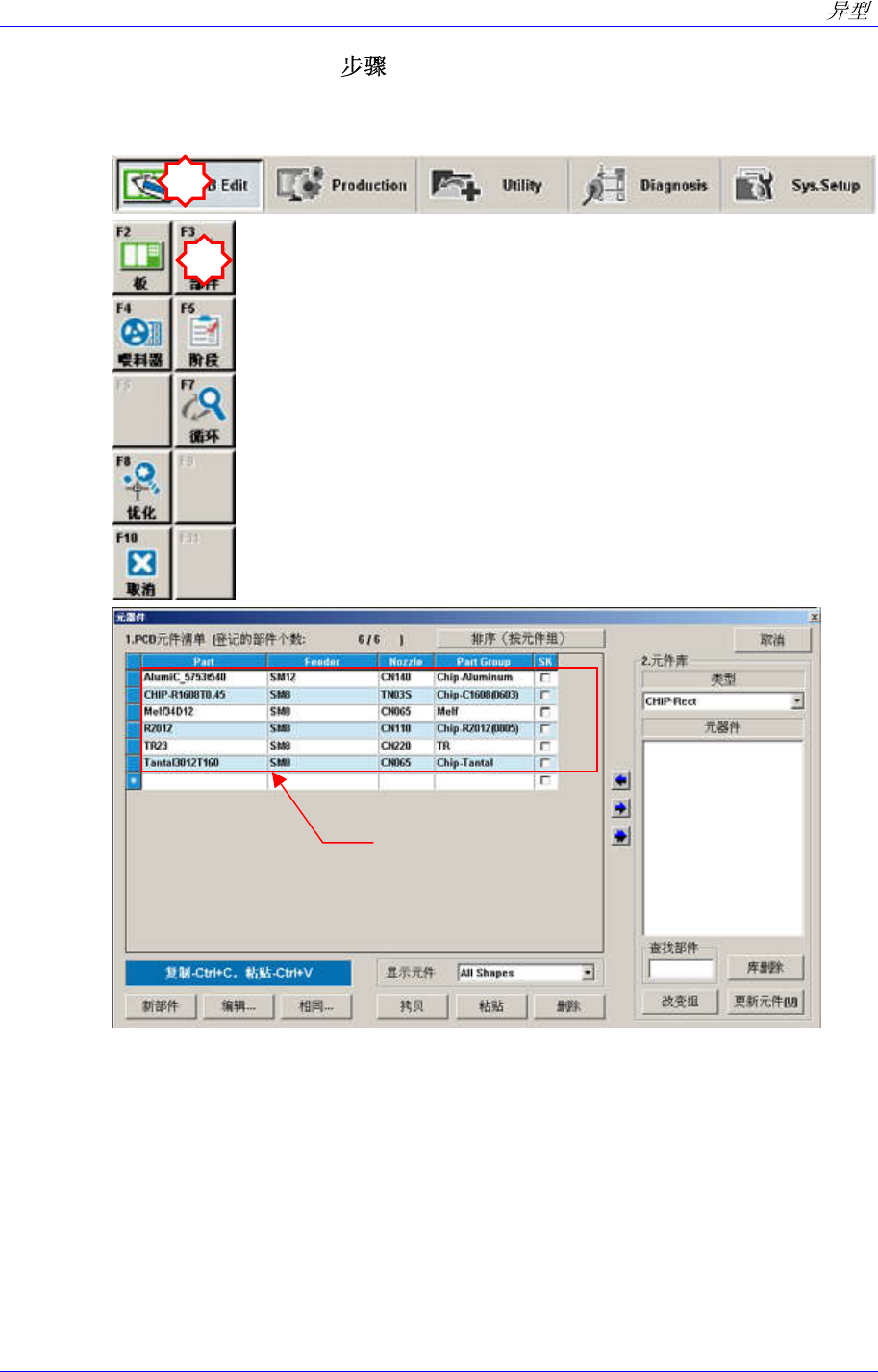

2.3.2. Part (工作元件登记) - 5 (STEP 5)
现在登记工作元件。如下述，<Chip、Tr、A/C、Tantal>是从已适用的文件中复制
后再使用的。
1
2
从已有文件提取的
部件
Samsung Component Placer SM310 Programming Tutorial

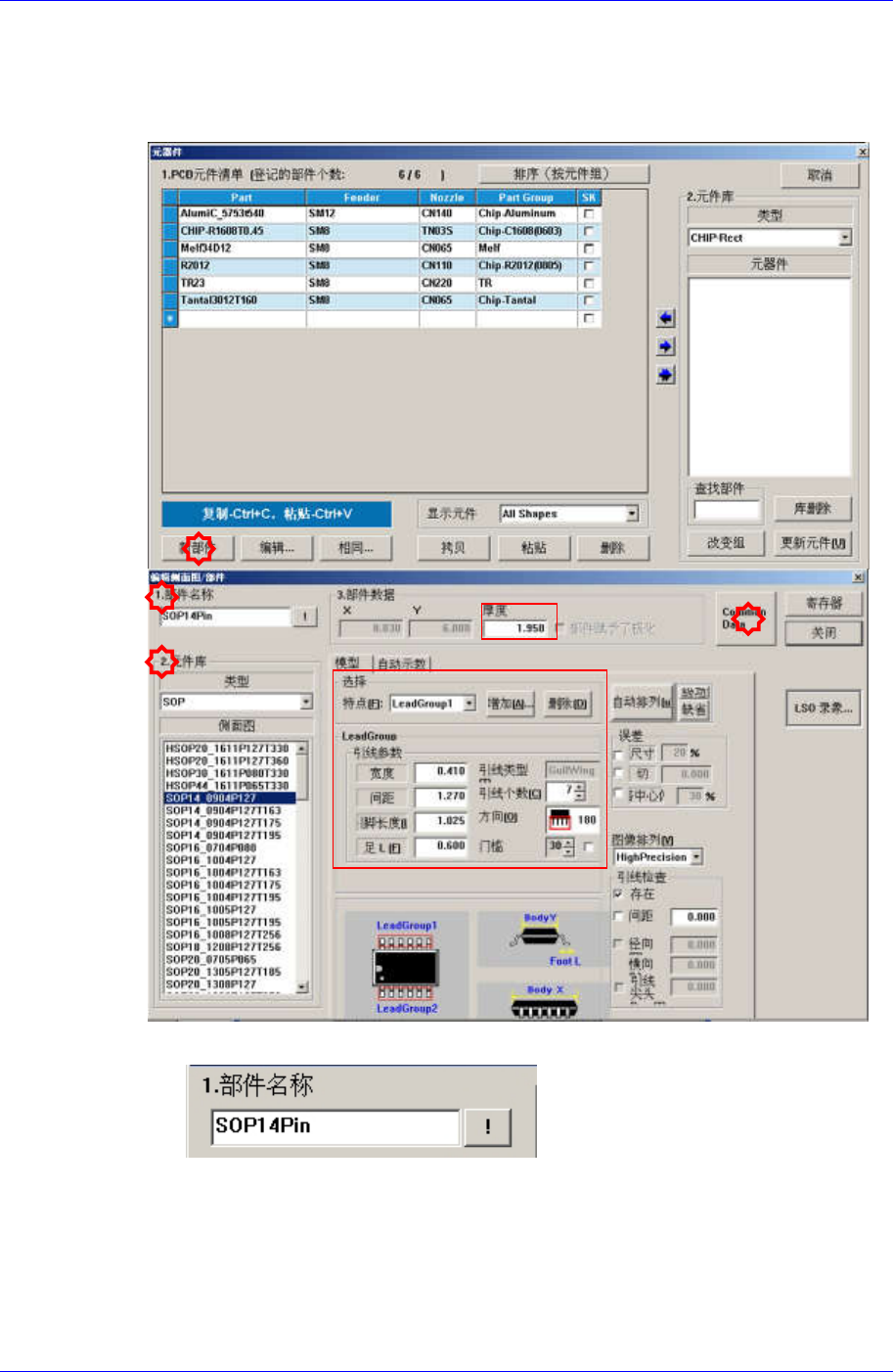

2.3.2.1. 创建 New Part (SOP2, SOJ, QFP, PLCC, BGA)
SOP2 (SOJ) 16Pin 登记
单击位于屏幕右下角的<新部件..>按钮。
输入<元件名称>。(SOP14Pin)
Part Group 选择 SOP， Profile 选择 SOP14_0904P127。
2-8
Array Board Program (Chip, )
2-9
请输入元件数据。( )
首先在<2. 部品数据>领域输入元件厚度。
“模型” 对话框中分 LeadGroup 管脚组输入参数。(在这里输入方向 90 度和
270 LeadGroup 的 参数。)
Width - 0.41
Pitch – 1.27
FootL – 0.60
LeadType – Gullwing
LeadCount – 7
输入“模型” 对话框信息后点击<LSO Video…>按扭，则显示如下画面。
