SM310 Programming Tutorial(Chi, Ver4).pdf - 第37页
Pr ogram(C hip ) 1-17 T ype 选择 Chip Resistor 电阻， Profile 选 择 1608R 。 输入元件的大小。 厚度 : 0.45 单击 <Common Data> 按钮，输入 Common Data 。
Samsung Component Placer SM310 Programming Tutorial
1.3.2.2. 新元件的登记(登记新元件后作业时)
Chip (Resistor 1608,0.45t, 8mm,TN03S) 登记

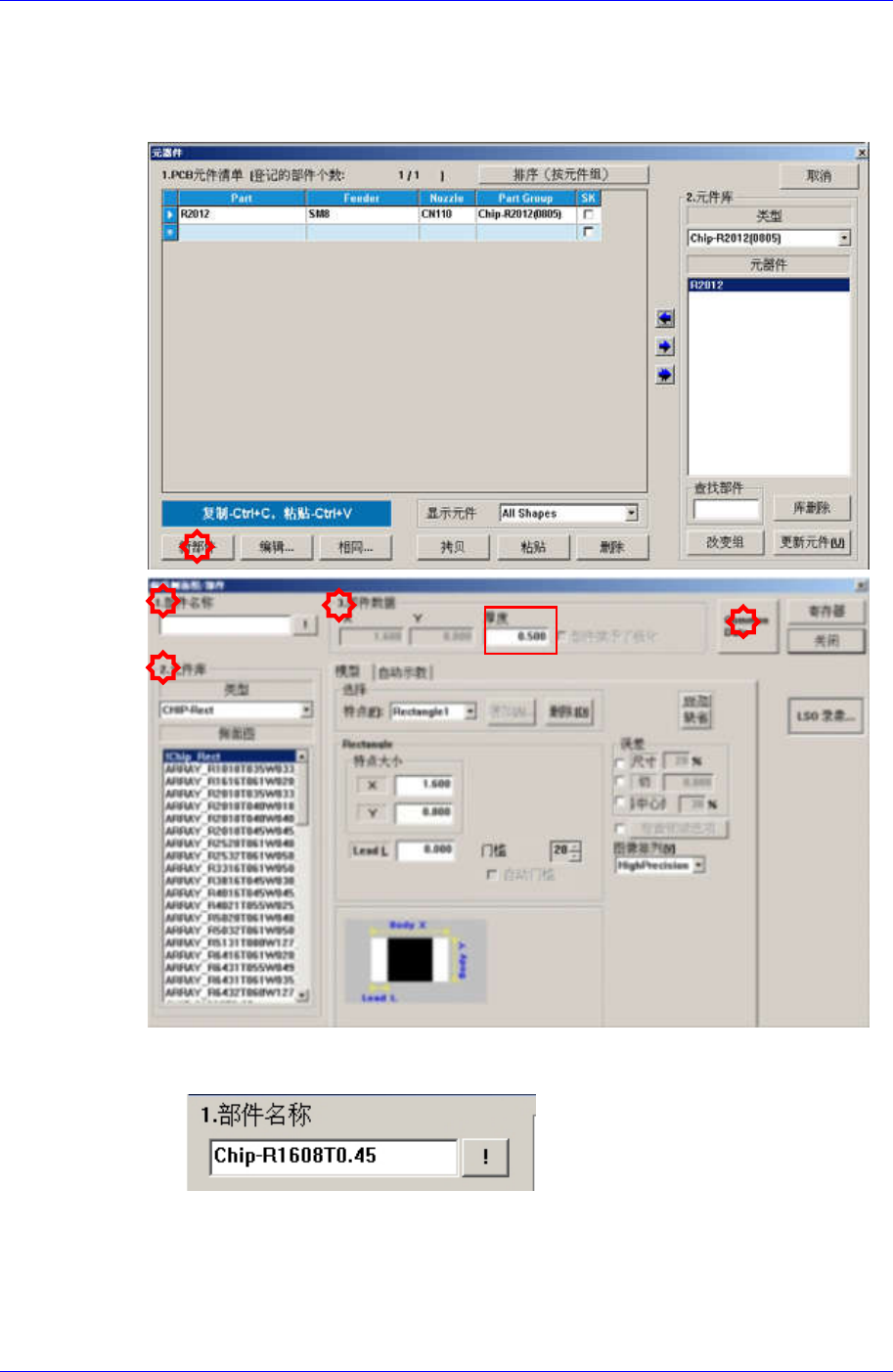

单击位于屏幕右下角的<新部件..>按钮。
输入<元件名称>。(请输入 Chip-R1608T0.45)
1-16
Program(Chip )
1-17
Type 选择 Chip Resistor 电阻， Profile 选择 1608R。
输入元件的大小。
厚度: 0.45
单击<Common Data>按钮，输入 Common Data。
Samsung Component Placer SM310 Programming Tutorial
在<喂料器>喂料器组合框选择 SM8。
在<吸嘴> 吸嘴组合框选择 TN03S。
单击<寄存器>按钮，登记元件。
Melf 的登记
单击位于屏幕右下角的 <新部件..>按钮。
1-18
